تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GLJ
شروط الدفع والشحن
الحد الأدنى لكمية: 2 حبة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |

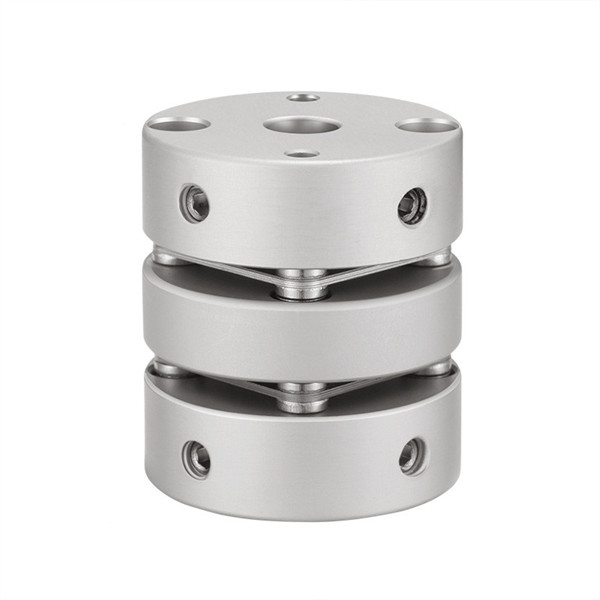

GLJ مزدوج الحجاب الحاجز مجموعة اقتران المسمار |
مادة: |
سبائك الألومنيوم |
بنية: |
مزدوج الحجاب الحاجز مجموعة اقتران المسمار |
حجم تجويف: |
19-68 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
نموذج: |
GLJ مزدوج الحجاب الحاجز مجموعة اقتران المسمار |
مادة: |
سبائك الألومنيوم |
بنية: |
مزدوج الحجاب الحاجز مجموعة اقتران المسمار |
حجم تجويف: |
19-68 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مقدمة عن المنتجات
تسمى أدوات التوصيل أيضًا أدوات التوصيل.تم توحيد أو توحيد معظم أدوات التوصيل المستخدمة بشكل شائع.بشكل عام ، من الضروري فقط تحديد نوع أداة التوصيل بشكل صحيح وتحديد نوع وحجم أداة التوصيل.عند الضرورة ، يمكن فحص سعة التحميل وحسابها لروابطها الضعيفة ؛عندما تكون سرعة الدوران عالية ، يجب فحص قوة الطرد المركزي للحافة الخارجية وتشوه العنصر المرن ، ويجب إجراء فحص التوازن.
مكون ميكانيكي يستخدم لربط عمود القيادة والمحرك بإحكام بآليات مختلفة للدوران معًا ونقل الحركة وعزم الدوران.في بعض الأحيان يتم استخدامه أيضًا لتوصيل الأعمدة والأجزاء الأخرى (مثل التروس والبكرات وما إلى ذلك).غالبًا ما يتكون من نصفين ، متصلين على التوالي بواسطة مفاتيح أو تركيبات ضيقة ، ويتم تثبيتهما في نهايتي العمودين ، ثم يتم توصيل النصفين بطريقة ما.يمكن أن تعوض أداة التوصيل أيضًا عن الإزاحة (بما في ذلك الإزاحة المحورية ، أو الإزاحة الشعاعية ، أو الإزاحة الزاوية أو الإزاحة الشاملة) بين العمودين بسبب التصنيع والتركيب غير الدقيقين ، والتشوه أثناء التشغيل أو التمدد الحراري ، وما إلى ذلك ؛وتخفيف الصدمات وامتصاص الاهتزازات.
وظيفة الاقتران العامة: عندما يتم توصيل العمود والعمود بقدرة الإرسال ، يتم استخدام بكرة أو ترس بشكل عام للتوصيل ، ولكن إذا كان من الضروري أن يكون العمودان في خط مستقيم ويطلبان الدوران بسرعة ثابتة ، يجب استخدام أداة التوصيل للتوصيل.ومع ذلك ، نظرًا لزيادة الدقة أو التمدد الحراري للعمود أو ثني العمود أثناء التشغيل ، فإن التركيز بين العمودين سيتغير.لذلك ، يمكن استخدام أداة التوصيل المرنة كجسر للحفاظ على نقل الطاقة بين العمودين وامتصاص العمودين.الانحراف الشعاعي والزاوي والمحوري بين الأعمدة ، وبالتالي إطالة عمر الماكينة وتحسين جودة الماكينة.
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | د 3 | س | F | م | تشديد عزم المسمار (ميل بحري) |
| GLJ-19x27.5 سم | 3،4،5،6،6.35،7،8،9،9.525،10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | م 3 | 0.7 |
| GLJ-26x32 | 4،5،6،6.35،7،8،9،9.525،10،11،12،12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | م 4 | 1.7 |
| GLJ-32x41 | 6،6.35،7،8،9،9.525،10،11،12،12.7،13،14،15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | م 4 | 1.7 |
| GLJ-39x47 | 6،6.35،7،8،9،9.525،10،11،12،12.7،13،14،15،16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | م 5 | 4 |
| GLJ-44x53 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | م 6 | 8.4 |
| GLJ-56x64 |
10،11،12،12.7،13،14،15،16،17،18،19،20،22،24،25،28 ، 30،32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | م 6 | 8.4 |
| GLJ-68x75 | 12،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | م 8 | 10.5 |
| العلاج بأنودة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء الساكن (نيوتن متر / راد) |
لحظة من الجمود (كجم م2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GLJ-19x27.5 سم | 1 | 0.12 | 1.5 | ± 0.18 | 10000 | 170 | 8.8 × 10-7 | سبائك الألومنيوم عالية القوة | SUS 3 0 4 الربيع الصلب | العلاج بأنودة | 13 |
| GLJ-26x32 | 1.5 | 0.15 | 1.5 | ± 0.3 | 10000 | 820 | 2.8 × 10-6 | 29 | |||
| GLJ-32x41 | 2 | 0.17 | 1.5 | ± 0.36 | 10000 | 1750 | 1.8 × 10-6 | 60 | |||
| GLJ-39x47 | 6 | 0.22 | 1.5 | ± 0.45 | 10000 | 2850 | 2.7 × 10-5 | 101 | |||
| GLJ-44x53 | 9 | 0.22 | 1.5 | ± 0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0.27 | 1.5 | ± 0.72 | 10000 | 9480 | 1.6 × 10-4 | 318 | |||
| GLJ-68x75 | 60 | 0.32 | 1.5 | ± 0.8 | 9000 | 19000 | 2.0 × 10-4 | 492 |
