| Brand Name: | Tianniu |
| Model Number: | سلسلة GSTS |
| MOQ: | 1 قطعة |
| السعر: | negotiable |
| Delivery Time: | 5-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P |

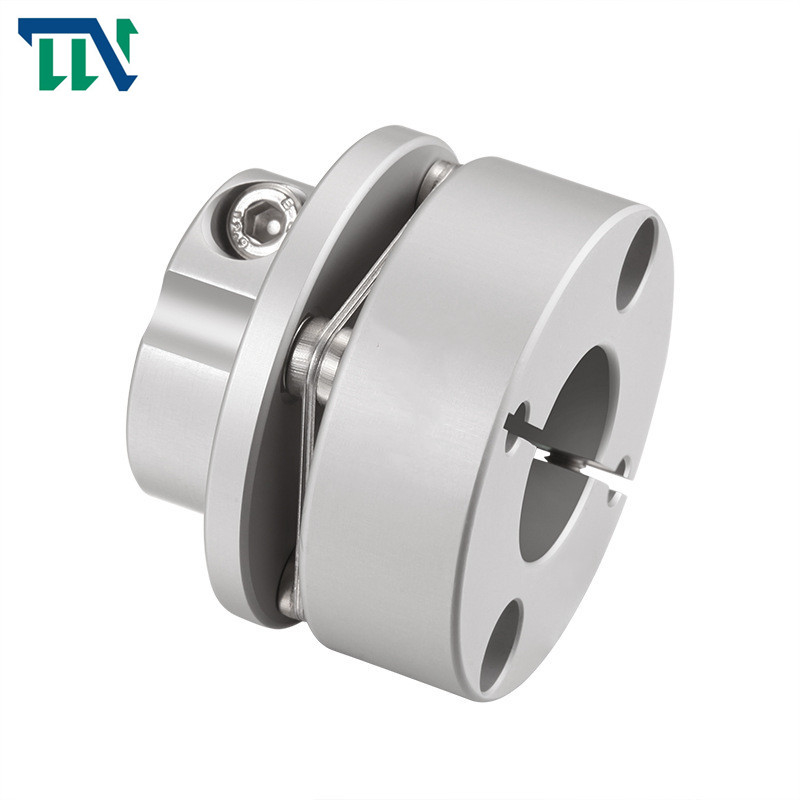

سبائك الألومنيوم GSTS خطوة واحدة اقتران نوع المشبك غشاء واحد
ميزات المنتجات
اقتران عمود مشفر غشاء واحد أو اقتران عمود نابض بدون تزييت وصيانة روتينية ؛يمكن الكشف عن حالة الاقتران بدون تفكيك ؛بالإضافة إلى ذلك ، أثناء تشغيل الجهاز ، يمكن استخدام المصباح الوامض للتحقق من الحجاب الحاجز ، وصلابة الالتوائية العالية ، والدوران الصفري ؛إذا كان التثبيت دقيقًا ، فلن تتضرر أداة التوصيل مدى الحياة ، وعمر طويل لانهائي ؛لا توجد أجزاء تالفة ، ولكنها تستخدم في جميع أنواع ظروف العمل القاسية ؛إذا كان خطأ الإزاحة ضمن النطاق المحدد ، فإن أداة التوصيل ستكون لها نفس العمر الافتراضي للجهاز ؛تصميم تشغيل آمن لعزم الدوران الفائق ، ذروة عزم الدوران مرتين من عزم الدوران المقدر.
تجدر الإشارة إلى أنه نظرًا للصلابة القوية لوصلات الحجاب الحاجز ، إذا كان الانحراف بين العمودين كبيرًا جدًا عند تثبيت الجهاز ، فإن اقتران الحجاب الحاجز سينتج ضغطًا محوريًا كبيرًا على محمل الدفع على العمود.لذلك ، من المهم جدًا لتطبيق اقتران الحجاب الحاجز ، خاصة في مناسبات السرعة العالية ، جعل مجموعة الحجاب الحاجز تتمتع بقدرة توجيهية وتحديد موضع معينة.
اقتران الحجاب الحاجز مناسب لنقل الحركة في درجات الحرارة العالية والسرعة العالية وظروف العمل المتوسطة المسببة للتآكل ، مثل مضخات المياه (خاصة المضخات الكيميائية عالية الطاقة) ، والمراوح ، والضواغط ، والآلات الهيدروليكية ، والآلات البترولية ، وآلات الطباعة ، وآلات النسيج ، والمواد الكيميائية الآلات ، وآلات التعدين ، والآلات المعدنية ، والطيران (الهليكوبتر) ، ونظام نقل الطاقة البحري عالي السرعة ، والتوربينات البخارية ، ونظام نقل الطاقة الميكانيكي للمكبس ، والمركبات الزاحفة ، ومجموعة المولدات ، ونظام نقل ميكانيكي عالي السرعة وعالي الطاقة ، من خلال التوازن الديناميكي تم تطبيقه لاحقًا على عمود النقل عالي السرعة أصبح أكثر شيوعًا.
بالمقارنة مع اقتران التروس ، لا يوجد انزلاق نسبي لوصلة الحجاب الحاجز ، ولا تحتاج إلى تزييت ، وختم ، ولا ضوضاء ، ولا تحتاج أساسًا إلى صيانة ، وسهلة التصنيع ، ويمكن أن تحل محل اقتران التروس جزئيًا.تم استخدام أدوات التوصيل الغشائية على نطاق واسع في البلدان الصناعية في العالم.في بلدي ، تمت صياغة معايير صناعة الآلات ومراجعتها وفقًا لمعايير الصناعة الجديدة: JB / T 9147-1999 (لتحل محل ZB / T J19022-90) علاقة الوصلات بين عزم الدوران.
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 | قطر التجويف المشترك d2 | د | ΦN | إل | LF1 | LF | س | م | تشديد عزم المسمار (ميل بحري) |
||
| أصغر | أقصى | أصغر | أقصى | |||||||||
| GSTS-34x29.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 29.9 | 12.15 | 14.25 | 3.5 | م 3 | 1.5 |
| GSTS-39x34.5 | 6 | 15 | 6 | 19 | 39 | 25 | 34.5 | 15.15 | 14.9 | 4.5 | م 4 | 2.5 |
| GSTS-44x34.5 | 6 | 18 | 6 | 22 | 44 | 29.6 | 34.5 | 15.15 | 14.9 | 4.5 | م 4 | 2.5 |
| GSTS-56x45.1 | 8 | 24 | 8 | 32 | 56 | 38 | 45.1 | 19.90 | 19.75 | 5.5 | م 5 | 7 |
| GSTS-68x53.6 | 10 | 30 | 10 | 38 | 68 | 46 | 53.6 | 24 | 23.35 | 6.3 | م 6 | 12 |
| GSTS-82x68.1 | 16 | 38 | 16 | 45 | 82 | 56 | 68.1 | 30.15 | 30 | 8 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GSTS-34x29.9 | 3 | 0.02 | 1 | ± 0.20 | 10000 | 2000 | 6.01 × 10-5 | سبائك الألومنيوم عالية القوة | SUS 3 0 4 ربيع الصلب | العلاج بأنودة | 38 |
| GSTS-39x34.5 | 6 | 0.02 | 1 | ± 0.25 | 10000 | 4500 | 1.49 × 10-5 | 69 | |||
| GSTS-44x34.5 | 9 | 0.02 | 1 | ± 0.30 | 10000 | 5200 | 2.25 × 10-5 | 84 | |||
| GSTS-56x45.1 | 25 | 0.02 | 1 | ± 0.40 | 10000 | 11000 | 7.23 × 10-5 | 184 | |||
| GSTS-68x53.6 | 60 | 0.02 | 1 | ± 0.45 | 10000 | 19000 | 2.02 × 10-4 | 235 | |||
| GSTS-82x68.1 | 100 | 0.02 | 1 | ± 0.55 | 10000 | 22000 | 5.95 × 10-4 | 598 |
