تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GLD
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |

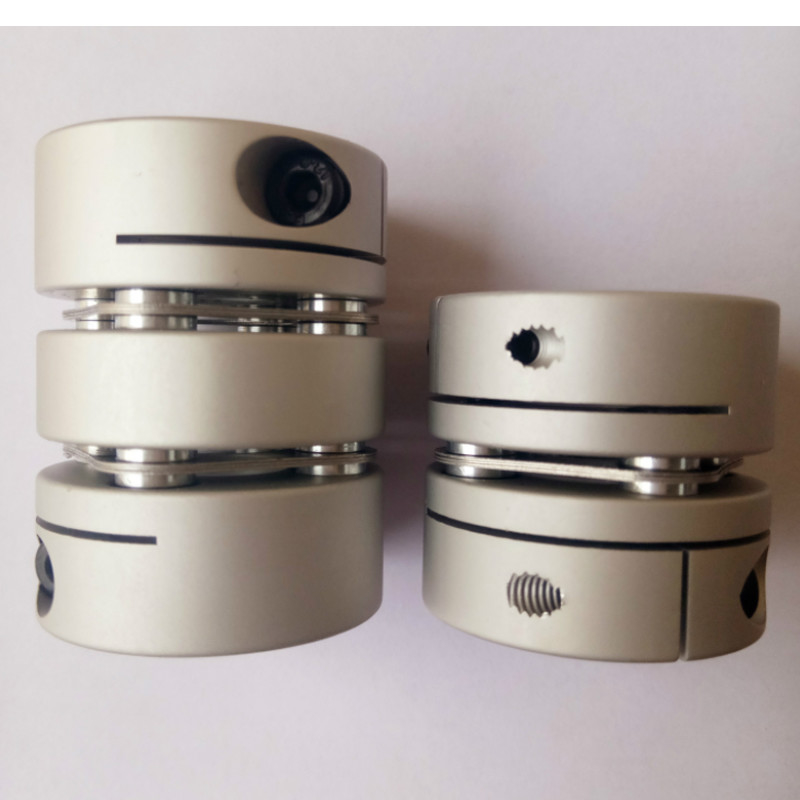

GLD سبائك الألومنيوم قصيرة مزدوجة الحجاب الحاجز لقط اقتران |
مواد: |
سبائك الألومنيوم |
بنية: |
خطوة واحدة مزدوجة الحجاب الحاجز نوع المشبك |
حجم تجويف: |
19-82 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
نموذج: |
GLD سبائك الألومنيوم قصيرة مزدوجة الحجاب الحاجز لقط اقتران |
مواد: |
سبائك الألومنيوم |
بنية: |
خطوة واحدة مزدوجة الحجاب الحاجز نوع المشبك |
حجم تجويف: |
19-82 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
ميزات المنتجات
ميزات وصلات الحجاب الحاجز
1. الهيكل بسيط ، الحجم صغير والتفكيك مريح.يمكن تفكيك اقتران الحجاب الحاجز لهيكل نوع العمود المتوسط دون تحريك الماكينة ؛
2. يمكن أن ينقل اقتران الحجاب الحاجز المعدني عزم دوران أكبر ، ويمكن أن يمتص بشكل فعال الانحرافات الزاوية والمحورية والقطرية الناتجة عند تثبيت العمودين ، ويتميز بخصائص الدقة العالية وعدم الخلوص ، ويستخدم على نطاق واسع في مناسبات النقل عالية الدقة ، مثل معدات التصنيع الإلكترونية الدقيقة ؛
3. وصلات الغشاء لها خصائص صلابة عزم الدوران العالية وغالبًا ما تستخدم في عزم الدوران العالي والحركة عالية السرعة ، مثل مكونات الإخراج لمعدات الطاقة للقطارات عالية السرعة ؛
4. مقاومة درجات الحرارة العالية ، مقاومة التآكل الحمضي والقلوي ، يمكن استخدامها في درجات الحرارة العالية والبيئات القاسية ، ويمكن أن تقاوم بشكل فعال الصدمات والاهتزازات أثناء تشغيل المعدات.
> صلابة عالية لعزم الدوران ، يمكنها التحكم بدقة في دوران العمود ، ويمكنها إجراء تحكم عالي الدقة
> مصمم لمؤازرة ومحرك متدرج
> لا توجد فجوة بين وصلة العمود والكم ، عامة للدوران الإيجابي والسلبي
> خمول منخفض ، مناسب للتشغيل بسرعة عالية
> الحجاب الحاجز مصنوع من الفولاذ الزنبركي مع مقاومة ممتازة للإجهاد
> طريقة ربط لقط المسمار
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | د 3 | س | F | م | تشديد عزم المسمار (ميل بحري) |
| GLD-19X24.5 | 3،4،5،6،6.35،7،8 | Φ19 | 24.5 | 91 | 2.7 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GLD-26X30 | 5،6،6.35،7،8،9،9.525،10،11،12،14 | Φ26 | 30 | 1165 | 3.6 | Φ12.5 | 2.6 | 3.9 | م 3 | 1.5 |
| GLD-32X38 | 6،6.35،7،8،9،9،9.525،10،12،12.7،14،15 | Φ32 | 38 | 1225 | 6.5 | Φ15 | 3.5 | 3.85 | م 3 | 1.5 |
| GLD-34X38 | 6،6.35،7،8،9،9.525،10،11،12،12.7،14،15 | Φ34 | 38 | 1225 | 6.5 | Φ16 | 3.5 | 3.85 | م 3 | 1.5 |
| GLD-39X47 | 6،8،9،9.525،10،11،12.7،14،15،16،17،18،19 | Φ39 | 47 | 149 | 8.5 | Φ19.3 | 4.5 | 5 | م 4 | 2.5 |
| GLD-44X47 | 6،8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20،22 | Φ44 | 47 | 149 | 8.1 | Φ22.5 | 4.5 | 5 | م 4 | 2.5 |
| GLD-56X57 | 12،14،15،16،17،18،19،20،22،24،25،28،30،32 | Φ56 | 57 | 19.75 | 6.5 | Φ32.5 | 5.5 | 6.4 | م 5 | 7 |
| GLD-68X68 | 16،17،18،19،20،22،24،25،28،30،30،35،38 | Φ68 | 68 | 2335 | 8.7 | Φ38.3 | 6.3 | 7.7 | م 6 | 12 |
| GLD-82X87 | 17،18،19،20،22،24،25،28،30،32،35،38،40،42 | Φ82 | 87 | 30 | 11 | Φ45.5 | 8 | 9.7 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GLD-19X24.5 | 1 | 0.12 | 1.5 | ± 0.18 | 10000 | 8.19 × 10-4 | 170 | سبائك الألومنيوم عالية القوة | SUS304 ربيع الصلب |
العلاج بأنودة | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | ± 0.3 | 10000 | 2.7 × 10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | ± 0.36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0.17 | 1.5 | ± 0.36 | 10000 | 1.1 × 10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0.22 | 1.5 | ± 0.45 | 10000 | 2.7 × 10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0.22 | 1.5 | ± 0.54 | 10000 | 3.4 × 10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | ± 0.72 | 10000 | 1.14 × 10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | ± 0.8 | 10000 | 1.8 × 10-4 | 19000 | 472 | |||
| GLD-82X87 | 100 | 0.55 | 1.5 | ± 0.8 | 10000 | 2.25 × 10-4 | 28450 | 983 |
