تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GS
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |
GS واحد الحجاب الحاجز مجموعة اقتران المسمار |
مواد: |
سبائك الألومنيوم |
بنية: |
اقتران المسمار الحجاب الحاجز |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
نموذج: |
GS واحد الحجاب الحاجز مجموعة اقتران المسمار |
مواد: |
سبائك الألومنيوم |
بنية: |
اقتران المسمار الحجاب الحاجز |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |

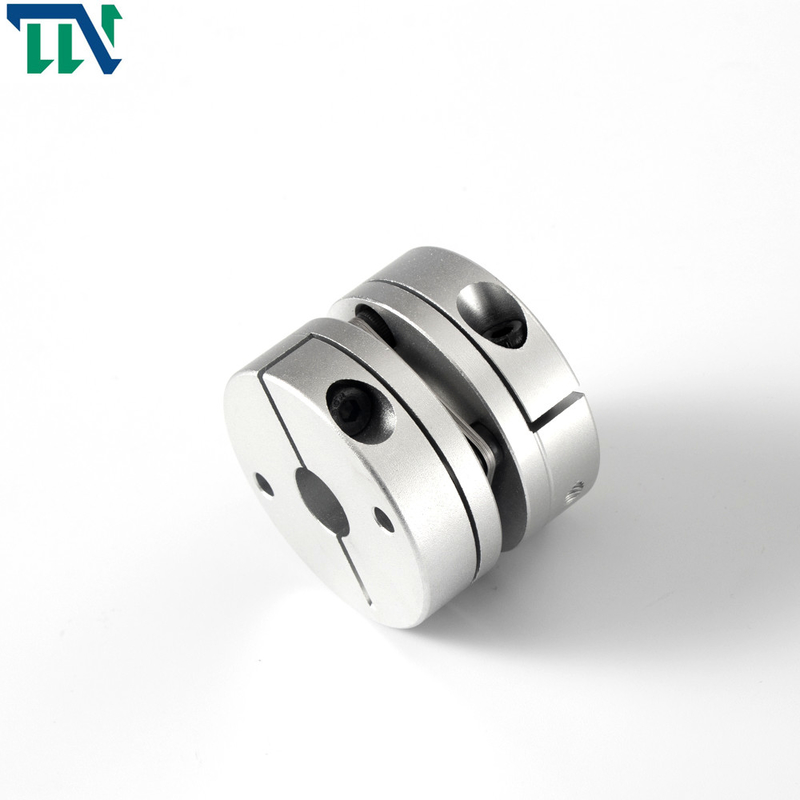

اقتران ربط غشاء واحد من سبائك الألومنيوم لمحرك مؤازر
ميزات المنتجات
عدة مجموعات من الأغشية (صفائح الفولاذ المقاوم للصدأ) متصلة بنصف وصلات بالتناوب مع البراغي.يتم تشكيل كل مجموعة من الأغشية من خلال تداخل عدة قطع.تنقسم الأغشية إلى نوع قضيب التوصيل وقطع كاملة بأشكال مختلفة.تعوض أداة اقتران الحجاب الحاجز الإزاحة النسبية للعمودين المتصلين عن طريق التشوه المرن للحجاب الحاجز.إنها أداة توصيل مرنة ذات عنصر معدني قوي وعالي الأداء بدون زيت تشحيم.إنه ذو هيكل مدمج ، قوة عالية ، عمر خدمة طويل ، لا يوجد خلوص دوراني ، ولا يتأثر بدرجة الحرارة وتلوث الزيت.لها خصائص مقاومة الأحماض ، مقاومة القلويات ومقاومة التآكل.إنها مناسبة لنقل العمود في درجات الحرارة العالية والسرعة العالية وظروف العمل المتوسطة المسببة للتآكل
> صلابة عالية لعزم الدوران ، يمكنها التحكم بدقة في دوران العمود ، ويمكنها إجراء تحكم عالي الدقة
> مصمم لمؤازرة ومحرك متدرج
> لا توجد فجوة بين وصلة العمود والكم ، عامة للدوران الإيجابي والسلبي
> خمول منخفض ، مناسب للتشغيل بسرعة عالية
> الحجاب الحاجز مصنوع من الفولاذ الزنبركي مع مقاومة ممتازة للإجهاد
> مع تصميم keyway ، طريقة ربط برغي لتحديد المواقع
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | س | F | م | تشديد عزم المسمار |
| (ميل بحري) | ||||||||
| GS-19X20 | 3،4،5،6،6.35،7،8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| GS-26X26 | 3،4،5،6،6.35،7،8،9،9.525،10،11،12،14 | 26 | 26 | 11.65 | 2.6 | 3.9 | م 3 | 1.5 |
| GS-32X28 | 5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15 ، | 32 | 28 | 12.25 | 3.5 | 3.85 | م 3 | 1.5 |
| GS-34X32 | 5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15،16 | 34 | 32 | 14.25 | 3.5 | 4.85 | م 4 | 2.5 |
| GS-39X34.5 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19 | 39 | 34.5 | 14.9 | 4.5 | 5 | م 4 | 2.5 |
| GS-44X34.5 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20،22،24 | 44 | 34.5 | 14.9 | 4.5 | 5 | م 4 | 2.5 |
| GS-50X46 | 8،9،9525،10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 46 | 20.6 | 4.8 | 6 | م 5 | 7 |
| GS-56X45 | 10،12،14،15،16،17،18،19،20،22،24،25،28،30،32 | 56 | 45 | 19.75 | 5.5 | 6.4 | م 5 | 7 |
| GS-68X53 | 12،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 68 | 53 | 23.35 | 6.3 | 7.7 | م 6 | 12 |
| GS-82X68 | 17،18،19،20،22،24،25،28،30،32،35،38،40،42 | 82 | 68 | 30 | 8 | 9.7 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران | الانحراف المسموح به | زاوية الانحراف المسموح بها | الانحراف المحوري المسموح به | السرعة القصوى | تصلب الالتواء ثابت | لحظة من الجمود | مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن |
| (ميل بحري) * | (مم)* | (°) * | (مم)* | دورة في الدقيقة | (ميل بحري / راد) | (كجم.م2) | (ز) | ||||
| GS-19X20 | 1 | 0.1 | 1 | ± 0.09 | 1000 | 220 | 6.7 × 10-6 | سبائك الألومنيوم عالية القوة | SUS 3 0 4 الربيع الصلب | العلاج بأنودة | 11 |
| GS-26X26 | 1.5 | 0.1 | 1 | ± 0.14 | 11000 | 1125 | 2.2 × 10-6 | 28 | |||
| GS-32x28 | 2 | 0.1 | 1 | ± 0.18 | 11000 | 21000 | 7.1 × 10-6 | 46 | |||
| GS-34X32 | 3 | 0.1 | 1 | ± 0.18 | 11000 | 2250 | 8.0 × 10-6 | 55 | |||
| GS-39X34.5 | 6 | 0.1 | 1 | ± 0.23 | 11000 | 3900 | 2.2 × 10-5 | 81 | |||
| GS-44X34.5 | 9 | 0.1 | 1 | ± 0.27 | 11000 | 4500 | 2.8 × 10-5 | 99 | |||
| GS-55X46 | 18 | 0.1 | 1 | ± 0.30 | 11000 | 6500 | 2.5 × 10-5 | 135 | |||
| GS-56X45 | 25 | 0.1 | 1 | ± 0.36 | 11000 | 12900 | 1.2 × 10-4 | 217 | |||
| GS-68X53 | 60 | 0.1 | 1 | ± 0.4 | 9000 | 25800 | 1.5 × 10-4 | 348 | |||
| GS-82X68 | 100 | 0.1 | 1 | ± 0.5 | 8000 | 38700 | 1.8 × 10-5 | 689 |
