تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GLTS
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا

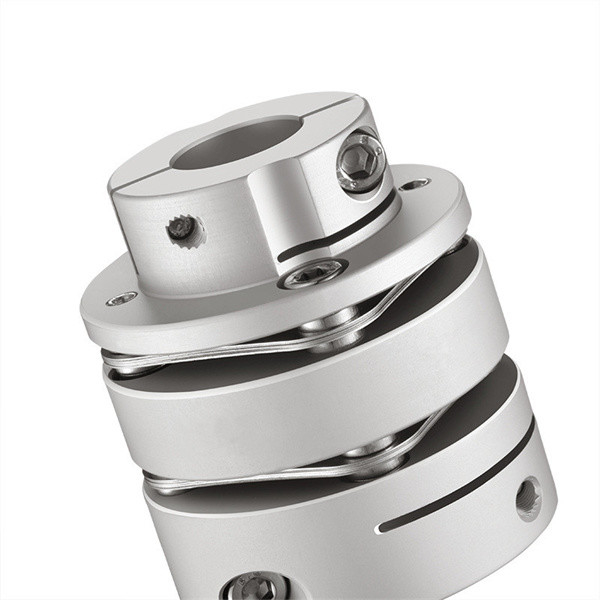

نموذج: |
GLTS خطوة واحدة مزدوجة الحجاب الحاجز نوع اقتران |
مادة: |
سبائك الألومنيوم |
بنية: |
خطوة واحدة مزدوجة الحجاب الحاجز نوع المشبك |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
نموذج: |
GLTS خطوة واحدة مزدوجة الحجاب الحاجز نوع اقتران |
مادة: |
سبائك الألومنيوم |
بنية: |
خطوة واحدة مزدوجة الحجاب الحاجز نوع المشبك |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مقدمة عن المنتجات
يشير اقتران الحجاب الحاجز عمومًا إلى مجموعة من أدوات التوصيل الغشائية المزودة بمجموعتين من الأغشية ، والتي تتمتع بمزايا القوة الميكانيكية العالية ، وقدرة التحمل الكبيرة ، والجودة ، إلخ. .، تعويض الإزاحة النسبي جيد جدًا ، ووصلة الحجاب الحاجز مناسبة لنقل عزم الدوران المتوسط والعالي السرعة والكبير.بالإضافة إلى ناقل الحركة مع تغيير طفيف في حمل الأجهزة الميكانيكية المختلفة ، فهو متعدد الاستخدامات للغاية.لذلك ، فإن الحجاب الحاجز هو جزء قابل للتآكل يتوافق مع أداة التوصيل نفسها.بشكل عام ، يحتاج المصنع إلى تحضير عدة مجموعات من أغشية التوصيل.
اقتران الحجاب الحاجز له تأثير تخميد واضح ، لا ضوضاء ، لا تآكل ، عمر طويل ، مناسب للعمل في درجات حرارة عالية (-80 + 300) وبيئة قاسية ، التحرك في حالة الصدمة والاهتزاز ، كفاءة نقل عالية ، يمكن أن تصل إلى 99.86 ٪.إنها مناسبة بشكل خاص لنقل الطاقة العالية والمتوسطة وعالية السرعة ، بهيكل بسيط وخفيف الوزن وصغر الحجم والتجميع والتفكيك المريحين.يمكن تجميعها وتفكيكها دون تحريك الماكينة ، بدون تزييت ، ويمكنها نقل سرعة الدوران بدقة ، بدون انزلاق ودوران سريع.
> صلابة عالية لعزم الدوران ، يمكنها التحكم بدقة في دوران العمود ، ويمكنها إجراء تحكم عالي الدقة
> مصممة لمؤازرة ومحرك متدرج
> لا توجد فجوة بين وصلة العمود والكم ، عامة للدوران الإيجابي والسلبي
> خمول منخفض ، مناسب للتشغيل بسرعة عالية
> الحجاب الحاجز مصنوع من الفولاذ الزنبركي مع مقاومة ممتازة للإجهاد
> طريقة ربط لقط المسمار
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 | قطر التجويف المشترك d2 | د | ΦN | إل | LF1 | LF | س | LP | د 3 | م | تشديد عزم المسمار (ميل بحري) |
||
| أصغر | أقصى | أصغر | أقصى | |||||||||||
| GLTS-34x42.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 42.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | م 3 | 1.5 |
| GLTS-39x50.2 | 6 | 15 | 6 | 19 | 39 | 25 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | م 4 | 2.5 |
| GLTS-44x50.2 | 6 | 18 | 6 | 22 | 44 | 29.6 | 50.2 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | م 4 | 2.5 |
| GLTS-56x64.1 | 8 | 24 | 8 | 32 | 56 | 38 | 64.1 | 19.90 | 19.75 | 5.5 | 13.45 | Φ32.5 | م 5 | 7 |
| GLTS-68x75.6 | 10 | 30 | 10 | 38 | 68 | 46 | 75.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.5 | م 6 | 12 |
| GLTS-82x98.1 | 16 | 38 | 16 | 45 | 82 | 56 | 98.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GLTS-34x42.9 | 3 | 0.02 | 1 | ± 0.20 | 10000 | 2000 | 6.01 × 10-5 | سبائك الألومنيوم عالية القوة | SUS 3 0 4 ربيع الصلب | العلاج بأنودة | 57 |
| GLTS-39x50.2 | 6 | 0.02 | 1 | ± 0.25 | 10000 | 4500 | 1.49 × 10-5 | 103 | |||
| GLTS-44x50.2 | 9 | 0.02 | 1 | ± 0.30 | 10000 | 5200 | 2.25 × 10-5 | 124 | |||
| GLTS-56x64.1 | 25 | 0.02 | 1 | ± 0.40 | 10000 | 11000 | 7.23 × 10-5 | 269 | |||
| GLTS-68x75.6 | 60 | 0.02 | 1 | ± 0.45 | 10000 | 19000 | 2.02 × 10-4 | 471 | |||
| GLTS-82x98.1 | 100 | 0.02 | 1 | ± 0.55 | 10000 | 22000 | 5.95 × 10-4 | 375 |
