تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: GLseries
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |

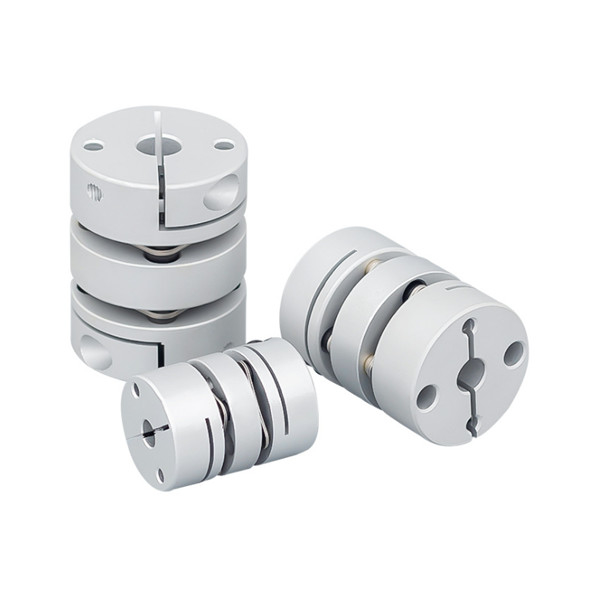

GL مزدوجة الحجاب الحاجز لقط اقتران |
مادة: |
سبائك الألومنيوم |
بنية: |
تحامل الحجاب الحاجز المزدوج |
حجم تجويف: |
19-82 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
نموذج: |
GL مزدوجة الحجاب الحاجز لقط اقتران |
مادة: |
سبائك الألومنيوم |
بنية: |
تحامل الحجاب الحاجز المزدوج |
حجم تجويف: |
19-82 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
ميزات المنتجات
يحتوي اقتران الحجاب الحاجز على 7 أنواع هيكلية ، ويبدأ أصغر نطاق لعزم دوران ناقل الحركة من 10 نيوتن متر ، ويمكن أن يصل أكبر نطاق لعزم دوران ناقل الحركة إلى 8100000 نيوتن متر ، لأن الحجاب الحاجز يحتوي على 6 زوايا أو 8 زوايا أو شكل أكثر أو 10 زوايا ، وبالتالي فإن نقل العزم موحدة للغاية ، يمكن أن تتراوح درجة الحرارة المحيطة القابلة للتطبيق من -20 درجة مئوية إلى +280 درجة مئوية على الأقل ، وهي مناسبة لاستخدام مواد خاصة.
> صلابة عالية لعزم الدوران ، يمكنها التحكم بدقة في دوران العمود ، ويمكنها إجراء تحكم عالي الدقة
> مصمم لمؤازرة ومحرك متدرج
> لا توجد فجوة بين وصلة العمود والكم ، عامة للدوران الإيجابي والسلبي
> خمول منخفض ، مناسب للتشغيل بسرعة عالية
> الحجاب الحاجز مصنوع من الفولاذ الزنبركي مع مقاومة ممتازة للإجهاد
> طريقة ربط لقط المسمار
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | د 3 | س | F | م | تشديد عزم المسمار (ميل بحري) |
| GL-19X27 | 3،4،5،6،6.35،7،8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GL-26X35 | 5،6،6.35،7،8،9،9.525،10،11،12،14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | م 3 | 1.5 |
| GL-32X41 | 5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15 ، | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | م 3 | 1.5 |
| GL-34X45 | 5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15،16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | م 4 | 2.5 |
| GL-39X50 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | م 4 | 2.5 |
| GL-44X50 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20،22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | م 4 | 2.5 |
| GL-50X63 |
8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 ، 22،24،25 |
50 | 63 | 20.6 | 12.5 | Φ23 | 4.8 | 6 | م 5 | 7 |
| GL-56X64 | 10،12،14،15،16،17،18،19،20،22،24،25،28،30،32 | 56 | 64 | 19.75 | 13.5 | Φ2.5 | 5.5 | 6.4 | م 5 | 7 |
| GL-68X75 | 12،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 68 | 75 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | م 6 | 12 |
| GL-82X98 | 17،18،19،20،22،24،25،28،30،32،35،38،40،42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | 9.7 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GL-19X27 | 1 | 0.12 | 1.5 | ± 0.18 | 10000 | 170 | 9.1 × 10-7 |
|
SUS304 ربيع الصلب |
العلاج بأنودة | 14.6 |
| GL-26X35 | 1.5 | 0.15 | 1.5 | ± 0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0.17 | 1.5 | ± 0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0.17 | 1.5 | ± 0.36 | 10000 | 1860 | 1.1 × 10-5 | 77 | |||
| GL-39X50 | 6 | 0.22 | 1.5 | ± 0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0.22 | 1.5 | ± 0.54 | 10000 | 3300 | 3.8 × 10-5 | 144 | |||
| GL-50X63 | 18 | 0.1 | 1.5 | ± 0.54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0.27 | 1.5 | ± 0.72 | 10000 | 9480 | 1.6 × 10-4 | 318 | |||
| GL-68X75 | 60 | 0.31 | 1.5 | ± 0.8 | 9000 | 19000 | 2.0 × 10-4 | 492 | |||
| GL-82X98 | 100 | 0.55 | 1.5 | ± 0.8 | 8000 | 28450 | 2.5 × 10-4 | 1013 |
