تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة جنرال موتورز
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |

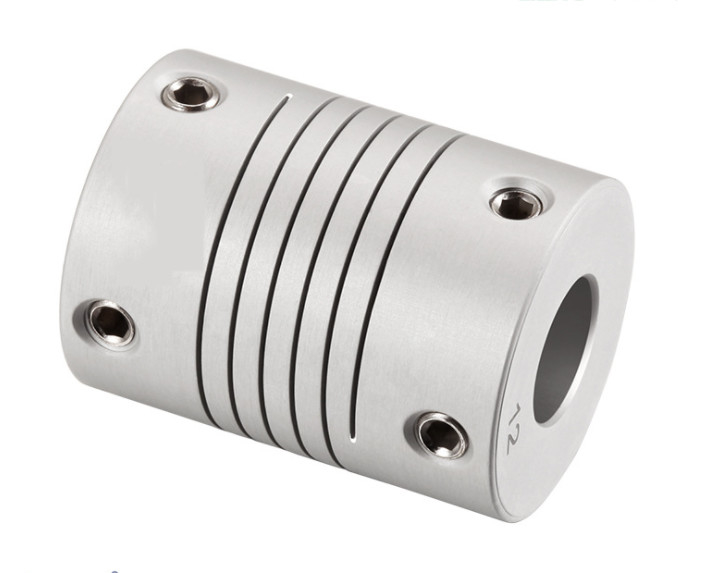

جنرال موتورز موضوع المسمار setscrew اقتران لف اقتران |
مادة: |
سبائك الألومنيوم |
حجم تجويف: |
12-50 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
نموذج: |
جنرال موتورز موضوع المسمار setscrew اقتران لف اقتران |
مادة: |
سبائك الألومنيوم |
حجم تجويف: |
12-50 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
ميزات المنتجات
تنقسم وصلات المحور إلى الفئات التالية الأكثر شيوعًا وفقًا للنوع:
اقتران الحجاب الحاجز المعدني: مناسب للمحركات المؤازرة والمشفرات ومخفضات الكواكب والبراغي الكروية والضواغط والخلاطات وآلات الورق والروبوتات وغيرها من المعدات الميكانيكية.اقتران على شكل البرقوق: مناسب للتشفير وأنظمة المؤازرة ومحركات مغزل المحرك وآلات التغليف ومحركات الأدوات الآلية والمضخات والآلات الأخرى.اقتران منفاخ: مناسب للمشفرات ، وأدوات ماكينات CNC ، وأنظمة تحديد المواقع ، ومسامير كروية ، وأقراص فهرسة ، ومخفضات تروس كوكبية.اقتران الزنبرك: مناسب للمشفرات الدوارة ، ومحركات السائر ، والقضبان اللولبية ، إلخ. .اقتران عالمي ، اقتران جامد.
> هيكل متكامل ، الاستخدام العام لمواد سبائك الألومنيوم عالية القوة
> الإجراء المرن يعوض الانحراف الشعاعي والزاوي والمحوري
> تصميم الربيع ، مع تأثير عازلة
> تصميم خاص لجهاز التشفير ، المحرك الصغير
> طريقة تثبيت برغي التثبيت
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | L1 | L2 | F | م | تشديد عزم المسمار (ميل بحري) |
| GM-12 xl8.5 | 2،3،4،5،6،6.35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | م 3 | 0.7 |
| GM-15.5x21.5 سم | 3،4،5،6،6.35،7 | 15.5 | 21 | 2 | 0.4 | 3.3 | م 3 | 0.7 |
| GM-15.5x23.5 سم | 3،4،5،6،6.35،7 | 15.5 | 23 | 2 | 0.4 | 3.6 | م 3 | 0.7 |
| GM-19.1x19.1 | 4،5،6،6.35،7،8 | 17.5 | 23 | 2 | 0.4 | 3.6 | م 4 | 1.7 |
| GM-17.5x23.5 سم | 4،5،6،6.35،7،8،10 | 19.1 | 19.1 | 2 | 0.4 | 3 | م 4 | 1.7 |
| GM-19.5x24.5 | 6،6.35،7،8،9،9.525،10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | م 4 | 1.7 |
| GM-25x32 | 5،6،6.35،7،8،9،9.525،10،11،12،12.7 | 25 | 32 | 2 | 0.4 | 3.7 | م 4 | 1.7 |
| GM-25.4x25.4 | 6،6.35،7،8،9،9.525،10،11،12،12.7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | م 4 | 1.7 |
| GM-28.6x28.6 | 8،9،9.525،10،11،12،12.7،14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | م 4 | 1.7 |
| GM-32x32 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18 | 32 | 32 | 2.75 | 0.4 | 5.5 | م 4 | 1.7 |
| GM-32x41 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18 | 32 | 41 | 2.75 | 0.4 | 6.8 | م 4 | 1.7 |
| GM-38.7x38.1 | 8،10،11،12،12.7،14،15،16،17،18،19،20،22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | م 5 | 4 |
| GM-42x50 | 12،12.7،14،15،16،17،18،19،20،22،24،25،28 | 42 | 50 | 3.5 | 0.4 | 8.5 | م 6 | 7 |
| GM-50x50 | 12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 50 | 50 | 3.5 | 0.5 | 8.5 | م 6 | 7 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GM-12 xl8.5 | 0.3 | 0.15 | 3 | ± 0.2 | 30000 | 40 | 8.0 × 10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 4 |
| GM-15.5x21.5 سم | 0.5 | 0.15 | 3 | ± 0.2 | 25000 | 80 | 2.8 × 10-7 | 7.7 | ||
| GM-15.5x23.5 سم | 0.5 | 0.15 | 3 | ± 0.2 | 25000 | 50 | 2.9 مرة10-7 | 9.3 | ||
| GM-17.5x23.5 سم | 0.6 | 0.15 | 3 | ± 0.2 | 25000 | 85 | 3.5 × 10-7 | 12.7 | ||
| GM-19.1x19.1 | 0.9 | 0.15 | 3 | ± 0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| GM-19.5x24.5 | 1 | 0.15 | 3 | ± 0.2 | 19000 | 150 | 8.1 × 10-7 | 16 | ||
| GM-25x32 | 2 | 0.15 | 3 | ± 0.2 | 15000 | 300 | 3.5 × 10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0.15 | 3 | ± 0.2 | 14000 | 360 | 2.3 مرة10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0.15 | 3 | ± 0.2 | 14000 | 380 | 2.3 مرة10-6 | 39 | ||
| GM-32x32 | 3 | 0.15 | 3 | ± 0.2 | 13000 | 380 | 2.5 مرة10-6 | 57 | ||
| GM-32x41 | 4 | 0.15 | 3 | ± 0.2 | 12000 | 450 | 9.6 مرة10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0.15 | 3 | ± 0.2 | 9500 | 400 | 2.7 مرة10-5 | 97 | ||
| GM-42x50 | 8 | 0.15 | 3 | ± 0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0.15 | 3 | ± 0.2 | 8000 | 785 | 8.1 مرة10-5 | 220 |
