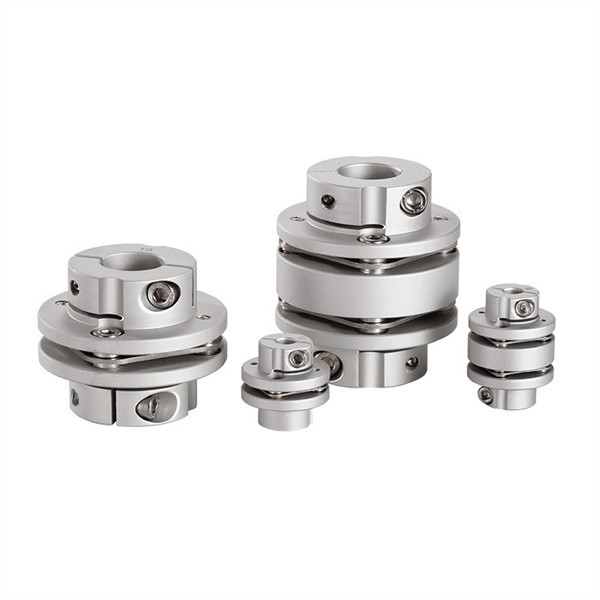

الألومنيوم محرك سيرفو رمح المقرنة 5 مم إلى 8 مم 10 مم مزدوج الحجاب الحاجز المشبك

Brand Name:	Tianniu
Model Number:	سلسلة GLT
MOQ:	2 قطعة
السعر:	negotiable
Delivery Time:	5-7 أيام عمل
Payment Terms:	T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P

Detail Information

Product Description

Detail Information

مكان المنشأ:

الصين

إصدار الشهادات:

ISO-9001

نموذج:

GLT مزدوجة الخطوة مزدوجة الحجاب الحاجز اقتران المشبك

مادة:

سبائك الألومنيوم

بنية:

خطوة مزدوجة الحجاب الحاجز المشبك

حجم تجويف:

34-82 ملم

ضمان:

12 شهر

مادة المطاط الصناعي:

PA66

المعالجة السطحية:

علاج الأكسدة الانوديك

تفاصيل التغليف:

كرتون عن طريق الشحن البحري بالطائرة

القدرة على العرض:

10000 شهريا

إبراز:

مقرنة عمود الألمنيوم

مقرنة عمود المؤازرة

مقرنة العمود 5 مم إلى 10 مم

Product Description

سبائك الألومنيوم GLT مزدوجة الخطوة مزدوجة الحجاب الحاجز المشبك نوع اقتران

ميزات المنتجات

سطح أداة التوصيل يتأكسد ، والثقب الداخلي دقيق ، ونقل عزم الدوران كبير ، والمرونة جيدة.الحجاب الحاجز الأوسط مصنوع من مادة 304 ، والمطاط الصناعي مصنوع من البولي يوريثين المستورد من ألمانيا.

تعوض أداة اقتران الحجاب الحاجز الإزاحة النسبية للعمودين المتصلين عن طريق التشوه المرن للحجاب الحاجز.إنه اقتران مرن معدني عالي الأداء.لا تحتاج إلى تزييت ، ولها هيكل مدمج ، وقوة عالية ، وعمر خدمة طويل ، ولا يوجد خلوص دوراني ، ولا تتأثر بدرجة الحرارة وتلوث الزيت.لها خصائص مقاومة الأحماض ، مقاومة القلويات ومقاومة التآكل.إنها مناسبة لنقل العمود في درجات الحرارة العالية والسرعة العالية وظروف العمل المتوسطة المسببة للتآكل ، وهي تستخدم على نطاق واسع لنقل رمح الأجهزة الميكانيكية المختلفة ، مثل مضخة المياه (خاصة المضخة عالية الطاقة والمضخة الكيميائية) ، والمروحة ، والضاغط ، والآلات الهيدروليكية ، وآلات البترول ، وآلات الطباعة ، وآلات النسيج ، والآلات الكيميائية ، وآلات التعدين ، والآلات المعدنية ، والطيران (الهليكوبتر) ، ونظام نقل الطاقة عالي السرعة للسفن ، ونظام نقل الطاقة الميكانيكي لتوربينات التوربينات البخارية ، والمركبة الزاحفة ، ومجموعة المولدات عالية السرعة و نظام نقل ميكانيكي عالي الطاقة ، بعد التوازن الديناميكي ، تم استخدامه على نطاق واسع في مهاوي النقل عالية السرعة

معلمات المنتجات

الألومنيوم محرك سيرفو رمح المقرنة 5 مم إلى 8 مم 10 مم مزدوج الحجاب الحاجز المشبك 0

نموذج المعلمة	قطر التجويف المشترك d1 ، d2	Φ د	ΦN	إل	LF	د 3	LP	س	م	تشديد عزم المسمار (ميل بحري)
GLT-34x37.5	5،6،6.35،7،8،9،9.525،10،11،12 ،	34	21.6	37.5	12.15	Φ16	6.8	3.2	م 3	1.5
GLT-39x48	6،8،9،9.525،10،11،12،12.7،14،15	39	25	48	15.15	Φ19	9.3	4.5	م 4	2.5
GLT-44x48	6،8،9،9.525،10،11،12،12.7،14،15،1 6 ، 17 ، 18	44	29.6	48	15.15	Φ22.5	9.3	4.2	م 4	2.5
GLT-56x61.5 سم	10،12،12.7،14،15،16،17،18،19،20،22،24	56	38	61	19.90	Φ32.5	10.8	5.2	م 5	7
GLT-68x74.5 سم	14،15،16،17،18،19،20،22،24،25،28،30	68	46	74	24	Φ38.3	14	6	م 6	12
GLT-82x98	17،18،19،20،22،24،25،28،30،32،35،38	82	56	98	30.15	Φ45	22.3	7.7	م 8	20

نموذج المعلمة	تصنيف عزم الدوران (ميل بحري) *	الانحراف المسموح به (مم)*	زاوية الانحراف المسموح بها (°) *	الانحراف المحوري المسموح به (مم)*	السرعة القصوى دورة في الدقيقة	تصلب الالتواء ثابت (ميل بحري / راد)	لحظة من الجمود (كجم.م2)	مادة كم رمح	مادة الشظايا	المعالجة السطحية	وزن (ز)
GLT-34x37.5	2	0.12	1.5	± 0.18	10000	2200	6.95 × 10-6	سبائك الألومنيوم عالية القوة	SUS 3 0 4 ربيع الصلب	العلاج بأنودة	49
GLT-39x48	4.5	0.15	1.5	± 0.23	10000	4500	1.7 × 10-5				85
GLT-44x48	6.75	0.17	1.5	± 0.27	10000	5500	2.8 × 10-5				107
GLT-56x61.5 سم	20	0.17	1.5	± 0.36	10000	11000	8.7 × 10-5				196
GLT-68x74.5 سم	50	0.18	1.5	± 0.4	9000	23000	2.3 × 10-4				375
GLT-82x98	90	0.18	1.5	± 0.5	8000	38000	1.2 × 10-3				645
