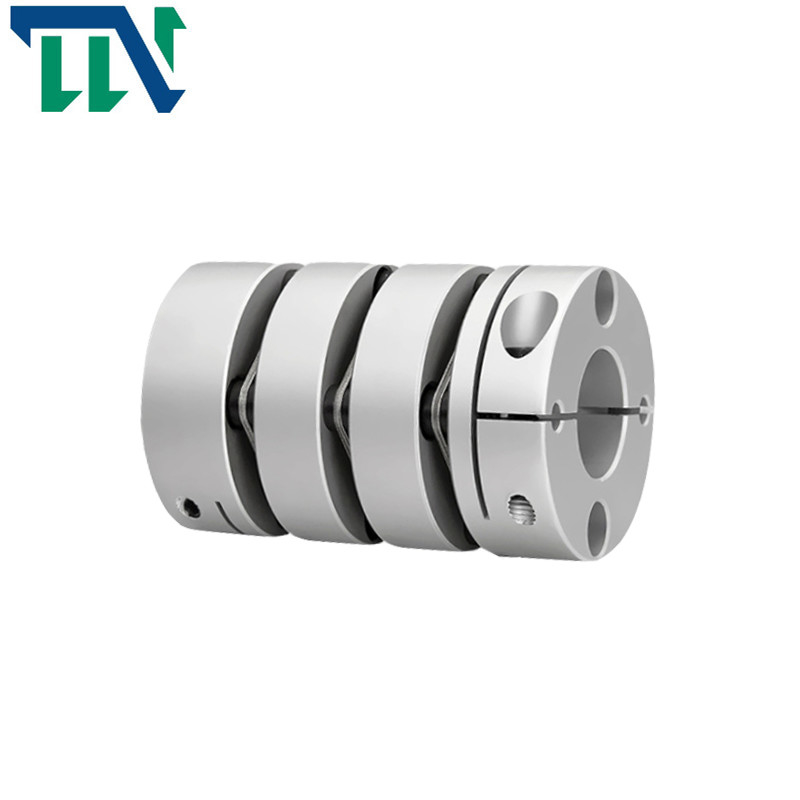

ثلاثة رمح الحجاب الحاجز اقتران سرعة عالية عزم الدوران سلامة

Brand Name:	Tianniu
Model Number:	سلسلة GW
MOQ:	2 قطعة
السعر:	negotiable
Delivery Time:	5-7 أيام عمل
Payment Terms:	T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P

Detail Information

Product Description

Detail Information

مكان المنشأ:

الصين

إصدار الشهادات:

ISO-9001

نموذج:

GW سبائك الألومنيوم ثلاثة اقتران غشاء لقط

مواد:

سبائك الألومنيوم

بنية:

ثلاثة اقتران لقط الحجاب الحاجز

حجم تجويف:

19-82 ملم

ضمان:

12 شهر

مادة المطاط الصناعي:

PA66

المعالجة السطحية:

علاج الأكسدة الانوديك

تفاصيل التغليف:

كرتون عن طريق الشحن البحري بالطائرة

القدرة على العرض:

10000 شهريا

إبراز:

سلامة اقتران الحجاب الحاجز Tianniu

سرعة اقتران الحجاب الحاجز Tianniu

اقتران نوع الحجاب الحاجز Tianniu

Product Description

سبائك الألومنيوم GW ثلاثة اقتران غشاء لقط

ميزات المنتجات

> صلابة عالية لعزم الدوران ، يمكنها التحكم بدقة في دوران العمود ، ويمكنها إجراء تحكم عالي الدقة
> تصميم الإطالة يمكن أن يعوض الانحراف الشعاعي والزاوي والمحوري بشكل أكثر فعالية
> مصمم لمؤازرة ومحرك متدرج
> لا توجد فجوة بين وصلة العمود والكم ، عامة للدوران الإيجابي والسلبي
> خمول منخفض ، مناسب للتشغيل عالي السرعة
> الحجاب الحاجز مصنوع من الفولاذ الزنبركي مع مقاومة ممتازة للتعب
> طريقة ربط لقط المسمار

معلمات المنتجات

ثلاثة رمح الحجاب الحاجز اقتران سرعة عالية عزم الدوران سلامة 0

نموذج المعلمة	قطر التجويف المشترك d1 ، d2	Φ د	إل	LF	LP	د 3	س	F	م	تشديد عزم المسمار (ميل بحري)
GW-19X34	3،4،5،6،6.35،7،8	19	34	9.1	5.2	Φ9	1.8	3.3	M2.5	1
GW-26X44.5	5،6،6.35،7،8،9،9.525،10،11،12،14	26	44.5	11.65	6.5	Φ12.5	2.6	3.9	م 3	1.5
GW-32X54	5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15 ،	32	54	12.25	9.5	Φ15	3.5	3.85	م 3	1.5
GW-34X58	5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15،16	34	58	14.25	9.5	Φ16	3.5	4.85	م 4	2.5
GW-39X65.5	8،9،9.525،10،11،12،12.7،14،15،16،17،18،19	39	65.5	14.9	11.2	Φ19.3	4.5	5	م 4	2.5
GW-44X65.5	8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 ، 22 ، 24	44	65.5	14.9	11.2	Φ22.5	4.5	5	م 4	2.5
GW-50X80	8،9،9.525،10،11،12،12.7،14،15،16،17،18،19 ، 20،22 ، 24،25	50	80	20.6	12.2	Φ23	4.8	6	م 5	7
GW-56X83	10،12،14،15،16،17،18،19،20،22،24،25،28،30،32	56	83	19.75	13.5	Φ32.5	5.5	6.4	م 5	7
GW-68X97	12،14،15،16،17،18،19،20،22،24،25،28،30،32 ، 35،38	68	97	23.35	15.7	Φ38.3	6.3	7.7	م 6	12
GW-82X128	17،18،19،20،22،24،25،28،30،32،35،38،40،42	82	128	30	22	Φ45.5	8	9.7	م 8	20

نموذج المعلمة	تصنيف عزم الدوران (ميل بحري) *	الانحراف المسموح به (مم)*	زاوية الانحراف المسموح بها (°) *	الانحراف المحوري المسموح به (مم)*	السرعة القصوى دورة في الدقيقة	تصلب الالتواء الساكن (نيوتن متر / راد)	لحظة من الجمود (كجم م2)	مادة كم رمح	مادة الشظايا	المعالجة السطحية	وزن (ز)
GW-19X34	1	0.12	2	± 0.2	10000	140	1.1 × 10-6	سبائك الألومنيوم عالية القوة	SUS 304 ربيع الصلب	العلاج بأنودة	18
GW-26X44.5	1.5	0.15	2	± 0.33	10000	680	3.6 × 10-6				45
GW-32X54	2	0.17	2	± 0.3	10000	1250	1.0x10-5				80
GW-34X58	3	0.17	2	± 0.4	10000	1550	1.3 × 10-5				97
GW-39X65.5	6	0.22	2	± 0.5	10000	2390	3.6 × 10-5				153
GW-44X65.5	9	0.22	2	± 0.6	10000	2700	4.5 × 10-5				189
GW-50X80	18	0.1	2	± 0.65	10000	4500	4.5 × 10-5				335
GW-56X83	25	0.27	2	± 0.8	10000	7900	1.9 × 10-4				413
GW-68X97	60	0.31	2	± 0.9	9000	15800	2.4 × 10-4				641
GW-82X128	100	0.55	2	± 0.9	8000	23700	3.0x10-4				1345
