تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS
رقم الموديل: DLY0
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
الاسم: |
الفرامل الكهرومغناطيسية الصناعية من سلسلة DLY0 |
القطر الداخلي: |
30-80 ملم |
القطر الخارجي: 85-253 مم: |
61-140 ملم |
الطول: |
19.2-35 ملم |
الضمان: |
12 شهراً |
دعم مخصص: |
OEM، ODM |
الوزن: |
انظر ورقة التواريخ |
الاسم: |
الفرامل الكهرومغناطيسية الصناعية من سلسلة DLY0 |
القطر الداخلي: |
30-80 ملم |
القطر الخارجي: 85-253 مم: |
61-140 ملم |
الطول: |
19.2-35 ملم |
الضمان: |
12 شهراً |
دعم مخصص: |
OEM، ODM |
الوزن: |
انظر ورقة التواريخ |

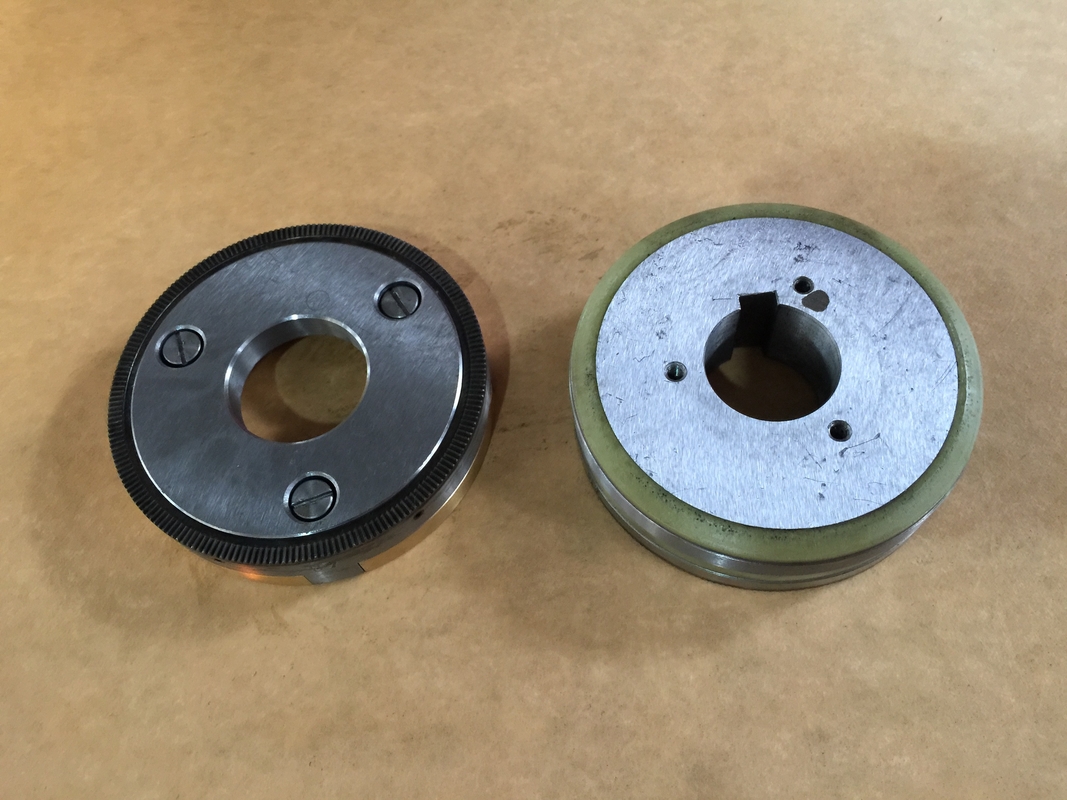

أسنان متعددة القرصات DLY0 الفرامل الكهرومغناطيسية والمقبضاتالفرامل الكهرومغناطيسية الصناعية
المنتجات مقدمة
1الغرض الرئيسي
يتم استخدام المشبك الكهرومغناطيسي المدمج في الأسنان بشكل رئيسي في نظام النقل الميكانيكي.يمكن أن تدرك الجمع بين الجزء المحرك والجزء المحرك عندما تكون السرعة النسبية للجزء المحرك والجزء المحرك منخفضة أو صفر، حتى تبدأ، وتوقف، والعودة إلى الوراء والوضع. تستخدم على نطاق واسع في آلات معالجة المعادن، مصنع التزلج المعدني، آلات التعبئة والتغليف، والآلات الطبية، آلات معالجة الغذاء،آلات طباعة وصبغ الأقمشة، صناعة أدوات الآلات الدقيقة.
2، يمكن أن يعمل المشبك بشكل موثوق في الظروف التالية
لا يتجاوز ارتفاع موقع تركيب المشبك 2000 متر.
درجة حرارة البيئة: - 5 °C ~ + 40 °C
لا يوجد خطر انفجار في البيئة المحيطة، ولا يوجد غازات وغبار موصلة كافية لتآكل المعدن وتلف العزل.
يجب ألا يتجاوز تقلبات الجهد في لفائف المشبك + 5٪ و - 15٪ من الجهد الاسمي.
يمكن للمشبك أن يعمل مع أو بدون تزيين.
3التثبيت
★ يمكن تثبيت المشبك أفقياً أو عمودياً. يجب أن يحتفظ المشبك المثبت على العمود بالتكافل بين العمود القائم والعمود المدفوع بأكثر من 0.05mm وضمان الفضاء العامل δ القيمة.
★ قبل تركيب المشبك ، يجب تنظيف أسنان السطح في كلا الطرفين.
★ يجب أن تكون أجزاء القيادة والقيادة من المشبك ثابتة بشكل محوري دون حركة محورية.
معايير المنتجات
| إيز | الخرف الشعاعي | الخرف المحوري | |||||||||||||||
| D1 | D2 | D3 | د | د | ب | Φ | h | e | م | (ل) | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-M4-8 | 36 | 19.2 | 7 | 3 | 6 | 30 درجة | 0.2 |
| DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-M4-8 | 36 | 19.2 | 8 | 3 | 6 | 30 درجة | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-M4-8 | 44 | 24.2 | 8 | 5 | 8 | 30 درجة | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-M4-10 | 45 | 25.5 | 8 | 5 | 8 | 30 درجة | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-M5-10 | 50 | 29.2 | 8 | 5 | 8 | 30 درجة | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-M5-10 | 52.5 | 31 | 9 | 4 | 9 | 30 درجة | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-M6-10 | 62 | 35 | 10 | 3 | 10 | 60 درجة | 0.8 |
التثبيت:
