تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS
رقم الموديل: DLY5
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
الفرامل الكهرومغناطيسية الصناعية DLY5Series |
القطر الداخلي: |
75-250 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
يكتب: |
قرص الفرامل |
اسم: |
الفرامل الكهرومغناطيسية الصناعية DLY5Series |
القطر الداخلي: |
75-250 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
يكتب: |
قرص الفرامل |
سلسلة DLY5 مثبطات الفرامل الكهرومغناطيسية
مقدمة عن المنتجات

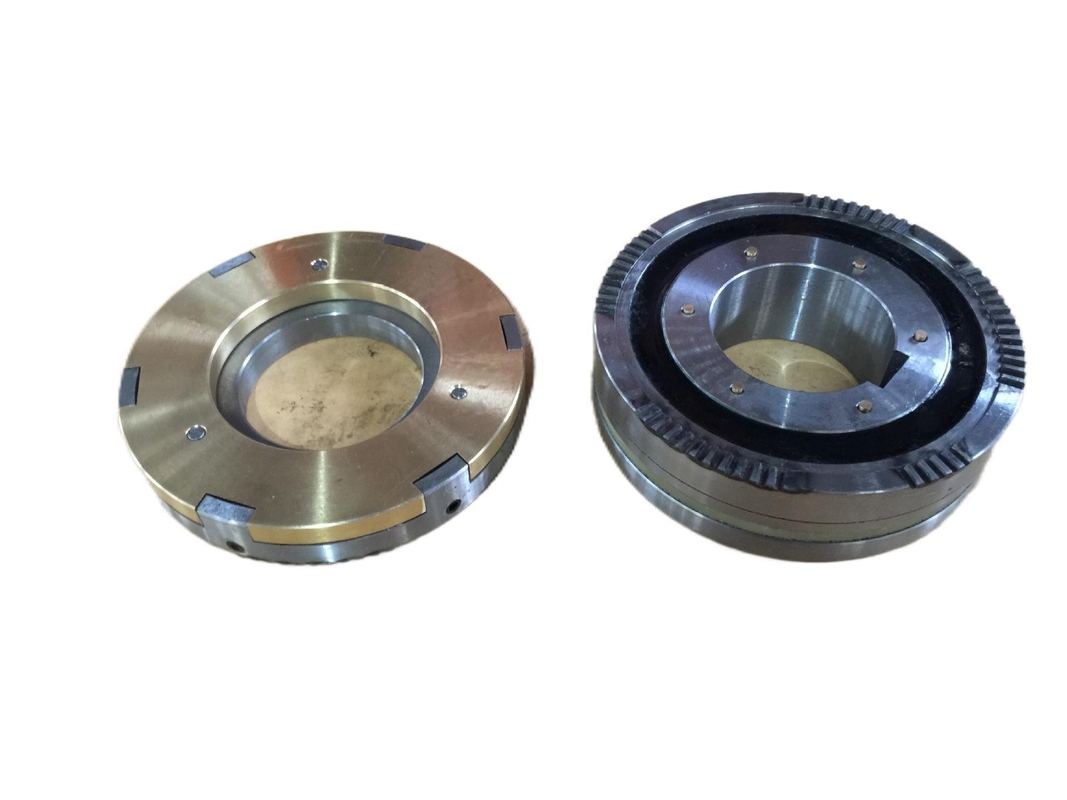

Dly5 (سلسلة Eze) القابض الكهرومغناطيسي من نوع الفك مع حلقة الانزلاق
Dly5 (سلسلة Eze) القابض الكهرومغناطيسي ذو الحلقة الانزلاقية للأسنان هو مشغل يستخدم في نظام النقل الميكانيكي لدمج أو فصل الجزء الجانبي للقيادة والجزء الجانبي الدافع للحركة الدوارة بمساعدة القوة الكهرومغناطيسية ، وذلك لتحقيق نقل الطاقة والحركة
جهد التشغيل القياسي للقابض هو 24 فولت تيار مستمر بشكل عام ، من السهل تحقيق التحكم الآلي والتحكم عن بعد باستخدام دائرة بسيطة تتكون من مفاتيح وأزرار وموصلات ومفاتيح سفر ومكونات كهربائية عادية أخرى ، وذلك لتلبية المتطلبات لتغيير السرعة وتخفيفها وبدء تشغيلها وتحديد موقعها لنظام النقل الميكانيكي.
تنقل هذه السلسلة من القوابض عزم الدوران عن طريق تعشيق الأسنان الدقيقة على الوجه النهائي.لذلك ، بالمقارنة مع قابض لوحة الاحتكاك من نفس المواصفات ، فإنه يحتوي على حجم صغير ، ولا احتكاك وتسخين ، وفصل كامل بعد انقطاع التيار الكهربائي ، ولا يوجد عزم دوران بدون حمل ، ويمكن أن يكون مناسبًا للعمل الرطب والجاف.يتم الجمع بين القابض بشكل صارم.لا يمكن دمجها إلا في حالة السرعة المنخفضة.إنه مناسب إذا كان في حالة سكون أو عندما تكون السرعة النسبية متزامنة.
يمكن أن يعمل القابض بشكل موثوق في ظل الظروف التالية:
1. درجة حرارة الهواء المحيط - 5 - + 40 ℃.
2. في الوسط الخالي من خطر الانفجار ، ولا يوجد غاز وغبار موصل كافٍ لتآكل المعدن وتلف العزل في الوسط.
3. يجب أن يعمل القابض تحت ظروف زيت التشحيم.
4. يجب ألا يتجاوز تذبذب الجهد لملف القابض + 5٪ و - 15٪ من الجهد المقنن.
5. يجب ألا يزيد ارتفاع موقع تركيب القابض عن 2000 متر.
معلمات المنتجات
| بحجم | الأبعاد الشعاعية | demensions المحورية | ||||||||||||||||
| D1 | د 2 | د 3 | د 4 | د 1 | د 2 | Φ | ح | ه | ي | ك | إل | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2 * 4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2 * 5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2 * 5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2 * 6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2 * 8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2 * 10 | 6 م 6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2 * 10 | 6 م 8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2 * 12 | 6 م 8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2 * 12 | 6-م 10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2 * 12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
تثبيت:
1.يمكن تثبيت القابض إما أفقيًا أو شفهيًا ، إذا لم يتم تركيبه على اليكس ،
يجب ألا تتجاوز الدرجة المحورية بين القيادة والعمود المدفوع 0.05 مم ،
ويجب أن يضمن قيمة تخليص العمل σ.
2 يجب تنظيف أسنان كلا الطرفين قبل تركيب القابض.
3.يجب تثبيت الأجزاء الدافعة والقيادة من القابض في اتجاه محوري ، ولا يسمح بتحريكه المحوري.
