تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS
رقم الموديل: DLZ-1
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
الفرامل الكهرومغناطيسية الصناعية DLZ-1 |
القطر الداخلي: |
15-55 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
اسم: |
الفرامل الكهرومغناطيسية الصناعية DLZ-1 |
القطر الداخلي: |
15-55 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |

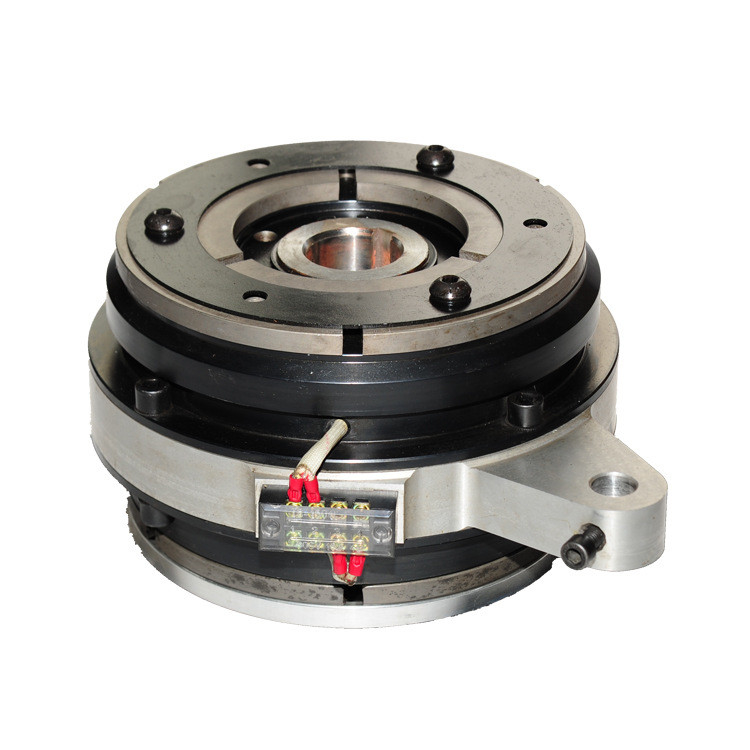

DLZ-1 القابض الكهرومغناطيسي القابض الكهرومغناطيسي الصغير
مقدمة عن المنتجات
يسمى القابض الكهرومغناطيسي أيضًا بالاقتران الكهرومغناطيسي.إنه موصل ميكانيكي كهرومغناطيسي يستخدم مبدأ الحث الكهرومغناطيسي والاحتكاك بين ألواح الاحتكاك الداخلية والخارجية لعمل جزأين دائريين في نظام النقل الميكانيكي.عندما لا يتوقف جزء القيادة عن الدوران ، يمكن دمج الجزء المتحرك أو فصله عنه.إنه جهاز كهربائي أوتوماتيكي.يمكن استخدام القابض الكهرومغناطيسي للتحكم في بدء تشغيل الماكينة وعكسها وتنظيم السرعة وكبحها.لديها مزايا الهيكل البسيط ، العمل السريع ، طاقة التحكم المنخفضة والتحكم عن بعد المريح ؛على الرغم من أن الحجم صغير ، إلا أنه يمكنه نقل عزم دوران كبير ؛عند استخدامه كعنصر تحكم في الكبح ، فإنه يتمتع بمزايا الكبح السريع والمستقر ، لذلك يتم استخدام القابض الكهرومغناطيسي على نطاق واسع في آلات تصنيع مختلفة وأنظمة نقل ميكانيكية.
تتمثل وظيفة القابض الكهرومغناطيسي في نقل عزم (أو قوة) المشغل من جانب عمود القيادة إلى جانب العمود المدفوع.يستخدم على نطاق واسع في آليات مختلفة (مثل آلية النقل وآليات المحرك المختلفة في أدوات الماكينة) لتحقيق وظائف البدء السريع ، والفرملة ، والدوران الأمامي والعكس أو تنظيم السرعة.نظرًا لأن القابض الكهرومغناطيسي سهل تحقيق التحكم عن بعد وأسهل بكثير في التشغيل من القوابض الميكانيكية أو الهيدروليكية أو الهوائية الأخرى ، فهو مكون مهم في نظام التحكم الآلي.
وحدة فرامل القابض الكهرومغناطيسي سلسلة DLZ1 هي منتج مدمج ومتعدد الوظائف ،
تستخدم بشكل رئيسي في نظام قيادة الآلات ، يمكنها تحقيق وظيفتين من بدء التشغيل والفرملة
للتحميل أثناء عمل أجزاء القيادة ، وأيضًا إدراك البدء والتوقف
التحكم بدقة عالية ، عندما يكون مجهزًا بجهاز التحكم في الطاقة الخاص ، فإنه على نطاق واسع
تستخدم في الآلات التي تتطلب تحديد المواقع بدقة عالية ، مثل آلة الطباعة ،
آلة التعبئة والتغليف ومعدات خط إنتاج الخشب الرقائقي.
معلمات المنتجات
| بحجم | تصنيف عزم الدوران dymanic | الفولطية المقدرة (DC V) | طاقة استهلاك الملف (20 درجة) واط | الحد الأقصى المسموح به للدوران (ص / دقيقة) | |
| التشبث | الفرامل | ||||
| DLZ1-25 | 250 | 8 | 24 | 81 | 2500 |
| DLZ1-40 | 400 | 120 | 115 | 2500 | |
| DLZ1-50 | 500 | 90 | 137 | 1500 | |
| DLZ1-80 | 800 | 120 | 131 | 1500 | |
| بحجم | الأبعاد الشعاعية (مم) | الأبعاد المحورية (مم) | أبعاد فتحة العمود | نموذج الفرشاة | ||||||||||||||
| D1 | د 2 | د 3 | د 4 | د 5 | د 6 | ي | ك | إل | L1 | L2 | L3 | L4 | δ | Φ | ه | ح | ||
| DLZ1-25 | 285 | 247 | 200 | 155 | 180 | 45 | 8-Φ11 | 8-م 1025 | 147 | 5 | 45 | 16 | 20.7 | 0.5 | 50 | 14 | 53.8 | DS-009 |
| DLZ1-40 | 315 | 265 | 210 | 170 | 195 | 50 | 8-Φ11 | 8-M1225 | 166 | 6 | 51 | 16 | 20 | 0.7 | 55 | 16 | 59.4 | DS-010 |
| بحجم | الأبعاد الشعاعية (مم) | الأبعاد المحورية (مم) | ||||||||||
| D1 | د 2 | د 3 | د 4 | د 5 | ك | إل | L1 | L2 | L3 | L4 | δ | |
| DLZ1-50 | 350 | 237 | 188 | 224 | 120 | 6-Φ12 | 122 | 105 | 73 | 4 | 3 | 0.5 |
| DLZ1-80 | 402 | 242 | 194 | 280 | 165 | 6-Φ13.5 | 138.5 | 115.5 | 94.5 | 4 | 6 | 0.6 |
مثال تصاعد:
تثبيت:
1. لا تحتاج إلى تعديل قبل تركيبها.
2-يُسمح بالدرجة المحورية لمحاور الإدخال والإخراج ألا تتجاوز 0.1 مم عند التركيب.
3. يجب تثبيت المقعد السفلي بقوة.
