تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS
رقم الموديل: DDL3
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
سلسلة DDL3 الفرامل الصناعية الكهرومغناطيسية |
القطر الداخلي: |
15-55 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
اسم: |
سلسلة DDL3 الفرامل الصناعية الكهرومغناطيسية |
القطر الداخلي: |
15-55 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |

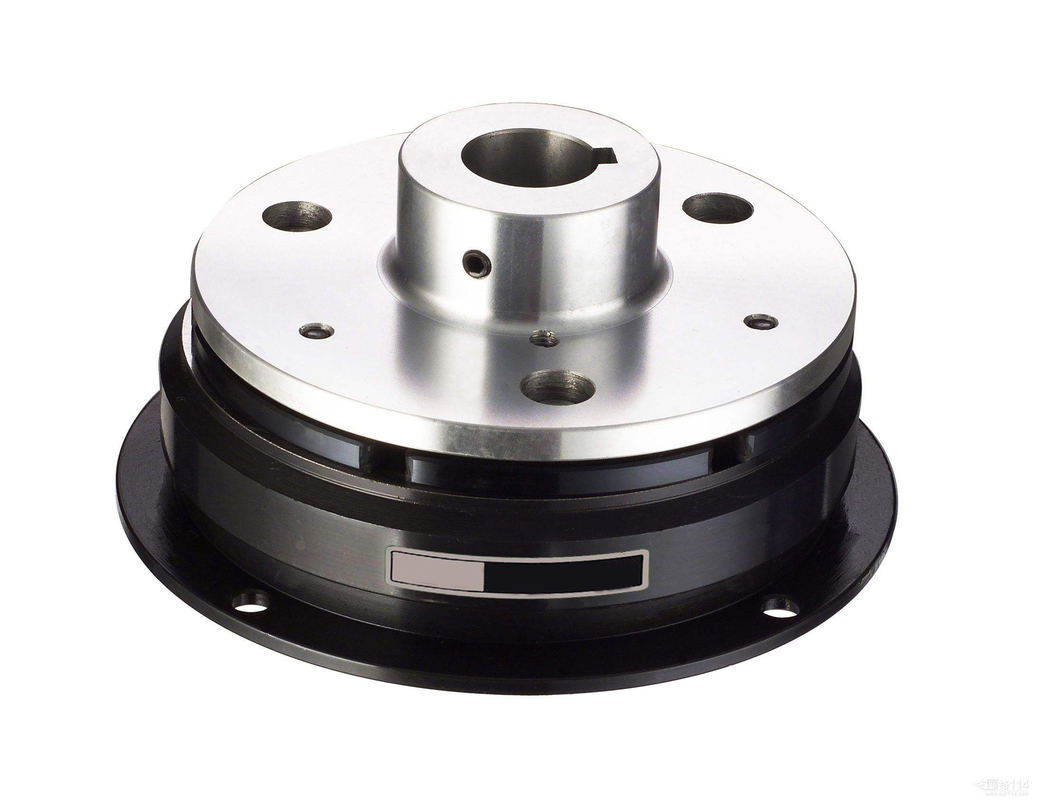

DDL3 سلسلة الفرامل الكهرومغناطيسية الصناعية القابض الكهرومغناطيسي
مقدمة عن المنتجات
تحتوي القوابض / الفرامل الكهرومغناطيسية المفردة على زوج احتكاك واحد ، ولها احتفالات بسيطة في الهيكل ،
مناسبة في التركيب ، عالية في تردد العمل ، رشيقة في التشغيل ، عزم دوران غير قابل للسحب وضجيج منخفض ، إلخ ،
تستخدم على نطاق واسع في أنظمة قيادة الآلات للطباعة ، وصناعة الورق ، وتعتيق العبوات ، والعلاج الطبي ،
النسيج ، البناء ، القوارب والسفن ، آلة المكتب ، المعدات الخارجية للكمبيوتر ، متر
والأداة ، والتواصل وما إلى ذلك ، وإدراك وظائف الانخراط وفك الارتباط والعكس
تغيير الاتجاهات ، والفرملة ، وتحديد المواقع ، إلخ.
القابض الكهرومغناطيسي الجاف ذو القطعة الواحدة: عندما يتم تنشيط الملف ، تتولد القوة المغناطيسية.تحت تأثير القوة الكهرومغناطيسية ، تتشوه الصفيحة الزنبركية من المحرك ، ويسحب القرص المتحرك مع "المحرك" ، ويكون القابض في حالة التعشيق ؛عندما يتم إيقاف تشغيل الملف ، تختفي القوة المغناطيسية ، ويعود "المحرك" إلى الوراء تحت تأثير القوة المرنة للوحة الزنبرك ، ويكون القابض في حالة فك الارتباط.القابض الكهرومغناطيسي الرطب متعدد الأقراص متعدد الأقراص: المبدأ هو نفسه كما هو مذكور أعلاه.بالإضافة إلى ذلك ، تمت إضافة عدة أزواج احتكاك.يكون عزم الدوران من نفس الحجم أكبر من القابض الكهرومغناطيسي ذو القرص الفردي الجاف.يجب تبريد القابض الكهرومغناطيسي الرطب متعدد الأقراص وتشحيمه بالزيت أثناء التشغيل
Changzhou TIANNIU Transmission Equipment Co. ، Ltd (Changzhou TIANNIU Clutch Factory) هو مورد محترف لمحمل القابض أحادي الاتجاه ، والمنتجات الأساسية هي القابض الكهرومغناطيسي الصغير ، وتوصيل محدد عزم الدوران ، وتوصيل عمود الدوران ، وتوصيل عمود المروحة المرنة ، وتجميع القفل ووصلات العمود ، إلخ.
لقد كنا في Sprag Clutch Bearing and clutch اتجاه واحد الصناعة لأكثر من 10 سنوات ، والإصرار على مبدأ العمل للمنتجات المصممة لمتطلبات العملاء.نحن نخدم من خلال الاستماع إلى عملائنا ، وتطبيق الابتكار والبناء بالحرفية لتلبية جميع احتياجاتهم .
معلمات المنتجات
| بحجم | D1 | د 2 | د 3 | د 4 | د 5 | د 6 | L1 | L2 | L3 | L4 | L5 | م 1 | م 2 | م 3 | ص | H1 | H2 | H3 |
| DDL3-1 | 85 | 80 | 60 | 41.5 | 25 | 85 | 34.5 | 54.5 | 63.5 | 16 | 25 | 30 | 20 | 29 | 2 | 65 | 57 | 10.5 |
| DDL3-2 | 106 | 100 | 76 | 51.5 | 30 | 106 | 39 | 64 | 74 | 20 | 30 | 33 | 25 | 35 | 2 | 70 | 62.5 | 11.5 |
| DDL3-4 | 133 | 125 | 95 | 61.5 | 40 | 133 | 44.5 | 74.5 | 90.5 | 24 | 40 | 37.5 | 30 | 46 | 2 | 85 | 77 | 11.5 |
| DDL3-8 | 169 | 160 | 120 | 79.5 | 55 | 169 | 50.5 | 88.5 | 107.5 | 31 | 50 | 41.5 | 38 | 57 | 3.2 | 112 | 100 | 18.5 |
| DDL3-16 | 212.5 | 200 | 158 | 100 | 70 | 212.5 | 62 | 104 | 131 | 33 | 60 | 51 | 42 | 69 | 3.5 | 140 | 125 | 20 |
| DDL3-25 | 253 | 241 | 185.5 | 120 | 85 | 253 | 70.5 | 120.5 | 147.5 | 38 | 65 | 58 | 50 | 77 | 4.5 | 156.5 | 141.5 | 24 |
| بحجم | P1 | P2 | V1 | V2 | V3 | X | ه | تي | ر | جي | ا | ن | س | يو | دبليو | م | Φ | ح | ه | δ |
| DDL3-1 | 16 | 5.5 | 4.1 | 8 | 7.5 | 2.8 | 31 | 8 | م 5 | 45 | 15 | 2 | 37 | 42 | 5 | 3 م 4-6 | 15 | 17.3 | 5 | 0.2 |
| DDL3-2 | 16 | 6.5 | 5.1 | 10.5 | 9 | 3.8 | 41 | 10 | م 5 | 55 | 20 | 3 | 47 | 51.5 | 6 | 4-M4-8 | 20 | 22.8 | 6 | 0.2 |
| DDL3-4 | 16 | 6.5 | 6.1 | 12 | 11 | 5 | 49 | 12 | م 6 | 64 | 30 | 3 | 52 | 60 | 8 | 4-M4-8 | 25 | 28.3 | 8 | 0.3 |
| DDL3-8 | 25 | 8.5 | 8.1 | 15 | 14 | 6 | 65 | 15 | م 8 | 75 | 35 | 3 | 65 | 71 | 8 | 6-M5-8 | 30 | 33.3 | 8 | 0.3 |
| DDL3-16 | 25 | 8.5 | 10.2 | 20 | 18.5 | 8 | 83 | 16 | م 8 | 100 | 45 | 4 | 84 | 94.5 | 14 | 6 م 6-12 | 45 | 48.8 | 14 | 0.5 |
| DDL3-25 | 30 | 12.5 | 10.2 | 20 | 18.5 | 8 | 100 | 18 | م 10 | 110 | 50 | 6 | 100 | 104 | 16 | 6 م 6-12 | 55 | 59.3 | 16 | 0.5 |
