تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS
رقم الموديل: DLY5
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
الاسم: |
الفرامل الكهرومغناطيسية الصناعية DLY5Series |
القطر الداخلي: |
75-250 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
الطول: |
34.5-70.5 ملم |
الضمان: |
12 شهراً |
دعم مخصص: |
OEM، ODM |
النوع: |
مكابح القرص |
الاسم: |
الفرامل الكهرومغناطيسية الصناعية DLY5Series |
القطر الداخلي: |
75-250 ملم |
القطر الخارجي: 85-253 مم: |
85-253 ملم |
الطول: |
34.5-70.5 ملم |
الضمان: |
12 شهراً |
دعم مخصص: |
OEM، ODM |
النوع: |
مكابح القرص |

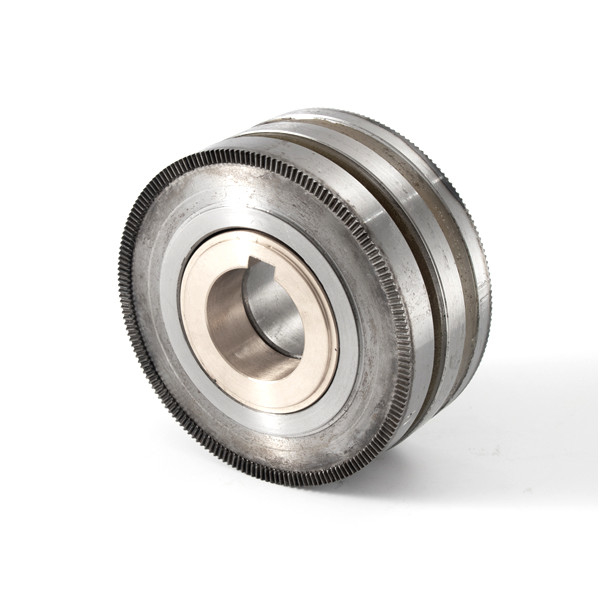

سلسلة DLY5 القرص الكهرومغناطيسي الفرامل المتأخرة عقدة الأسنان
المنتجات مقدمة
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force، لتحقيق نقل الطاقة والحركة.
مزج كهرومغناطيسي من نوع Dly5 (سلسلة EZ) مع حلقة انزلاق.
الجهد التشغيلي القياسي للمشبك هو 24 فولت DC بشكل عام من السهل تحقيق التحكم التلقائي والبعيد باستخدام دائرة بسيطة تتكون من مفاتيح وأزرار ومواصلاتمفاتيح السفر وغيرها من المكونات الكهربائية العادية، لتلبية متطلبات تغيير السرعة، التبديل، بدء وتحديد موقع نظام النقل الميكانيكي.
هذه السلسلة من المشابك تنقل عزم الدوران عن طريق إشراك الأسنان الدقيقة على وجه النهاية. لذلك، مقارنة مع مشابك لوحة الاحتكاك من نفس المواصفات، فإنه يحتوي على حجم صغير،لا يوجد اصطدام وتسخين، والانفصال الكامل بعد انقطاع الطاقة، لا لا عزم الدوران بدون حمولة، ويمكن أن تكون مناسبة للعمل على حد سواء الرطب والجاف.لا يمكن الجمع بينها إلا في حالة السرعة المنخفضةانها مناسبة إذا كان في راحة أو عندما السرعة النسبية متزامنة.
يمكن أن يعمل المشبك بشكل موثوق في الظروف التالية:
1درجة حرارة الهواء المحيط هي - 5 درجة مئوية - + 40 درجة مئوية.
2في الوسط دون خطر الانفجار، وليس هناك غازات وغبار موصلة كافية لتآكل المعدن وتلف العزل في الوسط.
3يجب أن يعمل المشبك في حالة وجود زيت التشحيم.
4يجب ألا يتجاوز تقلبات الجهد في لفائف المشبك + 5٪ و - 15٪ من الجهد الاسمي.
5يجب أن لا يتجاوز ارتفاع موقع تركيب المشبك 2000 متر.
معايير المنتجات
| الحجم | الخرف الشعاعي | الخرف المحوري | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | j | k | (ل) | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
التثبيت:
1.يمكن تركيب المشبك إما أفقياً أو عموديًا.إذا كان مثبتًا على الـ"أليكس"
يجب أن لا تتجاوز درجة المحور بين العمود القائم والعمود المدفوع 0.05mm.
ويجب أن تضمن قيمة صافية العمل σ.
2يجب تنظيف أسنان الطرفين قبل تركيب المشبك.
3يجب أن يكون القيادة والأجزاء المدفوعة من المشبك ثابتة في الاتجاه المحوري ، لا يسمح بتحريك المحوري.
