تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS ISO9001
رقم الموديل: سلسلة دي إل زد 5
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
الاسم: |

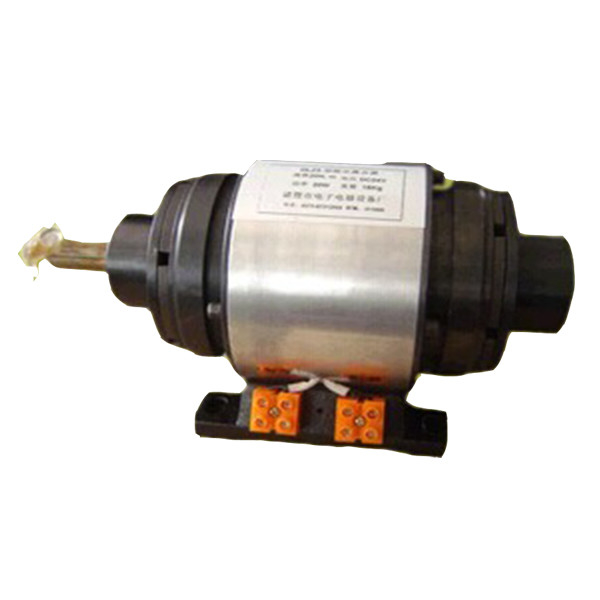

DLZ5 الفرامل الكهرومغناطيسية الكهربائية المشبك الميكرو |
القطر الداخلي: |
27.5-265 ملم |
القطر الخارجي: 85-253 مم: |
61-460 ملم |
الطول: |
34.5-70.5 ملم |
الضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
الوزن: |
0.57 كجم - 34 كجم |
الاسم: |
DLZ5 الفرامل الكهرومغناطيسية الكهربائية المشبك الميكرو |
القطر الداخلي: |
27.5-265 ملم |
القطر الخارجي: 85-253 مم: |
61-460 ملم |
الطول: |
34.5-70.5 ملم |
الضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
الوزن: |
0.57 كجم - 34 كجم |
الخصائص:
1.المقبض الكهرومغناطيسي، الفرامل الميكانيكية
2- الكبح طويل الأمد، آمنة وموثوقة، توفير الطاقة
3مكابح المشبك، مزيج معقول، تستخدم على نطاق واسع
4بدء، وقف، تشغيل عالية التردد، وضع، انخفاض، الخ
5سهلة الاستخدام والتركيب
المنتجات مقدمة
مبدأ العمل:
تشانغتشو تيانيو معدات نقل الشركة المحدودة (تشانغتشو تيانغتشو مصنع المشابك) هو محترفمزود محاملات المقبض ذات الاتجاه الواحد، المنتجات الأساسية هيمشبك ميكرو كهرومغناطيسي,ربط مقيّد الدوران,ربط المفصل المنزلق,التوصيل المرن لعجلة الدفع، مجموعة القفل وربط العمود ، الخ.
لقد كنا فيمحامل عجلة التشابكوعقدة ذات اتجاه واحدنحن نقدم الخدمات من خلال الاستماع إلى عملائناتطبيق الابتكار والبناء مع الحرفية لتلبية جميع احتياجاتهم.
The driving part and the driven part can be temporarily separated from each other and can be gradually engaged by friction between the contact surfaces or by using liquid as the transmission medium (hydraulic coupling) or by using magnetic transmission (electromagnetic clutch). نقل عزم الدوران، وفي هذه العملية، يمكن أن يدور الجزءين مع بعضها البعض.
معايير المنتجات
| الحجم | عزم نقل مقيّمN.m | عزم دوران ثابتN.m | الجهد الاسمي (DC V) | استهلاك الطاقة للفولب ((20°) W | الحد الأقصى المسموح به للدوران ((r/min) | |||
| عقدة | الفرامل | عقدة | الفرامل | عقدة | الفرامل | |||
| DLZ5-1 | 10 | 10 | 11 | 11 | 24 | 16 | 16 | 4000 |
| DLZ5-8 | 80 | 80 | 90 | 90 | 36 | 38 | 3000 | |
| DLZ5-25 | 250 | 250 | 275 | 275 | 50 | 49 | 2000 | |
| الحجم | A1 | A2 | B1 | B2 | ج | D1 | E | F | G | ك | م | (ل) | ن | V1 | V2 |
| DLZ5-1 | 65 | 90 | 90 | 105 | 65 | 100 | 27.5 | 58 | 10 | 132 | 187 | M3深8 | 13.5 | 6.5 | 11 |
| DLZ5-8 | 80 | 110 | 110 | 130 | 80 | 125 | 30 | 66 | 12 | 171 | 236 | M4深6 | 15 | 9 | 14 |
| DLZ5-25 | 105 | 135 | 140 | 160 | 90 | 150 | 35 | 81 | 15 | 210 | 295 | M6深11 | 20 | 11 | 19 |
| الحجم | X1 | إكس 2 | Z1 | Z2 | Φ1 | Φ2 | الربع الأول | Q2 | الربع الثالث | h1 | h2 | e1 | e2 | δ |
| DLZ5-1 | 3-120 درجة | 60 درجة | 13.5 | 6.5 | 14 | 45 | 30 | 25 | 78.5 | 11 | 42 | 5 | 5 | 0.2 |
| DLZ5-8 | 6-60 درجة | 30 درجة | 24 | 11 | 28 | 75 | 60 | 50 | 14.9 | 24 | 71 | 8 | 8 | 0.3 |
| DLZ5-25 | 6-60 درجة | 30 درجة | 28 | 14 | 42 | 110 | 110 | 65 | 231 | 37 | 104 | 12 | 16 | 0.5 |
