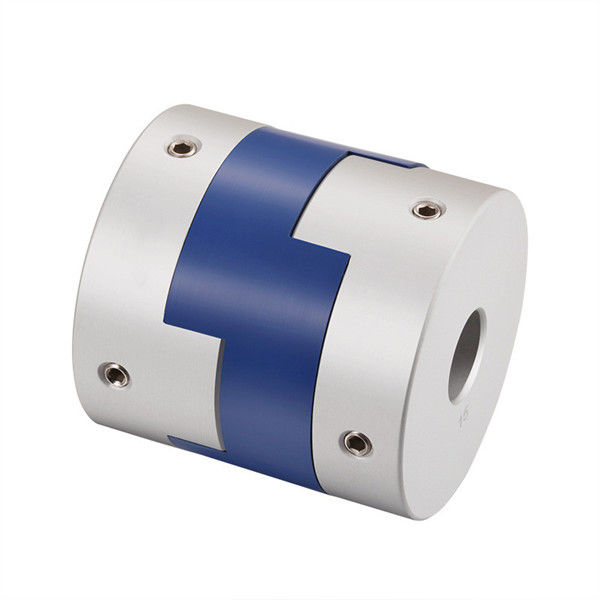

الفضة GH-45 * 46 أولدهام القرص اقتران رمح اقتران أعلى سلك اقتران

Name: الفضة GH-45 * 46 أولدهام القرص اقتران رمح اقتران أعلى سلك اقتران
Brand: Tianniu
SKU: GH Series
Rating: 4.7 (186 reviews)

تفاصيل المنتج

Place of Origin: China

اسم العلامة التجارية: Tianniu

Model Number: GH Series

شروط الدفع والشحن

الحد الأدنى لكمية: 2 قطعة

الأسعار: Negotiable

تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة

وقت التسليم: 5-10 أيام عمل

شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

القدرة على العرض: 10000 شهريا

احصل على أفضل سعر

اتصل بنا الآن

المواصفات

الوصف

المواصفات

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    ربط القرص القديم,ربط عمود سيلفر أولدهام,عقدة سلك أولدهام, Silver Oldham Shaft Coupling, Oldham Top Wire Coupling


الطول:	18-77 ملم	القطر الخارجي:	16-70 ملم
اللون:	فضة	قطر تتحمل:	4-40 ملم
الوزن:	6-445 ز	المواد:	الألومنيوم
السرعة القصوى:	2500-9000 RPM	نوع التركيب:	مجموعة المسمار

الطول:	18-77 ملم
القطر الخارجي:	16-70 ملم
اللون:	فضة
قطر تتحمل:	4-40 ملم
الوزن:	6-445 ز
المواد:	الألومنيوم
السرعة القصوى:	2500-9000 RPM
نوع التركيب:	مجموعة المسمار

الوصف

الفضة GH-45 * 46 أولدهام القرص اقتران رمح اقتران أعلى سلك اقتران

وصف المنتج:

ربط عمود أولدهام هو نوع من ربط محرك العمود الدوار الذي تم تصميمه لربط عمودين معًا.هو نوع من التوصيل الصلب الذي يمكن أن توفر للتحقيق الزاوي الدقيق بين العمودينعادة ما يتم تصنيع Oldham Coupling من الألومنيوم ويتوفر في مجموعة من الأحجام ، مع قطرات خارجية تتراوح من 16-70 مم. كما أنه يأتي بلون فضي. نوع التركيب هو المسمار المثبت ،ولديها قدرة عزم 0.7-10.5 N.m Oldham Shaft Coupling مفيد بشكل خاص للتطبيقات التي تكون فيها الدقة والدقة مهمة ، مثل الروبوتات والأجهزة الطبية.

الخصائص:

اسم المنتجربط عمود أولدهام
السرعة القصوى:2500-9000 RPM
اللون:الفضة
عزم الدوران:0.7-10.5 ن.م
قطر الحفر:4-40 ملم
الوظيفة:ربط محرك العمود ، ربط التحول الشعاعي

المعلمات التقنية:

الفضة GH-45 * 46 أولدهام القرص اقتران رمح اقتران أعلى سلك اقتران 0

المعلم	ربط عمود أولدهام
اسم المنتج	ربط عمود أولدهام
قطر الحفر	4-40 ملم
السرعة القصوى	2500-9000 RPM
الوزن	6-445 غرام
عزم الدوران	0.7-10.5 ن.م
القطر الخارجي	16-70 ملم
الطول	18-77 ملم
المواد	الألومنيوم
اللون	الفضة
نوع التثبيت	وضع المسمار

معايير النموذج	القطر المشترك للثقب d1,d2	ΦD	(ل)	LF	LP	F	م	عزم الدوران للمسمار (ن.م)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

معايير النموذج	عزم دوران اسمي (N.M) *	الغرابة المسموح بها (ملم) *	زاوية الانحناء المسموح بها (°) *	الانحراف المحوري المسموح به (ملم) *	السرعة القصوى rpm	صلابة الالتواء الثابتة (N.M/rad)	لحظة الثبات (كغ.م2)	مادة غطاء العمود	مادة الشظايا	معالجة السطح	وزن (ز)
GH-16X18	0.7	0.8	3	± 0.2	9000	30	3.3x10-7	سبيكة الألومنيوم عالية المقاومة	P A 6 6	المعالجة بالأنوديز	6
GH-20X25	1.2	1.2	3	± 0.2	7000	58	1. 1x10-6				18
GH-25X28	2	1.6	3	± 0.2	6000	130	3. 1x10-6				25
GH-32x33	4.5	2	3	± 0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	± 0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	± 0.2	3500	560	3.8×10-5				136
GH-50X38	19	2.6	3	± 0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	± 0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	± 0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	± 0.2	2500	1260	3.9x10-4				445

التطبيقات:

سلسلة Tianniu GH Oldham Shaft Coupling هي حل مثالي للاتصال بالعجلة الشعاعية لأولئك الذين يحتاجون إلى ربط عمود دواري قطره الخارجي 16-70mm ،قطر ثقب من 4-40mmيحتوي على عزم دوران أقصى من 0.7-10.5N.m ، مما يجعله خيارا مثاليا للتطبيقات التي تتطلب أداءً متفوقًا.تم تصميم التوصيل لتوفير المرونة في التثبيت والمواءمة، وتصميمه المنخفض يضمن أنه سهل التثبيت والخدمة. كما أنه مقاوم للغاية للارتداء ، مما يضمن اتصالًا طويل الأمد وموثوق به. مع تصميمه المتميز ، يضمن التشغيل والخدمة.سلسلة Tianniu GH Oldham Shaft Coupling هي الحل المثالي لتطبيقات ربط العمود الدواري.

التخصيص:

الخدمة المخصصة لربط عمود أولدهام

ربط عمود أولدهام لدينا هو أفضل حل لاحتياجات ربط العمود الدوار. إنها علامة تجارية يثق بها الكثيرون وتشتهر بأدائها الموثوق به.لدينا عقدة عمود أولدهام تتميز بالصفات التالية:

اسم العلامة التجاريةتيانيو
رقم الطراز:سلسلة GH
مكان المنشأ:الصين
قطر الحفر:4-40 ملم
وزن:6-445 غرام
اللون:الفضة
القطر الخارجي:16-70 ملم
نوع التثبيت:وضع المسمار

ربط عمود أولدهام لدينا هو الخيار المثالي لأي تطبيق يتطلب ربط عمود دوار، ربط محرك العمود، أو غيرها من ناقلات القيادة.من السهل تركيبها وتوفير أداء موثوق به لسنوات قادمةاتصل بنا اليوم لمعرفة المزيد عن ربط عمود أولدهام ودعنا نساعدك في إيجاد الحل المثالي لاحتياجاتك.

الدعم والخدمات:

توفر Oldham Shaft Coupling الدعم التقني والخدمات لمساعدة العملاء في تركيب وصيانة المنتج.يمكن للعملاء الاتصال بفريق الدعم الفني لدينا للمساعدة في حل المشاكلفريقنا متاح للإجابة على أي أسئلة وتقديم إرشادات لمساعدة العملاء على الحصول على أقصى استفادة من Oldham Shaft Coupling.الدعم التقني والخدمة متاحة عبر الهاتف، البريد الإلكتروني، أو الدردشة عبر الإنترنت.

التعبئة والشحن:

تعبئة وشحن ربط عمود أولدهام

يتم تعبئة و شحن ألدهام شفت كوبلينغ وفقا لمواصفات العميل.يتم شحنها عادة في صناديق أو حاويات مصممة لحماية المنتج من التلف أثناء الشحن والتعاملتم تصميم العبوة لحماية المنتج من الظروف البيئية مثل درجة الحرارة والرطوبة.

عندما يتم شحن ألدهام شفت كوبلينغز ، يتم شحنها عادة بطريقة تضمن التسليم الآمن والمأمون. غالبًا ما يتم إغلاق الحزمة وتسميتها لسهولة التعرف عليها. بالإضافة إلى ذلك ، يتم شحن ألدهام شفت كوبلينغز بطريقة تضمن تسليم آمن وآمن.يتم فحص جميع الطرود قبل الشحن من أجل أي أضرار محتملة.

بمجرد شحن المنتج ، يتم توفير معلومات تتبع للعميل حتى يتمكن من مراقبة تقدم الشحنة. كما يتم إخطار العميل بمجرد تسليم المنتج.
