تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GHC 20 * 22
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |

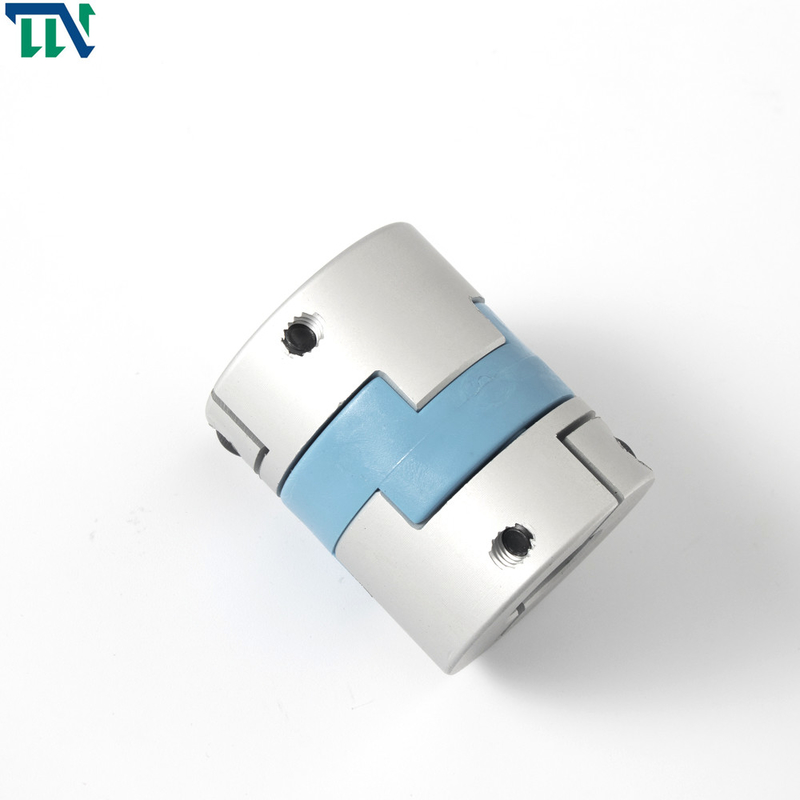

GHC 32X45 مرن أولدهام لقط رمح عبر اقتران منزلق للآلية
مقدمة عن المنتجات
تم تصميم اقتران عمود الدوران من نوع أولدهام ليثبت بشكل متساوٍ حول العمود ويوفر احتباسًا أكبر من أدوات التوصيل اللولبية الثابتة دون إتلاف العمود.ثم شد براغي التثبيت لتأمينها.هذه وصلات أولدهام.نحن المصنوعات لإنتاج جميع أنواع اقتران رمح.أدوات التوصيل المخصصة مقبولة أيضًا.
شكله خفيف ومريح للتثبيت ، مما يوفر الوقت لتجهيز وإنتاج المؤسسات.ثانيًا ، إنه مقاوم للتآكل بالزيت ويمكن عزله كهربائيًا.تتوفر اللدائن المنزلقة المختلفة.يمكن أن يسمح الانزلاق بين غلاف العمود والقطعة الوسيطة بانحرافات شعاعية وزاوية كبيرة.يمكن أن يلعب تصميم النتوء الخاص في المنتصف دورًا داعمًا ويسمح بانحرافات زاوية كبيرة بدون لحظة الانحناء ، وذلك لتقليل الحمل المحوري
مزايا اقتران أولدهام:
بادئ ذي بدء ، شكله خفيف وسهل التثبيت ، مما يوفر الوقت لتجهيز وإنتاج المؤسسات.ثانيًا ، إنه مقاوم للتآكل بالزيت ويمكن عزله كهربائيًا.تتوفر اللدائن المنزلقة المختلفة.يمكن أن يتحمل الانزلاق بين الجلبة والقطعة الوسطى انحرافات شعاعية وزاوية كبيرة.لا يولد انحراف الزاوية لحظة الانحناء ، بحيث يتم تقليل الحمل المحوري إلى أدنى حد.
ثانيًا ، الهيكل بسيط ، نطاق الحجم واسع ، لحظة القصور الذاتي صغيرة ، الاستخدام مناسب ، وهو مناسب للفحص البصري.تعمل مقاومة التآكل الزيتية الفائقة والعزل الكهربائي على تقليل الحمل المحوري الناجم عن عدم المحاذاة ، ويمكن أن يتحمل الانزلاق بين الجلبة والوسط اختلالات كبيرة في الشعاع والزاوية.
بالمقارنة مع أدوات التوصيل الأخرى ، أولاً وقبل كل شيء ، يبدو شكله خفيفًا بشكل خاص ، وهذا النوع من الأشياء هو الأكثر لفتًا للنظر ، كما أن شريط التمرير المتقاطع في المنتصف له ألوان مختلفة لتختار من بينها ، كما أنه سهل التثبيت .انها ليست مزعجة.أكبر شيء هو أنه يمكن أن يوفر الصيانة وفي نفس الوقت ، يمكن أيضًا عزله عن الكهرباء ومقاومة القاذورات ومقاومة التآكل ، وعمر الخدمة طويل نسبيًا.إنه اقتران اقتصادي ومناسب للغاية
مرحبا بكم في الاتصال بنا للحصول على مزيد من المعلومات!
معلمات المنتجات
رسومات الإنتاج
ورقة بيانات الإنتاج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GHC-16X21 | 4،5،6،6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4،5،6،6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5،6،6.35،7،8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5،6،6.35،7،8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 28 | 11.7 | 16.65 | 3 | م 3 | 1.5 |
| GHC-25X39 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 39 | 17.2 | 16.65 | 4.2 | م 3 | 1.5 |
| GHC-32X33 | 5،6،8،9،9.525،10،11،12.12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 3 | م 4 | 2.5 |
| GHC-32X45 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 45 | 20 | 19.5 | 4.5 | م 4 | 2.5 |
| GHC-40X50 | 8،9،9.525،10،11،12،14،15،16،17،18،19 | 40 | 50 | 23 | 18.4 | 7 | م 5 | 7 |
| GHC-45X46 | 8،9،9.525،10،11،12،14،15،16،17،18،19،20،22 | 45 | 46 | 21 | 18.4 | 7 | م 5 | 7 |
| GHC-50X53 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 53 | 24 | 15 | 7.5 | م 6 | 12 |
| GHC-50X58 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 58 | 26.5 | 17.5 | 8 | م 6 | 12 |
| GHC-55X57 | 10،11،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 57 | 26 | 17.5 | 7.8 | م 6 | 12 |
| GHC-63X71 | 14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 71 | 33 | 24 | 10 | م 8 | 20 |
| GHC-70X77 | 14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 70 | 77 | 29.5 | 25 | 12 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5 × 10-7 | سبائك الألومنيوم عالية القوة | السلطة الفلسطينية 6 6 | العلاج بأنودة | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9 × 10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5 × 10 - 6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
