تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GHC 45 * 46
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |

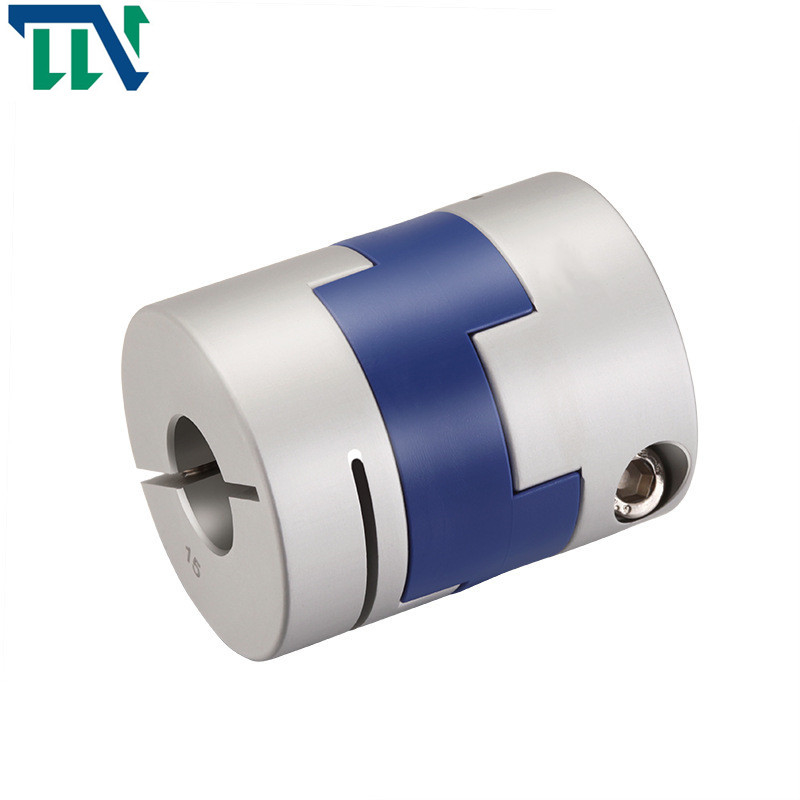

GHC 45X46 لقط رمح عبر اقتران المنزلق لاتصال الصناعة
مزايا
1. يتم توصيل منتصف الوصلة بكتلة عرضية
2. السماح بالانحرافات الزاويّة والشعاعيّة الكبيرة
3. صفر رد فعل عنيف
4. صلابة عالية وحساسية عزم الدوران
5. هيكل بسيط ، مقاومة التآكل الزيتي وعزل نقطة المتابعة
يرجى الاتصال بنا للحصول على مزيد من المعلومات !
معلمات المنتجات
رسومات الإنتاج
ورقة بيانات الإنتاج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GHC-16X21 | 4،5،6،6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4،5،6،6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5،6،6.35،7،8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5،6،6.35،7،8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 28 | 11.7 | 16.65 | 3 | م 3 | 1.5 |
| GHC-25X39 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 39 | 17.2 | 16.65 | 4.2 | م 3 | 1.5 |
| GHC-32X33 | 5،6،8،9،9.525،10،11،12.12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 3 | م 4 | 2.5 |
| GHC-32X45 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 45 | 20 | 19.5 | 4.5 | م 4 | 2.5 |
| GHC-40X50 | 8،9،9.525،10،11،12،14،15،16،17،18،19 | 40 | 50 | 23 | 18.4 | 7 | م 5 | 7 |
| GHC-45X46 | 8،9،9.525،10،11،12،14،15،16،17،18،19،20،22 | 45 | 46 | 21 | 18.4 | 7 | م 5 | 7 |
| GHC-50X53 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 53 | 24 | 15 | 7.5 | م 6 | 12 |
| GHC-50X58 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 58 | 26.5 | 17.5 | 8 | م 6 | 12 |
| GHC-55X57 | 10،11،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 57 | 26 | 17.5 | 7.8 | م 6 | 12 |
| GHC-63X71 | 14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 71 | 33 | 24 | 10 | م 8 | 20 |
| GHC-70X77 | 14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 70 | 77 | 29.5 | 25 | 12 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5 × 10-7 | سبائك الألومنيوم عالية القوة | السلطة الفلسطينية 6 6 | العلاج بأنودة | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9 × 10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5 × 10 - 6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
