تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GHC 32 * 45
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |

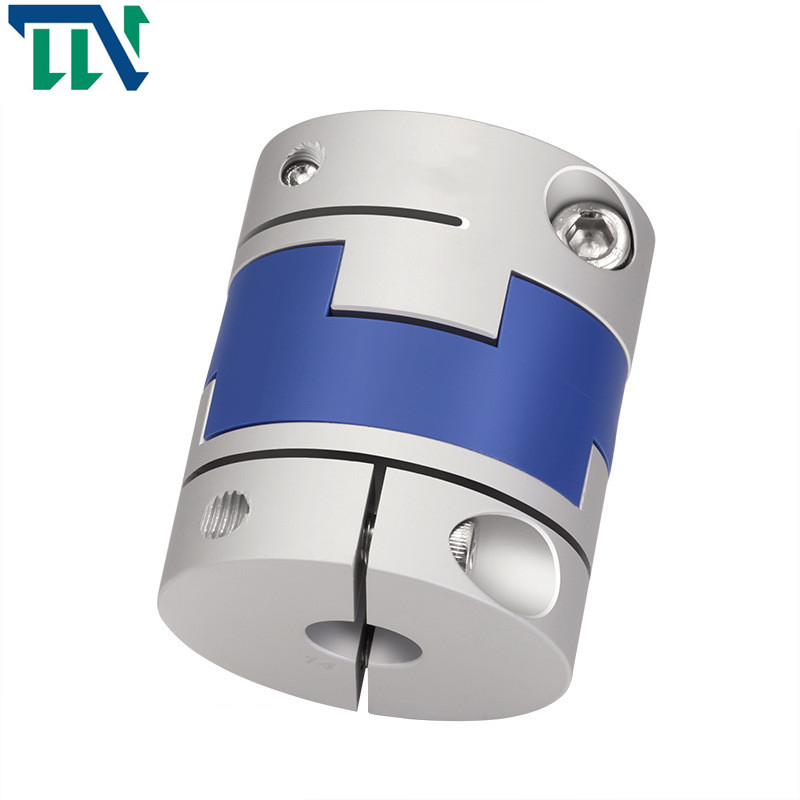

GHC 32X45 مرن أولدهام لقط رمح عبر اقتران منزلق للآلية
معلمات المنتجات
رسومات الإنتاج
ورقة بيانات الإنتاج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GHC-16X21 | 4،5،6،6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4،5،6،6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5،6،6.35،7،8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5،6،6.35،7،8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 28 | 11.7 | 16.65 | 3 | م 3 | 1.5 |
| GHC-25X39 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 39 | 17.2 | 16.65 | 4.2 | م 3 | 1.5 |
| GHC-32X33 | 5،6،8،9،9.525،10،11،12.12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 3 | م 4 | 2.5 |
| GHC-32X45 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 45 | 20 | 19.5 | 4.5 | م 4 | 2.5 |
| GHC-40X50 | 8،9،9.525،10،11،12،14،15،16،17،18،19 | 40 | 50 | 23 | 18.4 | 7 | م 5 | 7 |
| GHC-45X46 | 8،9،9.525،10،11،12،14،15،16،17،18،19،20،22 | 45 | 46 | 21 | 18.4 | 7 | م 5 | 7 |
| GHC-50X53 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 53 | 24 | 15 | 7.5 | م 6 | 12 |
| GHC-50X58 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 58 | 26.5 | 17.5 | 8 | م 6 | 12 |
| GHC-55X57 | 10،11،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 57 | 26 | 17.5 | 7.8 | م 6 | 12 |
| GHC-63X71 | 14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 71 | 33 | 24 | 10 | م 8 | 20 |
| GHC-70X77 | 14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 70 | 77 | 29.5 | 25 | 12 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5 × 10-7 | سبائك الألومنيوم عالية القوة | السلطة الفلسطينية 6 6 | العلاج بأنودة | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9 × 10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5 × 10 - 6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
مقدمة عن المنتجات
تم تصميم اقتران عمود الدوران من نوع أولدهام ليثبت بشكل متساوٍ حول العمود ويوفر احتباسًا أكبر من أدوات التوصيل اللولبية الثابتة دون إتلاف العمود.ثم شد براغي التثبيت لتأمينها.هذه وصلات أولدهام.نحن المصنوعات لإنتاج جميع أنواع اقتران رمح.أدوات التوصيل المخصصة مقبولة أيضًا.
شكله خفيف ومريح للتثبيت ، مما يوفر الوقت لتجهيز وإنتاج المؤسسات.ثانيًا ، إنه مقاوم للتآكل بالزيت ويمكن عزله كهربائيًا.تتوفر اللدائن المنزلقة المختلفة.يمكن أن يسمح الانزلاق بين غلاف العمود والقطعة الوسيطة بانحرافات شعاعية وزاوية كبيرة.يمكن أن يلعب تصميم النتوء الخاص في المنتصف دورًا داعمًا ويسمح بانحرافات زاوية كبيرة بدون لحظة الانحناء ، وذلك لتقليل الحمل المحوري
مبدأ عمل اقتران المنزلق المتقاطع: يتم محاذاة العمودين عن طريق توسيع الثقوب والمسامير ، ويتم نقل عزم الدوران عن طريق ضغط وقص قضيب الترباس ؛يتم محاذاة كتف أحد نصفي التعشيق مع الأخدود الموجود في نصف التعشيق الآخر.يمكن أن تكون البراغي التي تربط نصف الوصلات عبارة عن مسامير عادية من الدرجة و B ، وينتقل عزم الدوران عن طريق لحظة الاحتكاك لسطح الوصلة لنصف الوصلات.بشكل عام ، يتم استخدام 45 فولاذ.بعد المعالجة الحرارية السطحية ، تتحسن صلابته إلى حد ما.ومع ذلك ، فإن بعض الشركات المصنعة تستخدم فولاذ Q275 بشكل منفصل ، لذا فإن المعالجة الحرارية غير مطلوبة.يتم الجمع بين الوصلتين واللوحة الوسيطة.على الرغم من عدم وجود دوران نسبي ، فإن عمود الإدارة يعمل بنفس سرعة عمود الإدارة لضمان كفاءة التشغيل.أداة التوصيل المتقاطعة المنزلق مناسبة للعديد من المناسبات ، مثل مقياس سرعة الدوران ، وجهاز التشفير ، والقضيب اللولبي ، والآلات الصناعية
مرحبا بكم في الاتصال بنا لمزيد من المعلومات!
