تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GH
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح أولدهام |
مواد: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GH |
بنية: |
اقتران رمح أولدهام |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
اسم: |
اقتران رمح أولدهام |
مواد: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GH |
بنية: |
اقتران رمح أولدهام |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
5 - 14 مم الداخلية تتحمل أولدهام شافت اقتران لمصنع التصنيع
مقدمة عن المنتجات

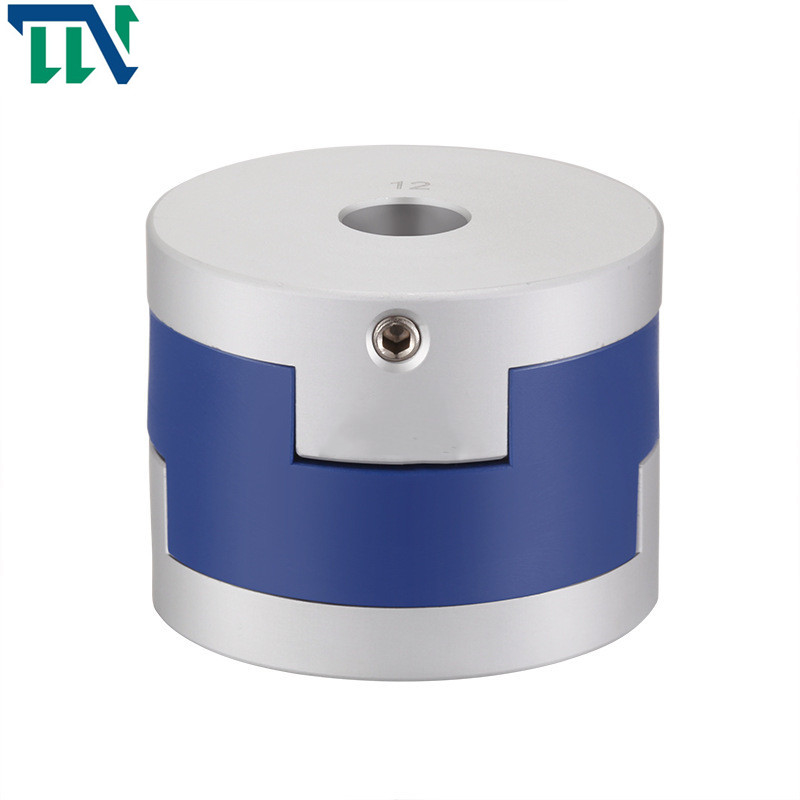

تم تصميم اقتران عمود الدوران من نوع Oldham بحيث يتم تثبيته بالتساوي حول العمود وتوفير احتفاظ أكبر من أدوات التوصيل اللولبية الثابتة دون إتلاف العمود.ثم شد براغي التثبيت لتأمينها.هذه وصلات أولدهام
ميزات المنتجات
> تستخدم وصلات عمود أولدهام ماركة Tianniu مادة غروانية مستوردة من PA66 ، والتي تتمتع بمقاومة تآكل جيدة ومقاومة للتآكل وعزل كهربائي
>استخدام وصلات عمود أولدهام ماركة Tianniuيمكن أن يعوض التصميم المنزلق الانحراف الشعاعي والزاوي بشكل أكثر فعالية
>استخدام وصلات عمود أولدهام ماركة Tianniuتصميم قابل للفصل ، سهل التركيب
>وصلات عمود أولدهام ماركة Tianniuطريقة التثبيت لقط المسمار
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والوصلات الصلبة ، والوصلات العامة ، والوصلات الانزلاقية المتقاطعة ، والوصلات المتعرجة ، ووصلات الخوار ، ووصلات الغشاء المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
معلمات المنتجات
رسومات الإنتاج
ورقة بيانات الإنتاج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GH-16X18 | 4،5،6،6.35،7،8 | 16 | 18 | 7.1 | 11.6 | 3.55 | م 3 | 0.7 |
| GH-20X25 | 5،6،6.35،7،8،9،9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | م 4 | 1.7 |
| GH-25X28 | 5،6،6.35،8،9،9.525،10،11،12،14 | 25 | 28 | 11.7 | 16.65 | 5.58 | م 4 | 1.7 |
| GH-32x33 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 7 | م 4 | 1.7 |
| GH-40X35 | 8،9،9.525،10،11،12،12.7،14،14،16،17،18،19،20 | 40 | 35 | 15.5 | 18.4 | 7.75 | م 4 | 1.7 |
| GH-45X46 | 8،9،9.525،10،11،12.7،14،15،16،17،18،19،20،22 | 45 | 46 | 21.5 | 18.4 | 9 | م 5 | 4 |
| GH-50X38 | 10،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 38 | 16.5 | 15 | 8.25 | م 5 | 4 |
| GH-55X57 | 10،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 57 | 27 | 17.5 | 10.5 | م 5 | 4 |
| GH-63X47 | 14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 47 | 21 | 17.5 | 10.5 | م 6 | 8.4 |
| GH-70X77 | 16،17،18،19،20،22،24،25،28،30،32،38،40 | 70 | 77 | 36.5 | 25 | 13.5 | م 8 | 10.5 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء الساكن (نيوتن متر / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GH-16X18 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 3.3x10-7 | سبائك الألومنيوم عالية القوة | السلطة الفلسطينية 6 6 | العلاج بأنودة | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 9.6 × 10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ± 0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ± 0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0.2 | 2500 | 1200 | 8.3 × 10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ± 0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
