تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: Tianniu
Model Number: GH Series
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 10000 شهريا
اللون: |
فضة |
المواد: |
الألومنيوم |
عزم الدوران: |
0.7-10.5 نيوتن متر |
القطر الخارجي: |
16-70 ملم |
اسم المنتج: |
أولدهام شافت اقتران |
الطول: |
18-77 ملم |
السرعة القصوى: |
2500-9000 RPM |
الوزن: |
6-445 ز |
اللون: |
فضة |
المواد: |
الألومنيوم |
عزم الدوران: |
0.7-10.5 نيوتن متر |
القطر الخارجي: |
16-70 ملم |
اسم المنتج: |
أولدهام شافت اقتران |
الطول: |
18-77 ملم |
السرعة القصوى: |
2500-9000 RPM |
الوزن: |
6-445 ز |

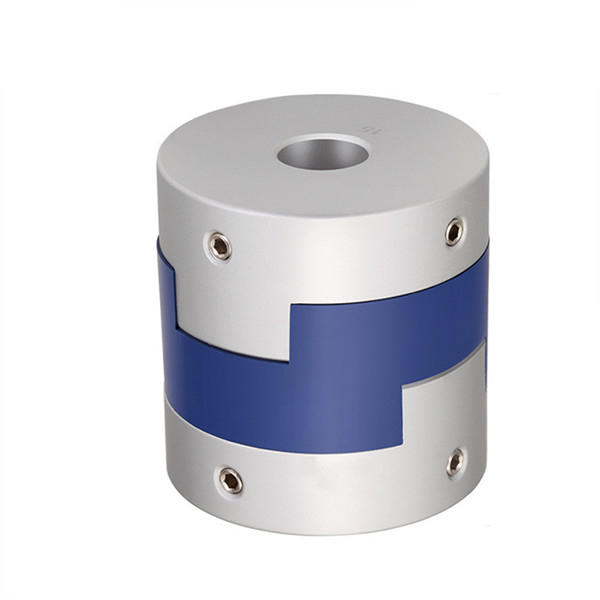

ربط عمود أولدهام Oldham Shaft Coupling هو حل موثوق و صلب للربط القائم على محرك العمود ذو الانحراف الإشعاعي المصمم لتوفير اتصال مرن بين عمودين. يتم توفير الربط بأحجام مختلفة ،مع قطر ثقب يتراوح بين 4-40 ملم، الطول من 18-77 ملم، والوزن من 6-445 غرام، وتصنع من مواد الألومنيوم المقاومة.وتشمل خصائصها المتميزة لون فضي وقدرة التنقل الشعاعي لربط محرك العمود أكثر كفاءةوهي مناسبة لكل من التطبيقات منخفضة والسرعة العالية، وتوفير أداء موثوق به وسهولة الصيانة.عقدة عقدة أولدهام هو حل موثوق للغاية وطويل الأمد لتطبيقات عقدة محرك العمودمما يجعلها مثالية لمجموعة متنوعة من الصناعات.
| الصفة | القيمة |
|---|---|
| اسم المنتج | ربط عمود أولدهام |
| نوع التثبيت | وضع المسمار |
| اللون | الفضة |
| المواد | الألومنيوم |
| الطول | 18-77 ملم |
| القطر الخارجي | 16-70 ملم |
| قطر الحفر | 4-40 ملم |
| عزم الدوران | 0.7-10.5 ن.م |
| السرعة القصوى | 2500-9000 RPM |
| الوزن | 6-445 غرام |
| معايير النموذج | القطر المشترك للثقب d1,d2 | ΦD | (ل) | LF | LP | F | م | عزم الدوران للمسمار (ن.م) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
سلسلة Tianniu GH Oldham Shaft Coupling هي عبارة عن عقدة عجلة تدور مثالية تستخدم لربط عجلتين متوازيتين ويمكن استخدامها لنقل العزم الدوري مع السماح بتحريك شعاعي.إنها مصنوعة من مادة الألومنيوم عالية الجودة، خفيفة الوزن، ويمكن أن تحمل 0.7-10.5 ن.م عزم الدوران. سرعة أقصى 2500-9000 دورة في الدقيقة، ووزنها هو 6-445 غرام.الروبوتات، والمعدات السيارات والطبية، ومعدات الطباعة. هو عقدة عمود دورانية مثالية للسرعة العالية، وانخفاض الاهتزازات والعمليات منخفضة الضوضاء.
نحن نقدم مجموعة واسعة منربط عمود أولدهاملتلبية احتياجاتك المحددةالألومنيوم، ويأتي في مجموعة منالفضةالألوانسلسلة Tianniu GHتم تصميم Oldham Shaft Coupling للأداء والموثوقية المتفوقين. إنه مثالي للتحرك الشعاعي وتطبيقات الارتباط الضارية البسيطة.
بلديربط عمود أولدهاممصممة لتوفير أقصى قدر من الأداء والموثوقيةالنزوح الشعاعيوالحد الأدنى من ردود الفعلتطبيقات الارتباط. نحن نضمن أن منتجاتنا هي من أعلى جودة وتقدم أداءً متفوقًا. اتصل بنا اليوم لمعرفة المزيد عن تطبيقات Oldham Shaft Coupling المخصصة.
في أولدهام، نعتقد في توفير الدعم التقني المتميز والخدمة لعملائنا ونحن ملتزمون بمساعدتك في الحصول على أقصى استفادة من عقدة أولدهام.فريقنا من المهندسين ذوي الخبرة متاح للإجابة على أي أسئلة قد يكون لديك حول التثبيت، التشغيل، الصيانة، وإصلاح الأخطاء.
نحن نقدم أيضاً مجموعة واسعة من الخدمات للحفاظ على تشغيل ربط عمود أولدهام بسلاسة من التثبيت إلى الإصلاح، فريق خبرائنا سيكونون مستعدين لمساعدتك.نحن نقدم أيضا خدمات الصيانة الوقائية لضمان Oldham الخاص بك شفت التوصيل هو دائما في حالة ممتازة.
تم تصميم دعمنا التقني وخدماتنا لمساعدتك على الحصول على أقصى استفادة من ربط عمود أولدهام الخاص بك. إذا كنت بحاجة إلى مساعدة، يرجى عدم التردد في الاتصال بنا. نتطلع إلى سماع منك.
عقدة المرفقات الشهرية (أولدهام)
سيتم تعبئة ربط عمود أولدهام في صندوق كرتوني قوي يُثبت بلفائف الفقاعات.سيتم وضع علامة على الحزمة مع رقم تتبع فريد.
سيتم شحنها من خلال خدمة خدمة رسالة ذات سمعة جيدة.سوف نقدم معلومات تتبع بمجرد شحن الحزمة بحيث يمكن للعميل تتبع الطلب وتكون على علم بتاريخ التسليم المتوقع.
