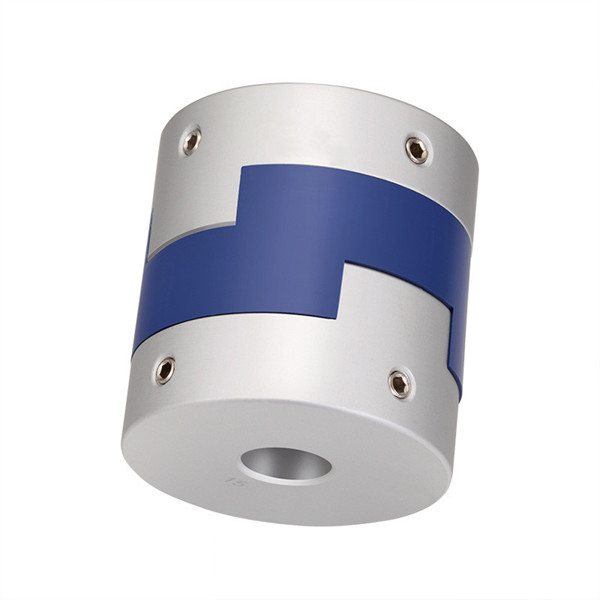

ربط عمود أولدهام عالي السرعة GH سلسلة ربط عمود

Name: ربط عمود أولدهام عالي السرعة GH سلسلة ربط عمود
Brand: Tianniu
SKU: GH Series
Rating: 5 (174 reviews)

تفاصيل المنتج

Place of Origin: China

اسم العلامة التجارية: Tianniu

Model Number: GH Series

شروط الدفع والشحن

الحد الأدنى لكمية: 2 قطعة

الأسعار: Negotiable

تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة

وقت التسليم: 5-10 أيام عمل

شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

القدرة على العرض: 10000 شهريا

احصل على أفضل سعر

اتصل بنا الآن

المواصفات

الوصف

المواصفات

إبراز:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    سلسلة GH Oldham Shaft Coupling,ربط عمود أولدهام عالي السرعة,عقدة ألومنيوم أولدهام, High Speed Oldham Shaft Coupling, Aluminum Oldham Coupling


المواد:	الألومنيوم	اسم المنتج:	أولدهام شافت اقتران
الطول:	18-77 ملم	قطر تتحمل:	4-40 ملم
نوع التركيب:	مجموعة المسمار	الوزن:	6-445 ز
السرعة القصوى:	2500-9000 RPM	القطر الخارجي:	16-70 ملم

المواد:	الألومنيوم
اسم المنتج:	أولدهام شافت اقتران
الطول:	18-77 ملم
قطر تتحمل:	4-40 ملم
نوع التركيب:	مجموعة المسمار
الوزن:	6-445 ز
السرعة القصوى:	2500-9000 RPM
القطر الخارجي:	16-70 ملم

الوصف

ربط عمود أولدهام عالي السرعة GH سلسلة ربط عمود

وصف المنتج:

عقدة عمود أولدهام عالية السرعة سلسلة GH عقدة عمود

ربط عمود أولدهام هو نوع من ربط العمود الدواري مصمم خصيصًا لتطبيقات الحمل العالي. يتم تصنيعه من الألومنيوم من أجل القوة والمتانة المتفوقة ،ومتاحة في لون فضينوع التثبيت هو المسمار المثبت ، والقطر الخارجي المتاح يتراوح من 16-70 مم ، في حين يتراوح الطول من 18-77 مم.إنه الحل المثالي لمجموعة واسعة من تطبيقات الحمل العالي مثل Oldham Disc Coupling.

الخصائص:

اسم المنتج: عقدة عمود أولدهام
الطول: 18-77 ملم
عزم الدوران: 0.7-10.5 ن.م
المواد: الألومنيوم
قطر الحفر: 4-40 ملم
ربط التنقل الشعاعي
ربط التنقل الشعاعي
ربط محرك العمود

المعلمات التقنية:

ربط عمود أولدهام عالي السرعة GH سلسلة ربط عمود 0

الممتلكات	القيمة
اسم المنتج	ربط عمود أولدهام
نوع التثبيت	وضع المسمار
القطر الخارجي	16-70 ملم
قطر الحفر	4-40 ملم
الطول	18-77 ملم
الوزن	6-445 غرام
المواد	الألومنيوم
اللون	الفضة
السرعة القصوى	2500-9000 RPM
أقصى عزم	0.7-10.5 ن.م
النوع	ربط التنقل الشعاعي

معايير النموذج	القطر المشترك للثقب d1,d2	ΦD	(ل)	LF	LP	F	م	عزم الدوران للمسمار (ن.م)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

معايير النموذج	عزم دوران اسمي (N.M) *	الغرابة المسموح بها (ملم) *	زاوية الانحناء المسموح بها (°) *	الانحراف المحوري المسموح به (ملم) *	السرعة القصوى rpm	صلابة الالتواء الثابتة (N.M/rad)	لحظة الثبات (كغ.م2)	مادة غطاء العمود	مادة الشظايا	معالجة السطح	وزن (ز)
GH-16X18	0.7	0.8	3	± 0.2	9000	30	3.3x10-7	سبيكة الألومنيوم عالية المقاومة	P A 6 6	المعالجة بالأنوديز	6
GH-20X25	1.2	1.2	3	± 0.2	7000	58	1. 1x10-6				18
GH-25X28	2	1.6	3	± 0.2	6000	130	3. 1x10-6				25
GH-32x33	4.5	2	3	± 0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	± 0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	± 0.2	3500	560	3.8×10-5				136
GH-50X38	19	2.6	3	± 0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	± 0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	± 0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	± 0.2	2500	1260	3.9x10-4				445

التطبيقات:

ربط عمود أولدهاممن تيانيو، GH Series، المصنوعة في الصين، هي ربط قرص موثوق به مع نطاق عزم الدوران من 0.7-10.5 ن.م وقطر خارجي من 16-70 مم.الفضة مجموعة نوع تركيب المسمار يضمن موثوقة ومتانة حتى في التطبيقات الصعبةتشتهر علامة Oldham Shaft Coupling بقوتها واستقرارها. إنها خيار مثالي للعديد من التطبيقات التي تتطلب اتصالًا موثوقًا ودقيقًا بين عمودين.لديها امتصاص الصدمات الممتازة والقدرة على تخفيف الاهتزازكما أنه مقاوم للغاية للتآكل وله عمر خدمة طويل. يعد ربط عمود أولدهام الاختيار المثالي للعديد من التطبيقات الصناعية.

التخصيص:

ربط عمود أولدهام

ربط القرص أولدهام هو ربط محرك عمود يتم تصنيعه من قبل تيانيو وهو جزء من سلسلة GH. يمكن لهذا النوع من تركيب المسمار المثبت الوصول إلى سرعة قصوى تبلغ 2500-9000 دورة في الدقيقة وعزم دوران يبلغ 0.7-10.5 ن.م. وهي مصنوعة من الألومنيوم مما يعطيها قوة كبيرة ومتانة.

اسم المنتج: عقدة عمود أولدهام
اسم العلامة التجارية: Tianniu
رقم الطراز: سلسلة GH
مكان المنشأ: الصين
نوع التركيب: المسمار المثبت
السرعة القصوى: 2500-9000 RPM
عزم الدوران: 0.7-10.5 ن.م
المواد: الألومنيوم

الدعم والخدمات:

الدعم التقني وخدمة ربط عمود أولدهام

في "أولدهام شافت كوبلينغ" نحن نفهم أن رضا العملاء هو من أهمية قصوىلهذا نقدم الدعم الفني والخدمة لضمان أن عملائنا الحصول على أقصى قدر من منتجاتهمفريقنا من الفنيين ذوي الخبرة يمكن أن تساعدك في حل أي مشاكل قد يكون لديك، الإجابة على أي أسئلة قد يكون لديك،وتوفير المشورة الخبيرة لضمان أن تحصل على أقصى استفادة من Oldham شفت الاقتران الخاص بك.

نحن نقدم أيضاً مجموعة واسعة من خدمات الإصلاح والصيانة للحفاظ على ربط عمود أولدهام الخاص بك في حالة ممتازة سواء كنت بحاجة إلى قطع غيار أو صيانة منتظمة أو إصلاحات كبيرةفريقنا من الفنيين ذوي الخبرة يمكن أن تساعدك على الحصول على العمل بسرعة وكفاءة.

إذا كان لديك أي أسئلة حول دعمنا التقني والخدمة، يرجى لا تتردد فياتصل بنا.

التعبئة والشحن:

عادةً ما يتم تعبئة جميع العناصر في صناديق الكرتون الواقية.يمكن إضافة غطاء إضافي وحماية عند الطلبفي حالة الشحن الدولي، سيتم تأمين جميع البنود في صندوق خشبي للحماية الإضافية. طرق الشحن تختلف، اعتمادا على متطلبات العميل، ويمكن أن تشمل الجو، البرية،والشحن البحري.
