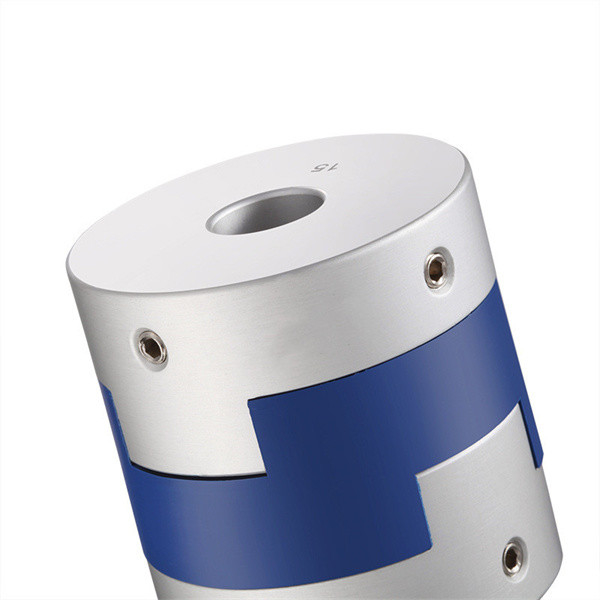

سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية
سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية
سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية
سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية
سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية
سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية
سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية

سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية

تفاصيل المنتج

Place of Origin: China

اسم العلامة التجارية: Tianniu

Model Number: GH Series

شروط الدفع والشحن

الحد الأدنى لكمية: 2 قطعة

تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة

وقت التسليم: 5-10 أيام عمل

القدرة على العرض: 10000 شهريا

احصل على أفضل سعر
اتصل بنا الآن

المواصفات

الوصف
المواصفات
إبراز:

أوتوماتيكاً عقدة عمود أولدهام,سلسلة GH Oldham Coupling,GH 25x28 عقدة عمود أولدهام

عزم الدوران:
0.7-10.5 نيوتن متر
الوزن:
6-445 ز
اللون:
فضة
قطر تتحمل:
4-40 ملم
المواد:
الألومنيوم
القطر الخارجي:
16-70 ملم
السرعة القصوى:
2500-9000 RPM
الطول:
18-77 ملم
عزم الدوران:
0.7-10.5 نيوتن متر
الوزن:
6-445 ز
اللون:
فضة
قطر تتحمل:
4-40 ملم
المواد:
الألومنيوم
القطر الخارجي:
16-70 ملم
السرعة القصوى:
2500-9000 RPM
الطول:
18-77 ملم
الوصف
سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية

وصف المنتج:

ربط عمود أولدهام

ربط عمود أولدهام ، المعروف أيضًا باسم ربط قرص أولدهام ، هو نوع من ربط محرك العمود المصمم لتوفير أداء متفوق في التطبيقات الديناميكية.يتميز هذا الارتباط بضعفه الخفيفيحتوي على مجموعة من الوزن من 6-445 غرام ، وقطر الحفر من 4-40 مم وسرعة قصوى من 2500-9000 دورة في الدقيقة. يضمن لونه الفضي مظهرًا أنيقًا وحديثًا.

تم إنشاء Oldham Shaft Coupling لتلبية متطلبات الصناعة الأكثر تطلباًقوة عالية ومقاومة للتآكل تجعلها مناسبة لمجموعة واسعة من التطبيقاتكما تم تصميمه لتوفير خفض الاهتزاز ممتازة، ضوضاء منخفضة وطول العمر.

عقدة "أولدهام" هي الخيار المثالي للتطبيقات التي تتطلب أداءً وموثوقية متفوقة.لونه الفضي وبناء خفيف الوزن يجعله خيارا رائعا لكل من التطبيقات الصناعية والمستهلكة.



الخصائص:

  • اسم المنتج: عقدة عمود أولدهام
  • المواد: الألومنيوم
  • قطر الحفر: 4-40 ملم
  • السرعة القصوى: 2500-9000 RPM
  • عزم الدوران: 0.7-10.5 ن.م



المعلمات التقنية:



سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية 0



معايير النموذج القطر المشترك للثقب d1,d2 ΦD (ل) LF LP F م عزم الدوران للمسمار
(ن.م)
GH-16X18 4,5,6,6.35,7,8 16 18 7.1 11.6 3.55 M3 0.7
GH-20X25 5,6,6.35,7,8,9,9.525 20 25 9.1 12.7 4.55 M4 1.7
GH-25X28 5,6,6.35,8,9,9.525,10,11,12,14 25 28 11.7 16.65 5.58 M4 1.7
GH-32x33 5,6,8,9,9.525,10,11,12,12.7,14,15,16 32 33 14 19.5 7 M4 1.7
GH-40X35 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 40 35 15.5 18.4 7.75 M4 1.7
GH-45X46 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 45 46 21.5 18.4 9 M5 4
GH-50X38 10,12,12.7,14,15,16,17,18,19,20,22,24,25 50 38 16.5 15 8.25 M5 4
GH-55X57 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 55 57 27 17.5 10.5 M5 4
GH-63X47 14,15,16,17,18,19,20,22,24,25,28,30,32 63 47 21 17.5 10.5 M6 8.4
GH-70X77 16,17,18,19,20,22,24,25,28,30,32,38,40 70 77 36.5 25 13.5 M8 10.5

معايير النموذج عزم دوران اسمي
(N.M) *		 الغرابة المسموح بها
(ملم) *		 زاوية الانحناء المسموح بها
(°) *		 الانحراف المحوري المسموح به
(ملم) *		 السرعة القصوى
rpm		 صلابة الالتواء الثابتة
(N.M/rad)		 لحظة الثبات
(كغ.م2)		 مادة غطاء العمود مادة الشظايا معالجة السطح وزن
(ز)
GH-16X18 0.7 0.8 3 ± 0.2 9000 30 3.3x10-7 سبيكة الألومنيوم عالية المقاومة P A 6 6 المعالجة بالأنوديز 6
GH-20X25 1.2 1.2 3 ± 0.2 7000 58 1. 1x10-6 18
GH-25X28 2 1.6 3 ± 0.2 6000 130 3. 1x10-6 25
GH-32x33 4.5 2 3 ± 0.2 4800 270 9.6x10-6 44
GH-40X35 9 2.4 3 ± 0.2 3600 520 2.3x10-5 81
GH-45X46 12 2.8 3 ± 0.2 3500 560 3.8×10-5 136
GH-50X38 19 2.6 3 ± 0.2 3000 800 1.8x10-4 142
GH-55X57 22 3.3 3 ± 0.2 2800 795 8.0x10-4 255
GH-63X47 19 3 3 ± 0.2 2500 1200 8.3x10-4 320
GH-70X77 56 3.8 3 ± 0.2 2500 1260 3.9x10-4 445
المعلم المواصفات
اسم المنتج ربط عمود أولدهام
الوزن 6-445 غرام
عزم الدوران 0.7-10.5 ن.م
نوع التثبيت وضع المسمار
القطر الخارجي 16-70 ملم
المواد الألومنيوم
اللون الفضة
قطر الحفر 4-40 ملم
السرعة القصوى 2500-9000 RPM
الطول 18-77 ملم
النوع ربط العمود الدواري، ربط محرك العمود



التطبيقات:

Tianniu GH Series Oldham Shaft Coupling هو حل فعال من حيث التكلفة وموثوق به لربط عمودين في نظام محرك.خفيفة الوزن ولكنها متينة ومقاومة للتآكلتم تصميم هذا الارتباط لتوفير محاذاة آمنة ودقيقة للعمود وتقليل الاهتزاز. وهو متوفر في مجموعة واسعة من القطرات الخارجية من 16-70 مم ووزن من 6-445 غراما،مما يجعلها مناسبة لمجموعة متنوعة من التطبيقاتمن السهل تثبيته مع نوع تركيب المسمار المحدد ، وهو مثالي لدفع العمود عالي السرعة ، مثل في الناقلات والمضخات والمضغوطات والمحركات.انها مناسبة أيضا للمساحات الضيقةسلسلة Tianniu GH Oldham Shaft Coupling هو الخيار المثالي لأولئك الذين يبحثون عن أداء موثوق به في ربط محرك العمود.



التعبئة والشحن:

تعبئة و شحن عقدة أولدهام:

عادة ما يتم شحن أجهزة ربط عمود أولدهام في أكياس بلاستيكية أو صناديق من الورق المقوى أو صناديق خشبية.يتم تغليفها أولاً في غلاف الفقاعات ومن ثم يتم تعبئتها في الحاوية المناسبةلحماية إضافية، يمكن أن تغلق العبوة بشريط مقاوم للتلاعب.



سلسلة GH-25*28 Oldham Shaft Coupling للأتمتة الصناعية 1

Tags:

18mm اقتران رمح,

16mm اقتران رمح,

اقتران نمط أولدهام
