تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: Tianniu
Model Number: GH Series
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 10000 شهريا
اسم المنتج: |
أولدهام شافت اقتران |
الوزن: |
6-445 ز |
نوع التركيب: |
مجموعة المسمار |
السرعة القصوى: |
2500-9000 RPM |
المواد: |
الألومنيوم |
عزم الدوران: |
0.7-10.5 نيوتن متر |
الطول: |
18-77 ملم |
اللون: |
فضة |
اسم المنتج: |
أولدهام شافت اقتران |
الوزن: |
6-445 ز |
نوع التركيب: |
مجموعة المسمار |
السرعة القصوى: |
2500-9000 RPM |
المواد: |
الألومنيوم |
عزم الدوران: |
0.7-10.5 نيوتن متر |
الطول: |
18-77 ملم |
اللون: |
فضة |

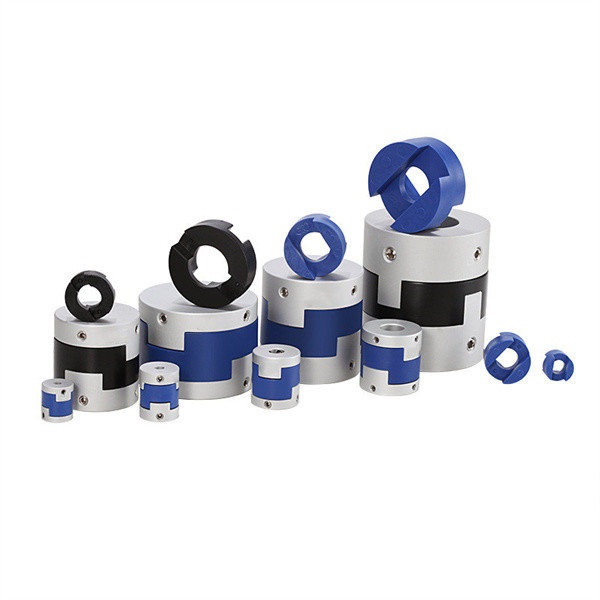

ربط عمود أولدهام هو ربط تحريك شعاعي يوفر ربط عمود دوران فعال وموثوق به.تم تصميم هذا الارتباط لتوفير دقة دوران عالية ومقاومة دوران منخفضةيحتوي على بنية من قطعة واحدة تسمح بسهولة التثبيت والصيانة. يعد ربط القرص Oldham مناسبًا لمجموعة واسعة من التطبيقات ،بما في ذلك التطبيقات عالية السرعة والعزم العكسي العاليتم تصميمه لاستخدامه مع عمود قطره 4-40 مم ، ويتم تركيبه بشكل آمن مع نوع تركيب المسمار المثبت.مع أدائها الموثوق به، حياة خدمة طويلة، وقيمة ممتازة، عقدة أولدهام هو الخيار المثالي للعديد من التطبيقات.
| المعلم | القيمة |
|---|---|
| اسم المنتج | ربط عمود أولدهام |
| نوع التثبيت | وضع المسمار |
| الطول | 18-77 ملم |
| عزم الدوران | 0.7-10.5 ن.م |
| قطر الحفر | 4-40 ملم |
| الوزن | 6-445 غرام |
| اللون | الفضة |
| القطر الخارجي | 16-70 ملم |
| السرعة القصوى | 2500-9000 RPM |
| المواد | الألومنيوم |
| النوع | ربط العمود الدواري، ربط النقل الشعاعي، ربط قرص أولدهام |
| معايير النموذج | القطر المشترك للثقب d1,d2 | ΦD | (ل) | LF | LP | F | م | عزم الدوران للمسمار (ن.م) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
تمتلك Tianniu GH Series Oldham Shaft Coupling ميزة ربط العمود الدوارية التي تسمح بالاتصال الفعال والفعال بين عمودين دواريين.هذا Oldham القرص القابض مصنوع من مواد الألومنيوم خفيفة الوزن عالية الجودة وتتوفر في مجموعة متنوعة من الأحجام التي تتراوح من 6 إلى 445 غرامايحتوي أيضًا على نوع مناسب لتركيب المسمار لسهولة التثبيت. يمكن أن يتراوح قطر الحفر من هذا القرص القرص Oldham من 4 إلى 40 مم ، مما يجعله مناسبًا للعديد من التطبيقات.هذا Oldham عقدة العمود هو منتج موثوقة ودائمة التي تم تصميمها لتقديم اتصال موثوقة وفعالة من حيث التكلفة بين اثنين من العمود الدوريإنه حل مثالي للتطبيقات مثل المضخات والضاغطات وغيرها من الآلات حيث يكون ربط العمود الدواري ضروريًا.
ربط عمود أولدهامهو ربط عمود دواري يتم تصنيعه من قبل تيانيو. لديه رقم نموذج GH Series ويتم تصميمه وتصنيعه في الصين. هذا ربط القرص أولدهام لديه قطر ثقب من 4-40 ملم،بطول 18-77 ملميبلغ قطرها الخارجي 16-70 ملم. لونه فضي ، وهو مصنوع من الألومنيوم. هذا القرص القرص هو مثالي للتطبيقات التي تتطلب محاذاة دقة وتشغيل سلس.
فريقنا من الخبراء في "أولدهام شافت كوبلينغ" مكرسين لتوفير أعلى جودة للعملاء من الدعم التقني والخدمةحتى نتمكن من تقديم أفضل المشورة والحلول لاحتياجاتك.
نحن نقدم مجموعة متنوعة من الخدمات، بما في ذلك:
نحن ملتزمون بتوفير أعلى مستوى من الدعم التقني والخدمة.فريقنا من المهنيين ذوي الخبرة متاح 24/7 لمساعدتك في أي أسئلة أو مخاوف قد تكون لديكاتصل بنا اليوم لمعرفة المزيد عن منتجاتنا وخدماتنا.
عادةً ما يتم تعبئتها في أكياس فردية من البولي إيثيلينيجب وضعها في صندوق من الورق المقوى وتأمينها بلفائف الفقاعات أو مواد واقية أخرىيجب أن تكون الصندوق ملصقًا بأبعاد الارتباطات والغرض منها ، وكذلك اسم وعنوان العميل.
