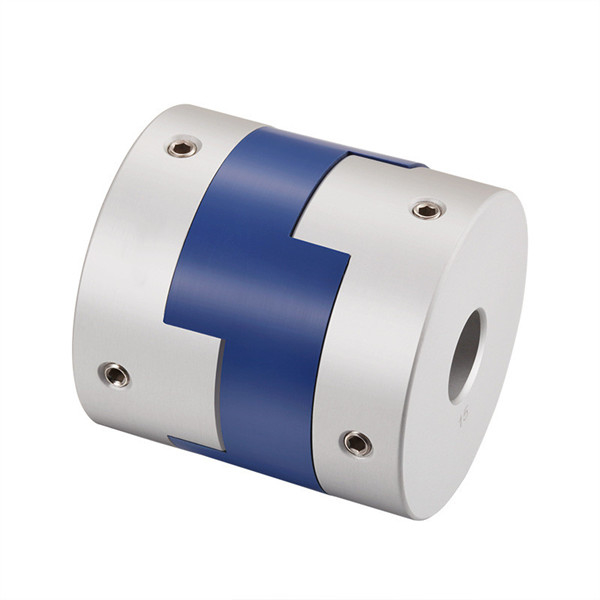

اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام
اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام
اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام
اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام
اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام
اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام
اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام

اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Tianniu

إصدار الشهادات: ISO-9001

رقم الموديل: سلسلة GH

شروط الدفع والشحن

الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى

الأسعار: Negotiable

تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة

وقت التسليم: 5-7 أيام عمل

شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P

القدرة على العرض: 10000 شهريا

احصل على أفضل سعر
اتصل بنا الآن

المواصفات

الوصف
المواصفات
إبراز:

لولب جامد أولدهام شافت اقتران

,

مجموعة انزلاق اقتران رمح

,

GH أولدهام شافت اقتران

نموذج:
GH عبر انزلاق مجموعة المسمار اقتران
مادة:
سبائك الألومنيوم
بناء:
اقتران المسمار
حجم تجويف:
5-10 ملم
ضمان:
12 شهر
القطر الخارجي:
12-25 ملم
مادة المطاط الصناعي:
PA66
المعالجة السطحية:
علاج الأكسدة الانوديك
نموذج:
GH عبر انزلاق مجموعة المسمار اقتران
مادة:
سبائك الألومنيوم
بناء:
اقتران المسمار
حجم تجويف:
5-10 ملم
ضمان:
12 شهر
القطر الخارجي:
12-25 ملم
مادة المطاط الصناعي:
PA66
المعالجة السطحية:
علاج الأكسدة الانوديك
الوصف
اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام

اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام



معلمات المنتجات

اقتران رمح GH-50 * 38 مجموعة انزلاقية متقاطعة GH برغي صلب أولدهام 0

نموذج المعلمة قطر التجويف المشترك d1 ، d2 Φ د إل LF LP F م تشديد عزم المسمار
(ميل بحري)
GH-16X18 4،5،6،6.35،7،8 16 18 7.1 11.6 3.55 م 3 0.7
GH-20X25 5،6،6.35،7،8،9،9.525 20 25 9.1 12.7 4.55 م 4 1.7
GH-25X28 5،6،6.35،8،9،9.525،10،11،12،14 25 28 11.7 16.65 5.58 م 4 1.7
GH-32x33 5،6،8،9،9.525،10،11،12،12.7،14،15،16 32 33 14 19.5 7 م 4 1.7
GH-40X35 8،9،9.525،10،11،12،12.7،14،14،16،17،18،19،20 40 35 15.5 18.4 7.75 م 4 1.7
GH-45X46 8،9،9.525،10،11،12.7،14،15،16،17،18،19،20،22 45 46 21.5 18.4 9 م 5 4
GH-50X38 10،12،12.7،14،15،16،17،18،19،20،22،24،25 50 38 16.5 15 8.25 م 5 4
GH-55X57 10،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 55 57 27 17.5 10.5 م 5 4
GH-63X47 14،15،16،17،18،19،20،22،24،25،28،30،32 63 47 21 17.5 10.5 م 6 8.4
GH-70X77 16،17،18،19،20،22،24،25،28،30،32،38،40 70 77 36.5 25 13.5 م 8 10.5

نموذج المعلمة تصنيف عزم الدوران
(ميل بحري) *		 الانحراف المسموح به
(مم)*		 زاوية الانحراف المسموح بها
(°) *		 الانحراف المحوري المسموح به
(مم)*		 السرعة القصوى
دورة في الدقيقة		 تصلب الالتواء الساكن
(نيوتن متر / راد)		 لحظة من الجمود
(كجم م 2)		 مادة كم رمح مادة الشظايا المعالجة السطحية وزن
(ز)
GH-16X18 0.7 0.8 3 ± 0.2 9000 30 3.3x10-7 سبائك الألومنيوم عالية القوة السلطة الفلسطينية 6 6 العلاج بالأنودة 6
GH-20X25 1.2 1.2 3 ± 0.2 7000 58 1.1x10-6 18
GH-25X28 2 1.6 3 ± 0.2 6000 130 3.1x10-6 25
GH-32x33 4.5 2 3 ± 0.2 4800 270 9.6 × 10-6 44
GH-40X35 9 2.4 3 ± 0.2 3600 520 2.3x10-5 81
GH-45X46 12 2.8 3 ± 0.2 3500 560 3.8x10-5 136
GH-50X38 19 2.6 3 ± 0.2 3000 800 1.8x10-4 142
GH-55X57 22 3.3 3 ± 0.2 2800 795 8.0x10-4 255
GH-63X47 19 3 3 ± 0.2 2500 1200 8.3 × 10-4 320
GH-70X77 56 3.8 3 ± 0.2 2500 1260 3.9x10-4 445


ميزات المنتجات



في بلدي ، تمت صياغة معايير صناعة الآلات ومراجعتها وفقًا لمعايير الصناعة الجديدة: JB / T 9147-1999 (لتحل محل ZB / T J19022-90) علاقة الوصلات بين عزم الدوران. ، لا يحتاج إلى تزييت ، مانع للتسرب ، لا ضوضاء ، في الأساس لا يحتاج إلى صيانة ، سهل التصنيع ، ويمكن أن يحل جزئيًا محل اقتران التروس.تم استخدام أدوات التوصيل الغشائية على نطاق واسع في البلدان الصناعية في العالم.



GH أولدهام نوع اقتران عبر مجموعة انزلاق المسمار مجموعة التوصيل.

> يتم استيراد المادة الغروانية PA66 ، والتي تتمتع بمقاومة جيدة للتآكل ، ومقاومة للتآكل وعزل كهربائي ؛
> يمكن أن يعوض التصميم المنزلق الانحراف الشعاعي والزاوي بشكل أكثر فعالية ؛
> تصميم قابل للفصل ، سهل التركيب ؛
> طريقة ربط لقط المسمار.



اقتران الحجاب الحاجز مناسب لنقل الحركة في درجات الحرارة العالية والسرعة العالية وظروف العمل المتوسطة المسببة للتآكل ، مثل مضخات المياه (خاصة المضخات الكيميائية عالية الطاقة) ، والمراوح ، والضواغط ، والآلات الهيدروليكية ، وآلات البترول ، وآلات الطباعة ، وآلات النسيج ، والمواد الكيميائية الآلات ، وآلات التعدين ، والآلات المعدنية ، والطيران (الهليكوبتر) ، ونظام نقل الطاقة البحري عالي السرعة ، والتوربينات البخارية ، ونظام النقل الميكانيكي بقوة المكبس ، والمركبات الزاحفة ، ومجموعة المولدات ، ونظام نقل ميكانيكي عالي السرعة وعالي الطاقة ، من خلال التوازن الديناميكي تم تطبيقه لاحقًا على عمود النقل عالي السرعة أصبح أكثر شيوعًا.
