تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GH
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
أولدهام شافت اقتران |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GH |
بناء: |
أولدهام شافت اقتران |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
اسم: |
أولدهام شافت اقتران |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GH |
بناء: |
أولدهام شافت اقتران |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |

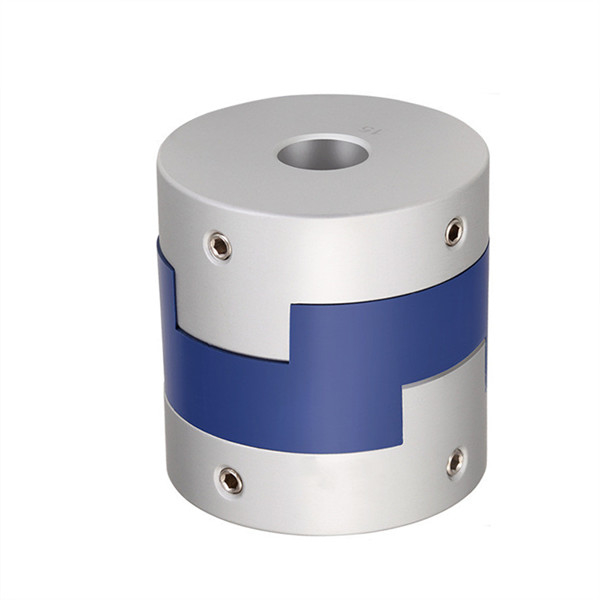

GH سلسلة Shanf اقتران انزلاق بلوك أولدهام آلة اقتران مرنة
مقدمة عن المنتجات
تم تصميم اقتران عمود الدوران من نوع Oldham بحيث يتم تثبيته بالتساوي حول العمود وتوفير احتفاظ أكبر من أدوات التوصيل اللولبية الثابتة دون إتلاف العمود.ثم شد براغي التثبيت لتأمينها.
ميزات المنتجات
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والوصلات الصلبة ، والوصلات العامة ، والوصلات الانزلاقية المتقاطعة ، والوصلات المتعرجة ، ووصلات الخوار ، ووصلات الغشاء المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
> تستخدم وصلات عمود أولدهام ماركة Tianniu مادة غروانية مستوردة من PA66 ، والتي تتمتع بمقاومة تآكل جيدة ومقاومة للتآكل وعزل كهربائي
>استخدام وصلات عمود أولدهام ماركة Tianniuيمكن أن يعوض التصميم المنزلق الانحراف الشعاعي والزاوي بشكل أكثر فعالية
>استخدام وصلات عمود أولدهام ماركة Tianniuتصميم قابل للفصل ، سهل التركيب
>وصلات عمود أولدهام ماركة Tianniuطريقة التثبيت لقط المسمار
رسومات الإنتاج
ورقة بيانات الإنتاج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GH-16X18 | 4،5،6،6.35،7،8 | 16 | 18 | 7.1 | 11.6 | 3.55 | م 3 | 0.7 |
| GH-20X25 | 5،6،6.35،7،8،9،9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | م 4 | 1.7 |
| GH-25X28 | 5،6،6.35،8،9،9.525،10،11،12،14 | 25 | 28 | 11.7 | 16.65 | 5.58 | م 4 | 1.7 |
| GH-32x33 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 7 | م 4 | 1.7 |
| GH-40X35 | 8،9،9.525،10،11،12،12.7،14،14،16،17،18،19،20 | 40 | 35 | 15.5 | 18.4 | 7.75 | م 4 | 1.7 |
| GH-45X46 | 8،9،9.525،10،11،12.7،14،15،16،17،18،19،20،22 | 45 | 46 | 21.5 | 18.4 | 9 | م 5 | 4 |
| GH-50X38 | 10،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 38 | 16.5 | 15 | 8.25 | م 5 | 4 |
| GH-55X57 | 10،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 57 | 27 | 17.5 | 10.5 | م 5 | 4 |
| GH-63X47 | 14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 47 | 21 | 17.5 | 10.5 | م 6 | 8.4 |
| GH-70X77 | 16،17،18،19،20،22،24،25،28،30،32،38،40 | 70 | 77 | 36.5 | 25 | 13.5 | م 8 | 10.5 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء الساكن (نيوتن متر / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GH-16X18 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 3.3x10-7 | سبائك الألومنيوم عالية القوة | السلطة الفلسطينية 6 6 | العلاج بالأنودة | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 9.6 × 10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ± 0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ± 0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0.2 | 2500 | 1200 | 8.3 × 10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ± 0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
