تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: سلسلة GW
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |

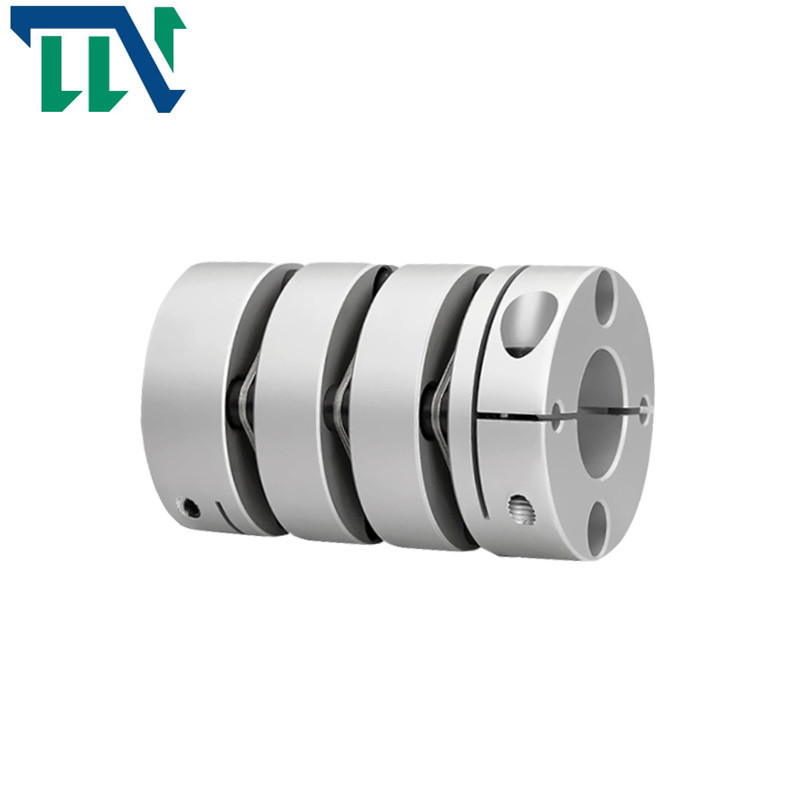

GW غشاء واحد مجموعة اقتران المسمار |
مواد: |
سبائك الألومنيوم |
بنية: |
اقتران المسمار الحجاب الحاجز |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
نموذج: |
GW غشاء واحد مجموعة اقتران المسمار |
مواد: |
سبائك الألومنيوم |
بنية: |
اقتران المسمار الحجاب الحاجز |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
ميزات المنتجات
> صلابة عالية لعزم الدوران ، يمكنها التحكم بدقة في دوران العمود ، ويمكنها إجراء تحكم عالي الدقة
> تصميم الإطالة يمكن أن يعوض الانحراف الشعاعي والزاوي والمحوري بشكل أكثر فعالية
> مصمم لمؤازرة ومحرك متدرج
> لا توجد فجوة بين وصلة العمود والأكمام ، عامة للدوران الإيجابي والسلبي
> خمول منخفض ، مناسب للتشغيل عالي السرعة
> الحجاب الحاجز مصنوع من الفولاذ الزنبركي مع مقاومة ممتازة للتعب
> طريقة ربط لقط المسمار
بالمقارنة مع اقتران التروس ، لا يوجد انزلاق نسبي لوصلة الغشاء ، ولا تحتاج إلى تزييت ، وختم ، ولا ضوضاء ، ولا تحتاج في الأساس إلى صيانة ، وسهلة التصنيع ، ويمكن أن تحل محل اقتران التروس جزئيًا.تم استخدام أدوات التوصيل الغشائية على نطاق واسع في البلدان الصناعية في العالم.في بلدي ، تمت صياغة معايير صناعة الآلات ومراجعتها وفقًا لمعايير الصناعة الجديدة: JB / T 9147-1999 (لتحل محل ZB / T J19022-90) علاقة الوصلات بين عزم الدوران.
اقتران الحجاب الحاجز مناسب لنقل الحركة في درجات الحرارة العالية والسرعة العالية وظروف العمل المتوسطة المسببة للتآكل ، مثل مضخات المياه (خاصة المضخات الكيميائية عالية الطاقة) ، والمراوح ، والضواغط ، والآلات الهيدروليكية ، وآلات البترول ، وآلات الطباعة ، وآلات النسيج ، والمواد الكيميائية الآلات ، وآلات التعدين ، والآلات المعدنية ، والطيران (الهليكوبتر) ، ونظام نقل الطاقة البحري عالي السرعة ، والتوربينات البخارية ، ونظام النقل الميكانيكي بقوة المكبس ، والمركبات الزاحفة ، ومجموعة المولدات ، ونظام نقل ميكانيكي عالي السرعة وعالي الطاقة ، من خلال التوازن الديناميكي تم تطبيقه لاحقًا على عمود النقل عالي السرعة أصبح أكثر شيوعًا.
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | د 3 | س | F | م | تشديد عزم المسمار |
| (ميل بحري) | ||||||||||
| GW-19X34 | 3،4،5،6،6.35،7،8 | 19 | 34 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GW-26X44.5 | 5،6،6.35،7،8،9،9.525،10،11،12،14 | 26 | 44.5 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | م 3 | 1.5 |
| GW-32X54 | 5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15 ، | 32 | 54 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | م 3 | 1.5 |
| GW-34X58 | 5،6،6.35،7،8،9،9.525،10،11،12،12.7،14،15،16 | 34 | 58 | 14.25 | 9.5 | Φ16 | 3.5 | 4.85 | م 4 | 2.5 |
| GW-39X65.5 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19 | 39 | 65.5 | 14.9 | 11.2 | Φ19.3 | 4.5 | 5 | م 4 | 2.5 |
| GW-44X65.5 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20،22،24 | 44 | 65.5 | 14.9 | 11.2 | Φ22.5 | 4.5 | 5 | م 4 | 2.5 |
| GW-50X80 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 80 | 20.6 | 12.2 | Φ23 | 4.8 | 6 | م 5 | 7 |
| GW-56X83 | 10،12،14،15،16،17،18،19،20،22،24،25،28،30،32 | 56 | 83 | 19.75 | 13.5 | Φ32.5 | 5.5 | 6.4 | م 5 | 7 |
| GW-68X97 | 12،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 68 | 97 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | م 6 | 12 |
| GW-82X128 | 17،18،19،20،22،24،25،28،30،32،35،38،40،42 | 82 | 128 | 30 | 22 | Φ45.5 | 8 | 9.7 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران | الانحراف المسموح به | زاوية الانحراف المسموح بها | الانحراف المحوري المسموح به | السرعة القصوى | تصلب الالتواء الساكن | لحظة من الجمود | مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن |
| (ميل بحري) * | (مم)* | (°) * | (مم)* | دورة في الدقيقة | (نيوتن متر / راد) | (كجم م2) | (ز) | ||||
| GW-19X34 | 1 | 0.12 | 2 | ± 0.2 | 10000 | 140 | 1.1 × 10-6 | سبائك الألومنيوم عالية القوة | SUS304S الربيع الصلب | العلاج بالأنودة | 18 |
| GW-26X44.5 | 1.5 | 0.15 | 2 | ± 0.33 | 10000 | 680 | 3.6 × 10-6 | 45 | |||
| GW-32X54 | 2 | 0.17 | 2 | ± 0.3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0.17 | 2 | ± 0.4 | 10000 | 1550 | 1.3 × 10-5 | 97 | |||
| GW-39X65.5 | 6 | 0.22 | 2 | ± 0.5 | 10000 | 2390 | 3.6 × 10-5 | 153 | |||
| GW-44X65.5 | 9 | 0.22 | 2 | ± 0.6 | 10000 | 2700 | 4.5 × 10-5 | 189 | |||
| GW-50X80 | 18 | 0.1 | 2 | ± 0.65 | 10000 | 4500 | 4.5 × 10-5 | 335 | |||
| GW-56X83 | 25 | 0.27 | 2 | ± 0.8 | 10000 | 7900 | 1.9 × 10-4 | 413 | |||
| GW-68X97 | 60 | 0.31 | 2 | ± 0.9 | 9000 | 15800 | 2.4 × 10-4 | 641 | |||
| GW-82X128 | 100 | 0.55 | 2 | ± 0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
