تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GN20 * 20 GN 20 * 30
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران العمود الصلب |
نموذج: |
سلسلة GN |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
20 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
15-20 جرام |
اسم: |
اقتران العمود الصلب |
نموذج: |
سلسلة GN |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
20 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
15-20 جرام |

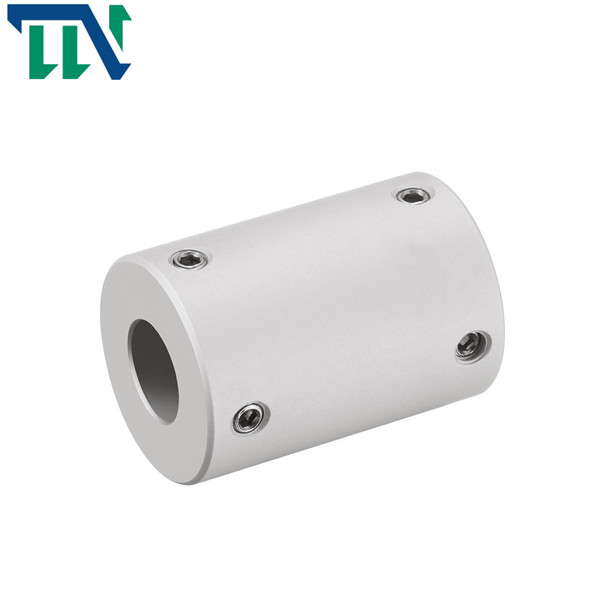

Rigid GN 20X20 30 Rigif Shaft اقتران Setcrew سبائك الألومنيوم ل CNC
ميزات المنتجات
تعتبر أداة التوصيل الصلبة نوعًا من أدوات التوصيل الالتوائية الصلبة ، والتي لا تحتوي على خلوص دوران حتى عند تحميل الحمولة.حتى عندما يكون هناك حمل ناتج عن الانحراف ، فإن الوصلة الصلبة لا تزال تنقل عزم الدوران بشكل صارم.
يمكن أن تكون المسامير الموجودة على حافة الوصلة الصلبة جميع مسامير لتوسيع الثقوب ، أو نصفها عبارة عن مسامير لتوسيع الثقوب ، والنصف الآخر عبارة عن مسامير عادية ، وفقًا لحجم عزم دوران ناقل الحركة.
مزايا:
1. الوزن الخفيف ، القصور الذاتي المنخفض للغاية والحساسية العالية 2. عدم الصيانة ، الزيت الفائق ومقاومة التآكل 3. سبائك الألومنيوم ومواد الفولاذ المقاوم للصدأ 4. يتم توفير نوع مسمار التثبيت ونوع التثبيت ونوع الفصل 5. نماذج المنتج ذات المسام المختلفة الأحجام في كلا الطرفين متوفرة أيضًا في المخزون
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والوصلات الصلبة ، والوصلات العامة ، والوصلات الانزلاقية المتقاطعة ، والوصلات المتعرجة ، ووصلات الخوار ، ووصلات الغشاء المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | F | م | تشديد عزم المسمار (ميل بحري) |
| GN-16X16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 5 | م 3 | 0.7 |
| GN-16x24 | 4،5،6،6.35،7،8 | 16 | 24 | 6 | م 3 | 0.7 |
| GN-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 5 | م 3 | 0.7 |
| GN-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 7 | م 4 | 1.7 |
| GN-25x25.5 سم | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 25 | 8 | م 4 | 1.7 |
| GN-25x36 | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 36 | 9 | م 4 | 1.7 |
| GN-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 9 | م 5 | 4 |
| GN-32x41 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 10 | م 5 | 4 |
| GN-40x44 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 | 40 | 44 | 10.5 | م 5 | 4 |
| GN-50x55.5 سم | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 55 | 13 | م 6 | 7 |
| GN-50x66 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 66 | 15 | م 6 | 7 |
| GN-63x71 | 12،14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 71 | 16 | م 6 | 7 |
| أوديل المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GN-16x16.5 سم | 5 | - | - | - | 23000 | 4.39 × 10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39 × 10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25 × 10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25 × 10-6 | 19 | ||
| GN-25x25.5 سم | 12 | - | - | - | 14000 | 3.8 × 10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8 xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15 × 10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15 × 10-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45 × 10-7 | 118 | ||
| GN-50x55.5 سم | 45 | - | - | 4000 | 2 × 10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2 × 10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8 × 10-7 | 400 |
