تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: GNC 63 * 71
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران العمود الصلب |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
63 ملم |
ضمان: |
12 شهرا |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
320 جرام |
اسم: |
اقتران العمود الصلب |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
63 ملم |
ضمان: |
12 شهرا |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
320 جرام |

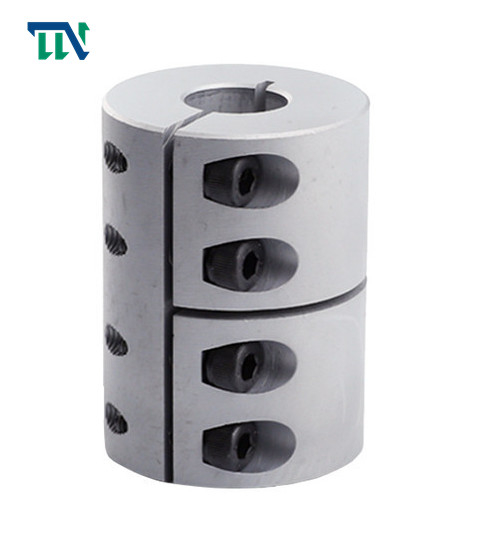

جامدة لقط GNC 28.5X 38 اقتران رمح سبائك الألومنيوم للآلة
ميزات المنتجات
أداة التوصيل ذات الحواف عبارة عن اقتران جامد ، وهو عبارة عن توصيل نصف اقتران بالفلنجات بالعمودين بمفاتيح مسطحة عادية ، ثم استخدام البراغي لتوصيل نصف اقتران في واحد لنقل الحركة.وعزم الدوران.هذا النوع من أدوات التوصيل له شكلين هيكليين رئيسيين: 1. الاعتماد على الفتحة المفصلية لاستخدام البراغي لتحقيق محاذاة العمودين والاعتماد على قضيب البرغي لتحمل البثق والقص لنقل عزم الدوران ؛2. الاعتماد على نصف اقتران على الكتف محاذاة مع الأخدود على نصف أداة التوصيل الأخرى.
> هيكل متكامل ، الاستخدام العام لمواد سبائك الألومنيوم عالية القوة
> عزم دوران عال ، صلابة عالية
> لا يسمح النوع الصلب بشكل أساسي بالانحراف المركزي ، لذلك يجب تعديله بالكامل أثناء الاستخدام
> طريقة ربط المسمار اللولبي
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والوصلات الصلبة ، والوصلات العامة ، والوصلات الانزلاقية المتقاطعة ، والوصلات المتعرجة ، ووصلات الخوار ، ووصلات الغشاء المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | F | م | تشديد عزم المسمار (ميل بحري) |
| GNC-16x16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24.5 سم | 3،4،5،6،6.35،7،8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 25 | 6 | م 3 | 1.5 |
| GNC-25x36 | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 36 | 6 | م 3 | 1.5 |
| GNC-28.5x38.5 سم | 6،6.35،7،8،9،9.525،10،12،12.7،14 | 28.5 | 38 | 7.8 | م 4 | 2.5 |
| GNC-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 7 | م 4 | 2.5 |
| GNC-32x41.5 سم | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 7.75 | م 4 | 2.5 |
| GNC-40x44.5 سم | 8،9،9.525،10،11،12،12.7،14،15،15،17،18،19،20 | 40 | 44 | 10.5 | م 5 | 7 |
| GNC-40x52 | 8،9،9.525،10،11،12،12.7،14،15،15،17،18،19،20 | 40 | 52 | 10.5 | م 5 | 7 |
| GNC-50x55.5 سم | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 55 | 13 | م 6 | 12 |
| GNC-50x66 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 66 | 16 | م 6 | 12 |
| GNC-63x71.5 سم | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32،35 | 63 | 71 | 16.5 | م 6 | 12 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 7 |
| GNC-16x24.5 سم | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6 × 10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6 × 10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7 × 10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7 × 10-6 | 43 | ||
| GNC-28.5x38.5 سم | 14 | - | - | - | 5500 | 2.5 × 10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1 × 10-6 | 55 | ||
| GNC-32x41.5 سم | 15 | - | - | - | 4700 | 7.1 × 10-6 | 65 | ||
| GNC-40x44.5 سم | 19 | - | - | - | 4000 | 1.45 × 10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45 × 10-5 | 150 | ||
| GNC-50x55.5 سم | 45 | - | - | - | 4000 | 7.0 × 10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0 × 10-5 | 280 | ||
| GNC-63x71.5 سم | 100 | - | - | - | 3500 | 9.0 × 10-5 | 320 |
