تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GN 16 * 16 GN 16 * 24
شروط الدفع والشحن
الحد الأدنى لكمية: 2 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران العمود الصلب |
نموذج: |
سلسلة GN |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
16 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
6 جم - 10 جم |
اسم: |
اقتران العمود الصلب |
نموذج: |
سلسلة GN |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
16 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
6 جم - 10 جم |

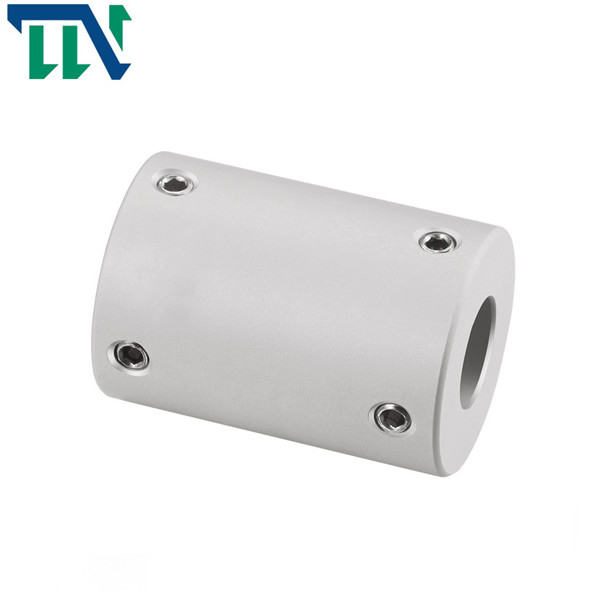

جامدة مرنة رمح اقتران setcrew سبائك الألومنيوم متري
ميزات المنتجات
تعتبر أداة التوصيل الصلبة نوعًا من أدوات التوصيل الالتوائية الصلبة ، والتي لا تحتوي على خلوص دوران حتى عند تحميل الحمولة.حتى عندما يكون هناك حمل ناتج عن الانحراف ، فإن الوصلة الصلبة لا تزال تنقل عزم الدوران بشكل صارم.
يمكن أن تكون المسامير الموجودة على حافة الوصلة الصلبة جميع مسامير لتوسيع الثقوب ، أو نصفها عبارة عن مسامير لتوسيع الثقوب ، والنصف الآخر عبارة عن مسامير عادية ، وفقًا لحجم عزم دوران ناقل الحركة.
> هيكل متكامل ، الاستخدام العام لمواد سبائك الألومنيوم عالية القوة
> عزم دوران عال ، صلابة عالية
> لا يسمح النوع الصلب بشكل أساسي بالانحراف المركزي ، لذلك يجب تعديله بالكامل أثناء الاستخدام
> طريقة ربط المسمار اللولبي
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والوصلات الصلبة ، والوصلات العامة ، والوصلات الانزلاقية المتقاطعة ، والوصلات المتعرجة ، ووصلات الخوار ، ووصلات الغشاء المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | F | م | تشديد عزم المسمار (ميل بحري) |
| GN-16X16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 5 | م 3 | 0.7 |
| GN-16x24 | 4،5،6،6.35،7،8 | 16 | 24 | 6 | م 3 | 0.7 |
| GN-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 5 | م 3 | 0.7 |
| GN-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 7 | م 4 | 1.7 |
| GN-25x25.5 سم | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 25 | 8 | م 4 | 1.7 |
| GN-25x36 | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 36 | 9 | م 4 | 1.7 |
| GN-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 9 | م 5 | 4 |
| GN-32x41 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 10 | م 5 | 4 |
| GN-40x44 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 | 40 | 44 | 10.5 | م 5 | 4 |
| GN-50x55.5 سم | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 55 | 13 | م 6 | 7 |
| GN-50x66 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 66 | 15 | م 6 | 7 |
| GN-63x71 | 12،14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 71 | 16 | م 6 | 7 |
| أوديل المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GN-16x16.5 سم | 5 | - | - | - | 23000 | 4.39 × 10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39 × 10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25 × 10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25 × 10-6 | 19 | ||
| GN-25x25.5 سم | 12 | - | - | - | 14000 | 3.8 × 10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8 xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15 × 10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15 × 10-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45 × 10-7 | 118 | ||
| GN-50x55.5 سم | 45 | - | - | 4000 | 2 × 10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2 × 10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8 × 10-7 | 400 |
