تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GFC 30 * 35
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 15-20 يوم عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |

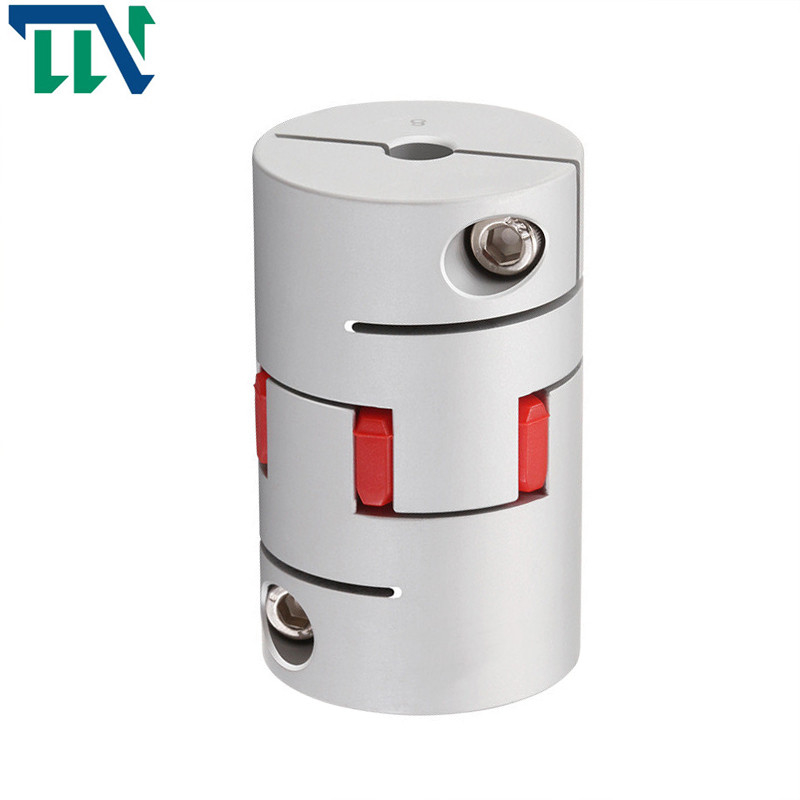

اقتران رمح GFC |
ضمان: |
12 شهر |
حجم تجويف: |
5-16 ملم |
طول: |
35 ملم |
وزن: |
0.05 كجم |
توك: |
12.5 |
نموذج: |
اقتران رمح GFC |
ضمان: |
12 شهر |
حجم تجويف: |
5-16 ملم |
طول: |
35 ملم |
وزن: |
0.05 كجم |
توك: |
12.5 |
ميزات المنتجات
الخصائص الرئيسية
1. يمكن أن تمتص الاهتزاز وتعوض الانحراف الشعاعي والزاوي والمحوري
2. اتصال الاستومر المتوسط
3. مقاومة الزيت والعزل الكهربائي
4. ثبّت بمسامير التثبيت
5. خصائص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة هي نفسها تمامًا
اقتران زهر البرقوق هو أداة توصيل مستخدمة على نطاق واسع ، والتي تتكون من قرصي مخلب معدني وجسم مرن.عادةً ما يكون قرصان المخلب المعدنيان من الفولاذ قياس 45 ، لكن سبائك الألومنيوم مفيدة أيضًا عند الحاجة إلى أحمال حساسة.تتميز أداة التوصيل بزهر البرقوق بهيكل بسيط ، وسهولة الصيانة ، ولا حاجة للتشحيم ، وفحص مريح ، ولا تحتاج إلى صيانة ، ويمكن أن تعمل بشكل مستمر لفترة طويلة.إنه يتمتع بخصائص جيدة لتخميد الاهتزاز ، وخصائص عزل كهربائي ، ويعمل بثبات وموثوقية.لديه إمكانيات تعويض محوري وشعاعي وزاوي كبيرة.حجم شعاعي صغير ، خفيف الوزن ، لحظة صغيرة من القصور الذاتي ، مناسب للمناسبات ذات السرعة المتوسطة والعالية.العناصر المرنة من مادة البولي يوريثين عالية القوة مقاومة للاهتراء ومقاومة للزيت ، ولها قدرة تحمل كبيرة ، وعمر خدمة طويل ، وهي آمنة وموثوق بها.
نطاق التطبيق
تستخدم وصلات البرقوق على نطاق واسع في أدوات آلة CNC ، ومخارط CNC ، ومراكز التصنيع ، وآلات النقش ، وآلات الطحن CNC ، وصنوج الكمبيوتر ، والآلات المعدنية ، وآلات التعدين ، وآلات البترول ، والآلات الكيميائية ، وآلات الرفع ، وآلات النقل ، وآلات الصناعات الخفيفة ، وآلات النسيج والمضخات والمراوح وما إلى ذلك.
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والاقتران الصلب ، والاقتران العالمي ، والاقتران الانزلاقي المتقاطع ، والاقتران المتعرج ، والاقتران منفاخ ، والاقتران الغشائي المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
يمكن أن تنتج عشرات الأنواع من أدوات التوصيل النجمية ذات الأنماط المختلفة.تتعهد الشركة بتصميم وتصنيع أدوات التوصيل غير القياسية المختلفة.فترة بناء قصيرة (دورة إنتاج 4-7 أيام) ، جودة موثوقة ، سعر معقول ، استبدال الواردات بالكامل ، مخزون كافٍ ، وإمداد كافٍ بالمنتج.
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GFC-14X22 | 3،4،5،6،6.35 | 14 | 22 | 14.3 | 6.6 | 5.0 | M2.5 | 1.0 |
| GFC-20x25 | 3،4،5،6،6.35،7،8،9،9.525،10 | 20 | 25 | 16.7 | 8.6 | 5.9 | م 3 | 1.5 |
| GFC-20X30 | 3،4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 19.25 | 8.6 | 5.9 | م 3 | 1.5 |
| GFC-25X30 | 4،5،6،6.35،7،8،9،9.525،10،11،12 | 25 | 30 | 20.82 | 11.6 | 8.5 | م 4 | 2.5 |
| GFC-25X34 | 4،5،6،6.35،7،8،9،9.525،10،11،12 | 25 | 34 | 22.82 | 11.6 | 8.5 | م 4 | 2.5 |
| GFC-30x35 | 5،6،6.35،7،8،9،10،11،12،12.7،14،15،16 | 30 | 35 | 23 | 11.5 | 10 | م 4 | 2.5 |
| GFC-30X40 | 5،6،6.35،7،8،9،10،11،12،12.7،14،15،16 | 30 | 40 | 25 | 11.5 | 10 | م 4 | 2.5 |
| GFC-40X50 | 6،8،9،10،11،12،12.7،14،15،16،17،18،19،20،22،24 | 40 | 50 | 32.1 | 14.5 | 14 | م 5 | 7 |
| GFC-40X55 | 6،8،9،10،11،12،12.7،14،15،16،17،18،19،20،22،24 | 40 | 55 | 34.5 | 14.5 | 14 | م 5 | 7 |
| GFC-40X66 | 6،8،910،11،12،12.7،14،15،16،17،18،19،20،22،24 | 40 | 66 | 40 | 14.5 | 14 | م 5 | 7 |
| GFC-55X49 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 49 | 32 | 16.1 | 13.5 | م 6 | 12 |
| GFC-55X78 | 8،10،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 78 | 46.4 | 16.1 | 19 | م 6 | 12 |
| GFC-65X80 | 14،15،16،17،18،19،20،22،24،25،28،30،32،35،38،40 | 65 | 80 | 48.5 | 17.3 | 14 | م 8 | 20 |
| GFC-65X90 | 14،15،16،17،18،19،20،22،24،25،28،30،32،35،38،40 | 65 | 90 | 53.5 | 17.3 | 22.5 | م 8 | 20 |
| GFC-80X114 | 19،20،22،24،25،28،30،32،35،38،40،42،45 | 80 | 114 | 68 | 22.5 | 16 | م 8 | 20 |
| GFC-95X126 | 19،20،22،24،25،28،30،32،35،38،40،42،45،50،55 | 95 | 126 | 74.5 | 24 | 18 | م 10 | 30 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء الساكن (نيوتن متر / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GFC-14X22 | 5.0 | 0.1 | 1 | ± 02 | 10000 | 50 | 1.0x10-6 | سبائك الألومنيوم عالية القوة | البولي يوريثين مستورد من ألمانيا | العلاج بالأنودة | 10 |
| GFC-20X25 | 5.0 | 0.1 | 1 | ± 02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5.0 | 0.1 | 1 | ^ 02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0.1 | 1 | 10000 | 90 | 5.2 × 10-6 | 33 | ||||
| GFC-25X34 | 10 | 0.1 | 1 | £) 2 | 10000 | 90 | 5.2 × 10-6 | 42 | |||
| GFC-30X35 | 12.5 | 0.1 | 1 | ± 02 | 10000 | 123 | 6.2 × 10-6 | 50 | |||
| GFC-30x40 | 12.5 | 0.1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0.1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0.1 | 1 | ± 02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0.1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0.1 | 1 | ± 02 | 6500 | 2350 | 1.6 × 10-3 | 241 | |||
| GFC-55X78 | 45 | 0.1 | 1 | 102 | 6000 | 2500 | 1.6 × 10-3 | 341 | |||
| GFC-65X80 | 108 | 0.1 | 1 | ± 02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0.1 | 1 | ± 02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0.1 | 1 | £) 2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0.1 | 1 | ± 02 | 4000 | 5000 | 2.0x10-3 | 1000 |
