| Brand Name: | Tianniu |
| Model Number: | جي آر سي 55 * 72 |
| MOQ: | 1 قطعة |
| السعر: | negotiable |
| Delivery Time: | 5-7 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P |

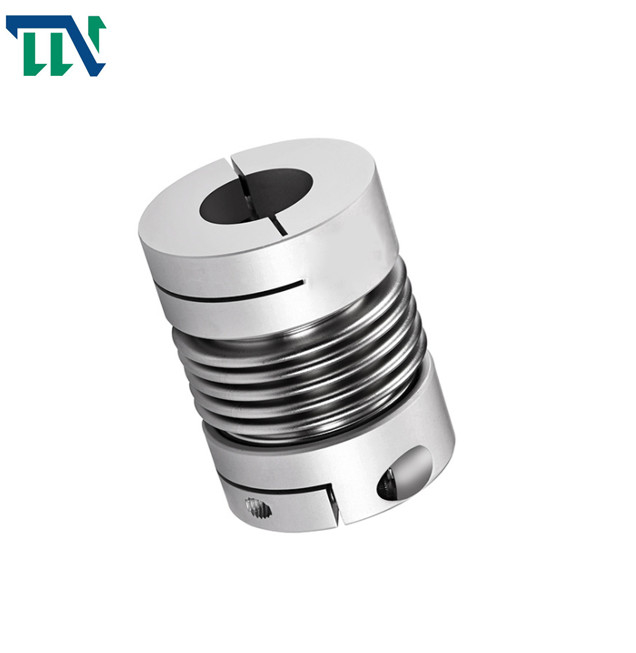

صعدت اقتران الصلب الخوار لقط رمح للتشفير
معلمات المنتجات
رسومات المنتج
ابعاد المنتج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | L1 | L2 | L3 | ن | F | م | تشديد عزم المسمار (ميل بحري) |
| GRC-16x27 | 4،5،6،6.35،7،8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5،6،6.35،7،8،9،9.525،10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | م 3 | 1.5 |
| (غرك) -22.5x34 | 5،6،6.35،7،8،9،9.525،10،11،12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | م 3 | 1.5 |
| GRC-25x37 | 6،6.35،7،8،9،9،9.525،10،12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | م 3 | 1.5 |
| (غرك -32 إكس 42) | 8،9،9.525،10،11،12،12.7،14،15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | م 4 | 2.5 |
| GRC-40x55.5 سم | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | م 5 | 7 |
| (غرك -55x72) | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | م 6 | 12 |
| (غرك -65 إكس 81) | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | م 6 | 12 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0 × 10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2 × 10-6 | 13 | ||
| (غرك) -22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5 × 10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9 × 10-6 | 30 | ||
| (غرك -32 إكس 42) | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1 × 10-5 | 53 | ||
| GRC-40x55.5 سم | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3 × 10-5 | 97 | ||
| (غرك -55x72) | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7 × 10-5 | 200 | ||
| (غرك -65 إكس 81) | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6 × 10-5 | 380 |
مقدمة المنتج
تستخدم أداة التوصيل منفاخ الأنابيب المموجة ذات الجدران الرقيقة (منفاخ) من أجل اللحام المباشر أو الربط مع الوصلات النصفية لنقل الحركة.تتميز أداة التوصيل بمزايا الهيكل البسيط والبعد الكلي الصغير والمعالجة والتركيب المريحين ودقة النقل العالية.إنها تستخدم بشكل أساسي في الآلات الدقيقة ذات القدرة الصغيرة وآليات التحكم التي تتطلب هيكلًا مضغوطًا ودقة نقل عالية.جدار الأنبوب الرقيق والموحد للوصلات منفاخ يجعله ينتج حمولة منخفضة للغاية ، ويحافظ على الكمية الثابتة لكل نقطة دوران ، على عكس أدوات التوصيل الأخرى التي تدمر نقطة التحميل العالية ونقطة التحميل المنخفضة للدورة ، وتحافظ على الصلابة عند تحمل حمل عزم الدوران .للمناسبات المسببة للتآكل ، يمكن لشركة Wansheng coupling Co.، Ltd. توفير وصلات منفاخ بأكمام عمود من الفولاذ المقاوم للصدأ ، لكن هذا يزيد الوزن ويقلل من مزايا أداء هذا النوع من أدوات التوصيل
العنصر المرن في اقتران المنفاخ هو منفاخ معدني دقيق ، مقسم إلى سلسلة مرنة وسلسلة صلبة.تتمتع السلسلة المرنة بمرونة كبيرة وغالبًا ما تستخدم في المناسبات الصغيرة مثل أجهزة التشفير وأجهزة الاستشعار.تُستخدم السلسلة الصلبة بشكل أساسي في محركات المؤازرة وأدوات ماكينات CNC (مراكز التصنيع) ومناسبات أخرى
