تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: جي آر سي 2025 * 37
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون طائرة الشحن البحري الشحن 0.08-0.17 كجم
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح الخوار |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
25 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
0.06 كجم |
اسم: |
اقتران رمح الخوار |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
25 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
0.06 كجم |

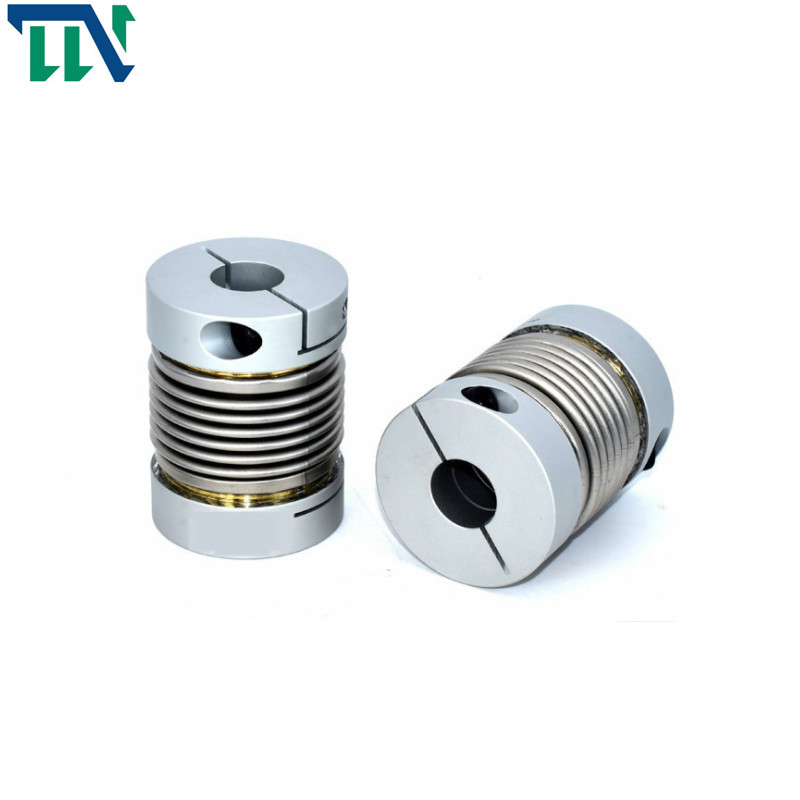

صعدت اقتران الصلب الخوار لقط رمح للتشفير
مقدمة المنتج
تستخدم أداة التوصيل منفاخ الأنابيب المموجة ذات الجدران الرقيقة (منفاخ) من أجل اللحام المباشر أو الربط مع الوصلات النصفية لنقل الحركة.تتميز أداة التوصيل بمزايا الهيكل البسيط والبعد الكلي الصغير والمعالجة والتركيب المريحين ودقة النقل العالية.إنها تستخدم بشكل أساسي في الآلات الدقيقة ذات القدرة الصغيرة وآليات التحكم التي تتطلب هيكلًا مضغوطًا ودقة نقل عالية.
1. الوصلات منفاخ ليس لها خلوص وحساسية عالية
2. مرونة عالية ، حماية أفضل للمعدات
3. يمكنها امتصاص الاهتزازات وتعويض الانحرافات الشعاعية والزاوية والمحورية في نفس الوقت
4. مقاومة بقع الزيت ومقاومة التآكل القوية
5. الصلابة الالتوائية ، وخصائص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة هي نفسها تمامًا
6. يشيع استخدامها في أدوات آلة CNC وأقراص الفهرسة والآلات الصناعية الأخرى
ميزات المنتجات
> المادة مصنوعة من سبائك الألومنيوم ، والمنفاخ الأوسط مصنوع من الفولاذ المقاوم للصدأ مع مقاومة ممتازة للتآكل
> يتم استخدام اللحام بالليزر بين المنفاخ وغطاء العمود ، مع خلوص دوران صفري ، ومناسب للدوران الأمامي والخلفي
> يمكن لهيكل المنفاخ أن يعوض بشكل فعال الانحراف الشعاعي والزاوي والمحوري
> مصممة لمحرك متدرج مؤازر
> طريقة ربط لقط المسمار
معلمات المنتجات
رسومات المنتج
ابعاد المنتج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | L1 | L2 | L3 | ن | F | م | تشديد عزم المسمار (ميل بحري) |
| GRC-16x27 | 4،5،6،6.35،7،8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5،6،6.35،7،8،9،9.525،10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | م 3 | 1.5 |
| (غرك) -22.5x34 | 5،6،6.35،7،8،9،9.525،10،11،12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | م 3 | 1.5 |
| GRC-25x37 | 6،6.35،7،8،9،9،9.525،10،12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | م 3 | 1.5 |
| (غرك -32 إكس 42) | 8،9،9.525،10،11،12،12.7،14،15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | م 4 | 2.5 |
| GRC-40x55.5 سم | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | م 5 | 7 |
| (غرك -55x72) | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | م 6 | 12 |
| (غرك -65 إكس 81) | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | م 6 | 12 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0 × 10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2 × 10-6 | 13 | ||
| (غرك) -22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5 × 10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9 × 10-6 | 30 | ||
| (غرك -32 إكس 42) | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1 × 10-5 | 53 | ||
| GRC-40x55.5 سم | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3 × 10-5 | 97 | ||
| (غرك -55x72) | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7 × 10-5 | 200 | ||
| (غرك -65 إكس 81) | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6 × 10-5 | 380 |
