تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: سلسلة GRC
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون طائرة الشحن البحري الشحن 0.08-0.17 كجم
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح الخوار |
بنية: |
اقتران رمح الخوار |
مواد: |
فولاذ المنيوم |
حجم تجويف: |
16-55 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
اسم: |
اقتران رمح الخوار |
بنية: |
اقتران رمح الخوار |
مواد: |
فولاذ المنيوم |
حجم تجويف: |
16-55 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |

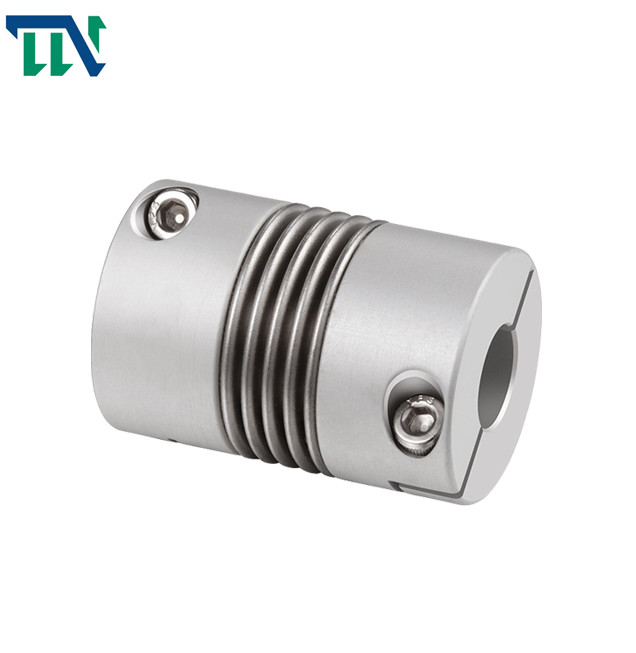

صعدت اقتران الصلب الخوار لقط رمح للتشفير
مقدمة المنتج
تستخدم أداة التوصيل منفاخ الأنابيب المموجة ذات الجدران الرقيقة (منفاخ) من أجل اللحام المباشر أو الربط مع الوصلات النصفية لنقل الحركة.تتميز أداة التوصيل بمزايا الهيكل البسيط والبعد الكلي الصغير والمعالجة والتركيب المريحين ودقة النقل العالية.إنها تستخدم بشكل أساسي في الآلات الدقيقة ذات القدرة الصغيرة وآليات التحكم التي تتطلب هيكلًا مضغوطًا ودقة نقل عالية.
العنصر المرن في اقتران المنفاخ هو منفاخ معدني دقيق ، مقسم إلى سلسلة مرنة وسلسلة صلبة.تتمتع السلسلة المرنة بمرونة كبيرة وغالبًا ما تستخدم في المناسبات الصغيرة مثل أجهزة التشفير وأجهزة الاستشعار.تُستخدم السلسلة الصلبة بشكل أساسي في محركات المؤازرة وأدوات ماكينات CNC (مراكز التصنيع) ومناسبات أخرى.
ميزات المنتجات
> المادة مصنوعة من سبائك الألومنيوم ، والمنفاخ الأوسط مصنوع من الفولاذ المقاوم للصدأ مع مقاومة ممتازة للتآكل
> يتم استخدام اللحام بالليزر بين المنفاخ وغطاء العمود ، مع خلوص دوران صفري ، ومناسب للدوران الأمامي والخلفي
> يمكن لهيكل المنفاخ أن يعوض بشكل فعال الانحراف الشعاعي والزاوي والمحوري
> مصممة لمحرك متدرج مؤازر
> طريقة ربط لقط المسمار
معلمات المنتجات
رسومات المنتج
ابعاد المنتج
| نموذج | D1 D2 التجويف | øد | إل | L1 | L2 | L3 | ن | ج | F | م | وجع عزم الدوران (N · M) |
| CRC-16x27.5 سم | 4،5،6،6.35 | ø16 | 27 | 7.5 | 2 | 12 | 15 | 4.7 | 3 | 2-م 2.5 × 8 | 1.5 |
| CRC-20x32 | 5،6،6.35،8 | ø20 | 32 | 8 | 2.5 | 17 | 18 | 5.8 | 3.5 | 2-م 2.5 × 10 | 1.5 |
| CRC-22.5x34.5 سم | 5،6،6.35،8،9.5،10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4.5 | 2-م 3 × 12 | 2.5 |
| CRC-25x37 | 6،6.35،8،9.5،10،12 | ø25 | 37 | 10.5 | 3 | 16 | 22 | 8.2 | 4.5 | 2-م 3 × 12 | 2.5 |
| CRC-32x42 | 8،9،9.525،10،11،12،12.7،14،15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-م 4 × 16 | 3.5 |
| CRC-40x55.5 سم | 8،9،9.525،10،11،، 12،127،14،15،16،18،19،20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2 م 4 × 20 | 3.5 |
| CRC-55x72.5 سم | 10،11،12،12.7،14،15،16،18،19،20،22،24،25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-م 6 × 25 | 15 |
