تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: جي آر سي 32 * 42
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون طائرة الشحن البحري الشحن 0.08-0.17 كجم
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح الخوار |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
25 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
0.06 كجم |
اسم: |
اقتران رمح الخوار |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
25 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
0.06 كجم |

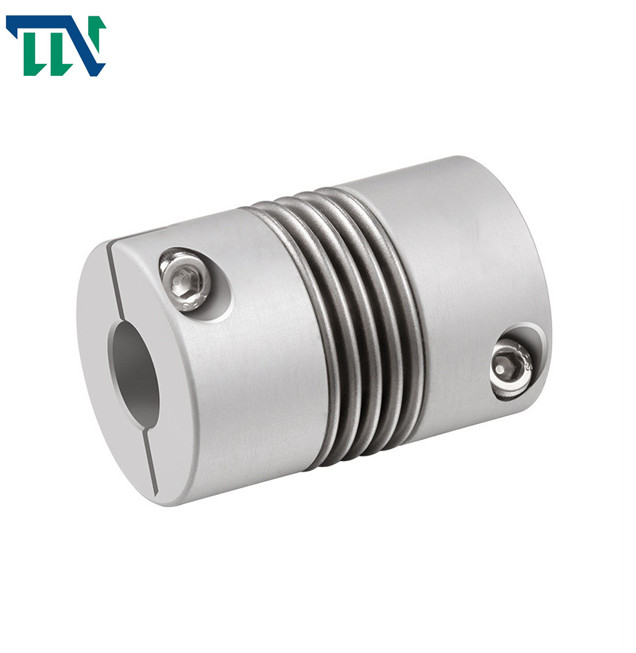

صعدت اقتران الصلب الخوار لقط رمح للتشفير
مقدمة المنتج
1. الوصلات منفاخ ليس لها خلوص وحساسية عالية
2. مرونة عالية ، حماية أفضل للمعدات
3. يمكنها امتصاص الاهتزازات وتعويض الانحرافات الشعاعية والزاوية والمحورية في نفس الوقت
4. مقاومة بقع الزيت ومقاومة التآكل القوية
5. الصلابة الالتوائية ، وخصائص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة هي نفسها تمامًا
6. يشيع استخدامها في أدوات آلة CNC وأقراص الفهرسة والآلات الصناعية الأخرى
معلمات المنتجات
رسومات المنتج
ابعاد المنتج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | L1 | L2 | L3 | ن | F | م | تشديد عزم المسمار (ميل بحري) |
| GRC-16x27 | 4،5،6،6.35،7،8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5،6،6.35،7،8،9،9.525،10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | م 3 | 1.5 |
| (غرك) -22.5x34 | 5،6،6.35،7،8،9،9.525،10،11،12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | م 3 | 1.5 |
| GRC-25x37 | 6،6.35،7،8،9،9،9.525،10،12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | م 3 | 1.5 |
| (غرك -32 إكس 42) | 8،9،9.525،10،11،12،12.7،14،15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | م 4 | 2.5 |
| GRC-40x55.5 سم | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | م 5 | 7 |
| (غرك -55x72) | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | م 6 | 12 |
| (غرك -65 إكس 81) | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | م 6 | 12 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم.م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0 × 10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2 × 10-6 | 13 | ||
| (غرك) -22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5 × 10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0.8 -1.8 | 6100 | 330 | 6.9 × 10-6 | 30 | ||
| (غرك -32 إكس 42) | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1 × 10-5 | 53 | ||
| GRC-40x55.5 سم | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3 × 10-5 | 97 | ||
| (غرك -55x72) | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7 × 10-5 | 200 | ||
| (غرك -65 إكس 81) | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6 × 10-5 | 380 |
