تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GR 25 * 37
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران عمود الخوار |
بنية: |
اقتران عمود الخوار |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
16-55 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
0.013 كجم |
اسم: |
اقتران عمود الخوار |
بنية: |
اقتران عمود الخوار |
مادة: |
فولاذ المنيوم |
حجم تجويف: |
16-55 ملم |
ضمان: |
12 شهر |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
وزن: |
0.013 كجم |

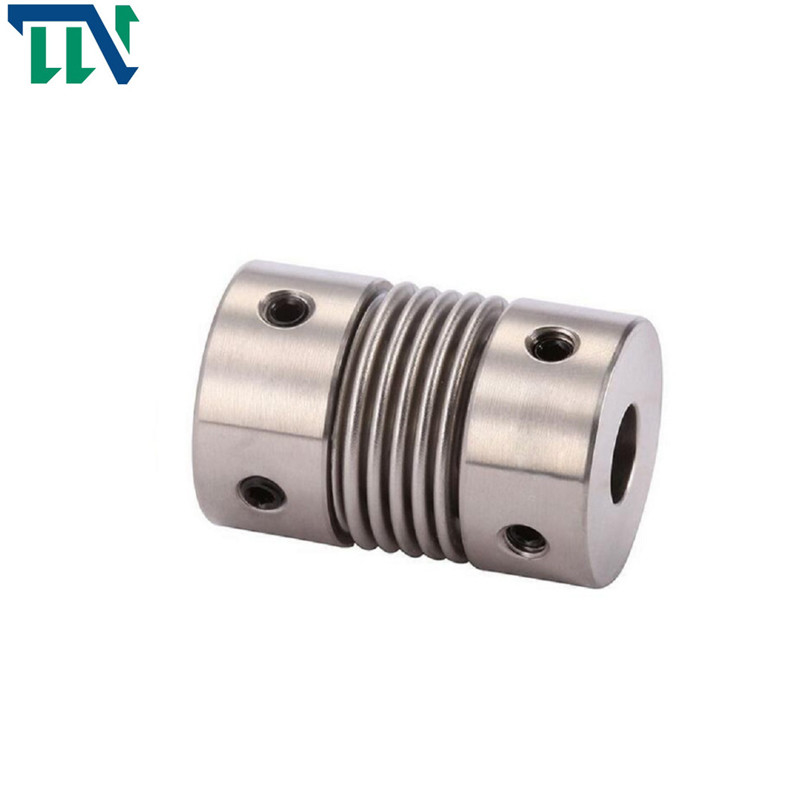

GR 25X37 M4 رمح اقتران الألومنيوم منفاخ سيتسكرو للآلة
معلمات المنتجات
رسومات المنتج
ابعاد المنتج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LI | L2 | L3 | ن | F | م | تشديد عزم المسمار (ميل بحري) |
| GR-16x27.5 سم | 4،5،6،6.35،7،8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | م 3 | 0.7 |
| GR-20x32 | 5،6،6.35،7،8،9،9.525،10،11،12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | م 3 | 0.7 |
| GR-22.5x34.5 سم | 5،6،6.35،7،8،9،9.525،10،11،12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4.5 | م 4 | 1.7 |
| GR-25x37 | 6،6.35،7،8،9،9.525،10،11،12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | م 4 | 1.7 |
| GR-32x42.5 سم | 8،9،10،11،12،12.7،14،15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | م 5 | 4 |
| GR-40x51 | 8،9،9.525،10،11،12،12.7،14،15،16،17،18،19،20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | م 5 | 4 |
| GR-55x57 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 | م 6 | 7 |
| GR-65x81 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 8.9 | م 6 | 7 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء الساكن (نيوتن متر / راد) |
لحظة من الجمود (كجم م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GR-16x27.5 سم | 0.8 | 0.1 | 2 | + 0.4 -1.2 | 20000 | 150 | 7.9 × 10-7 | سبائك الألومنيوم عالية القوة | العلاج بالأنودة | 8 |
| GR-20x32 | 1.5 | 0.1 | 2 | + 0.6 -1.8 | 18000 | 220 | 2.0 × 10-6 | 13 | ||
| GR-22.5x34.5 سم | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 16000 | 300 | 6.2 × 10-6 | 22 | ||
| GR-25x37 | 2.0 | 0.15 | 2 | + 0.6 -1.8 | 15000 | 330 | 6.7 × 10-6 | 30 | ||
| GR-32x42.5 سم | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 11000 | 490 | 2.0 × 10-5 | 53 | ||
| GR-40x51 | 6.4 | 0.3 | 2 | + 0.8 -2.5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0.3 | 2 | + 0.8 -2.5 | 9000 | 860 | 2.8 × 10-5 | 170 | ||
| GR-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 4500 | 900 | 2.3 × 10-5 | 280 |
مقدمة المنتج
ميزات المنتجات
1. الوصلات منفاخ ليس لها خلوص وحساسية عالية
2. مرونة عالية ، حماية أفضل للمعدات
3. يمكن أن تمتص الاهتزازات وتعوض الانحرافات الشعاعية والزاوية والمحورية في نفس الوقت
4. مقاومة بقع الزيت ومقاومة التآكل القوية
5. الصلابة الالتوائية ، وخصائص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة هي نفسها تمامًا
6. يشيع استخدامها في أدوات آلة CNC وأقراص الفهرسة والآلات الصناعية الأخرى
