تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: GHC 40 * 50
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GHC |
بنية: |
نوع أولدهام لقط |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |

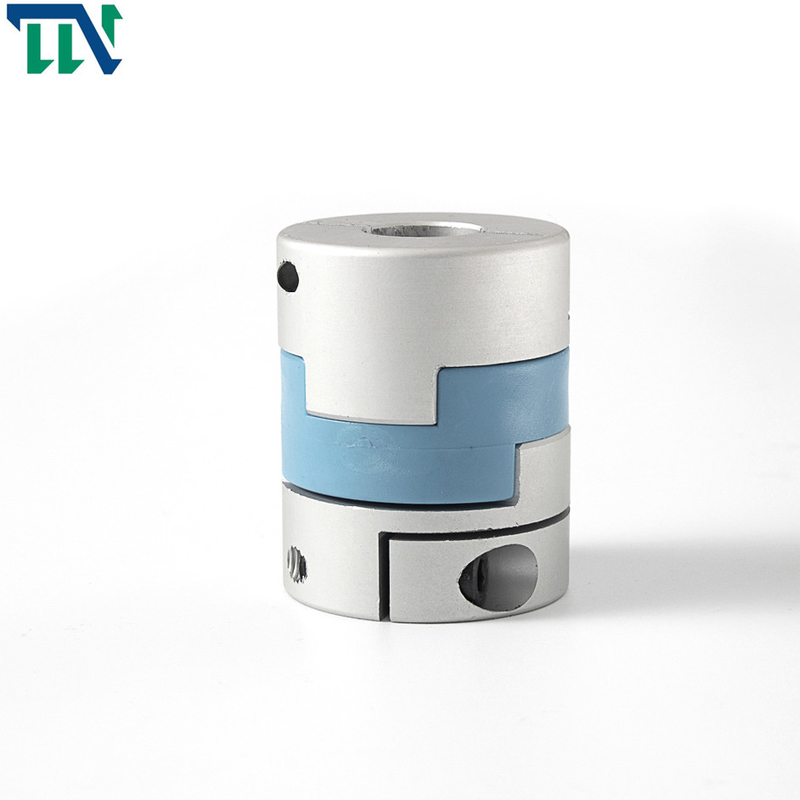

GHC 32X45 مرن أولدهام لقط رمح عبر اقتران منزلق للآلية
مقدمة عن المنتجات
تم تصميم اقتران عمود الدوران من نوع أولدهام ليثبت بشكل متساوٍ حول العمود ويوفر احتباسًا أكبر من أدوات التوصيل اللولبية الثابتة دون إتلاف العمود.ثم شد براغي التثبيت لتأمينها.هذه وصلات أولدهام.نحن المصنوعات لإنتاج جميع أنواع اقتران رمح.أدوات التوصيل المخصصة مقبولة أيضًا.
شكله خفيف ومريح للتثبيت ، مما يوفر الوقت لتجهيز وإنتاج المؤسسات.ثانيًا ، إنه مقاوم للتآكل بالزيت ويمكن عزله كهربائيًا.تتوفر اللدائن المنزلقة المختلفة.يمكن أن يسمح الانزلاق بين غلاف العمود والقطعة الوسيطة بانحرافات شعاعية وزاوية كبيرة.يمكن أن يلعب تصميم النتوء الخاص في المنتصف دورًا داعمًا ويسمح بانحرافات زاوية كبيرة بدون لحظة الانحناء ، وذلك لتقليل الحمل المحوري
لديها مزايا الهيكل البسيط ، نطاق الحجم الواسع ، لحظة القصور الذاتي الصغيرة ، الاستخدام المريح والفحص البصري المريح.تعمل مقاومة التآكل الزيتية الفائقة والعزل الكهربائي على تقليل الحمل المحوري الناجم عن الانحراف.يمكن أن يسمح الانزلاق بين غلاف العمود والوسط بانحراف شعاعي وزاوي كبير.
حَشد
1) أثناء التجميع ، قم بإزالة الحواف وتنظيف جميع الأجزاء
2) أثناء التجميع ، تأكد من أن الخطوط المركزية للفتحتين المحملتين لشوكة اللحام في المنتصف على نفس المستوى ، ويجب ألا يتجاوز الفرق المسموح به 1 درجة.يجب أن ينزلق جزء الشريحة بحرية ويجب أن تدور الوصلة بمرونة
3) نظف السطح.فيما عدا أن وجه نهاية الحافة ومفتاح وجه النهاية مطليان بشحم مانع للصدأ ، يتم دهن الباقي بطبقة أولية مانعة للصدأ ثم يتم دهنها (لا يُسمح بالطلاء).
4) تزييت منتظم.يوصى بحقن الزيت مرة في الأسبوع ومرة في اليوم تحت ظروف درجات الحرارة المرتفعة.
5) من أجل زيادة العمر التشغيلي لجهاز المحور من النوع المتقاطع ، اضبط العمود المتقاطع 180 درجة في كل مرة لجعل مجلة العمود المتقاطع مستخدمة بالتناوب
معلمات المنتجات
رسومات الإنتاج
ورقة بيانات الإنتاج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GHC-16X21 | 4،5،6،6.35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4،5،6،6.35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5،6،6.35،7،8 | 20 | 22 | 8.6 | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5،6،6.35،7،8 | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 28 | 11.7 | 16.65 | 3 | م 3 | 1.5 |
| GHC-25X39 | 5،6،6.35،8،9،9.525،10،11،12 | 25 | 39 | 17.2 | 16.65 | 4.2 | م 3 | 1.5 |
| GHC-32X33 | 5،6،8،9،9.525،10،11،12.12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 3 | م 4 | 2.5 |
| GHC-32X45 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 45 | 20 | 19.5 | 4.5 | م 4 | 2.5 |
| GHC-40X50 | 8،9،9.525،10،11،12،14،15،16،17،18،19 | 40 | 50 | 23 | 18.4 | 7 | م 5 | 7 |
| GHC-45X46 | 8،9،9.525،10،11،12،14،15،16،17،18،19،20،22 | 45 | 46 | 21 | 18.4 | 7 | م 5 | 7 |
| GHC-50X53 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 53 | 24 | 15 | 7.5 | م 6 | 12 |
| GHC-50X58 | 10،11،12.7،14،15،16،17،18،19،20،22،24 | 50 | 58 | 26.5 | 17.5 | 8 | م 6 | 12 |
| GHC-55X57 | 10،11،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 57 | 26 | 17.5 | 7.8 | م 6 | 12 |
| GHC-63X71 | 14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 71 | 33 | 24 | 10 | م 8 | 20 |
| GHC-70X77 | 14،15،16،17،18،19،20،22،24،25،28،30،32،35،38 | 70 | 77 | 29.5 | 25 | 12 | م 8 | 20 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ± 0.2 | 8500 | 30 | 5.5 × 10-7 | سبائك الألومنيوم عالية القوة | السلطة الفلسطينية 6 6 | العلاج بأنودة | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 5.9 × 10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ± 0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.5 × 10 - 6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ± 0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ± 0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ± 0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ± 0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ± 0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ± 0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ± 0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
