تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO9001-2005
رقم الموديل: GH 16 * 18
شروط الدفع والشحن
الحد الأدنى لكمية: تفاوض
الأسعار: Negotiation
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GH |
بنية: |
اقتران رمح أولدهام |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |
اسم: |
اقتران رمح أولدهام |
مادة: |
فولاذ المنيوم |
القطر الداخلي: |
16-70 ملم |
نموذج: |
سلسلة GH |
بنية: |
اقتران رمح أولدهام |
ضمان: |
12 شهر |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
مرنة أو جامدة: |
مرن |

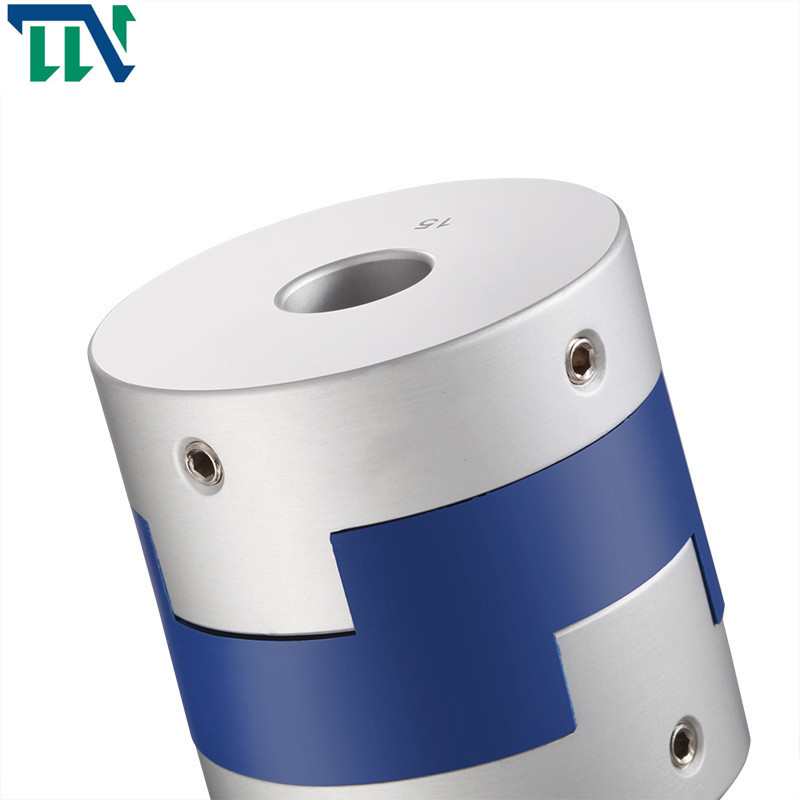

GH 16X18 M3 Oldham Type Shaft اقتران لاتصال الآلية
ميزات المنتجات
>استخدام وصلات عمود أولدهام ماركة Tianniuيمكن أن يعوض التصميم المنزلق الانحراف الشعاعي والزاوي بشكل أكثر فعالية
>استخدام وصلات عمود أولدهام ماركة Tianniuتصميم قابل للفصل ، سهل التركيب
>وصلات عمود أولدهام ماركة Tianniuطريقة التثبيت لقط المسمار
مقدمة عن المنتجات
يشير اقتران العمود إلى حالة عدم توصيل جزأين من جهاز نقل الطاقة والعمود الدوار معًا أثناء الحركة العادية.في بعض الأحيان يتم استخدامه أيضًا كجهاز أمان لمنع الأجزاء المتصلة من تحمل الحمل الزائد ولعب دور الحماية من الحمل الزائد.
تم تصميم اقتران عمود الدوران من نوع Oldham بحيث يتم تثبيته بالتساوي حول العمود وتوفير احتفاظ أكبر من أدوات التوصيل اللولبية الثابتة دون إتلاف العمود.ثم شد براغي التثبيت لتأمينها.هذه وصلات أولدهام
معلمات المنتجات
رسومات الإنتاج
ورقة بيانات الإنتاج
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | LF | LP | F | م | تشديد عزم المسمار (ميل بحري) |
| GH-16X18 | 4،5،6،6.35،7،8 | 16 | 18 | 7.1 | 11.6 | 3.55 | م 3 | 0.7 |
| GH-20X25 | 5،6،6.35،7،8،9،9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | م 4 | 1.7 |
| GH-25X28 | 5،6،6.35،8،9،9.525،10،11،12،14 | 25 | 28 | 11.7 | 16.65 | 5.58 | م 4 | 1.7 |
| GH-32x33 | 5،6،8،9،9.525،10،11،12،12.7،14،15،16 | 32 | 33 | 14 | 19.5 | 7 | م 4 | 1.7 |
| GH-40X35 | 8،9،9.525،10،11،12،12.7،14،14،16،17،18،19،20 | 40 | 35 | 15.5 | 18.4 | 7.75 | م 4 | 1.7 |
| GH-45X46 | 8،9،9.525،10،11،12.7،14،15،16،17،18،19،20،22 | 45 | 46 | 21.5 | 18.4 | 9 | م 5 | 4 |
| GH-50X38 | 10،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 38 | 16.5 | 15 | 8.25 | م 5 | 4 |
| GH-55X57 | 10،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32 | 55 | 57 | 27 | 17.5 | 10.5 | م 5 | 4 |
| GH-63X47 | 14،15،16،17،18،19،20،22،24،25،28،30،32 | 63 | 47 | 21 | 17.5 | 10.5 | م 6 | 8.4 |
| GH-70X77 | 16،17،18،19،20،22،24،25،28،30،32،38،40 | 70 | 77 | 36.5 | 25 | 13.5 | م 8 | 10.5 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
تصلب الالتواء ثابت (ميل بحري / راد) |
لحظة من الجمود (كجم م 2) |
مادة كم رمح | مادة الشظايا | المعالجة السطحية | وزن (ز) |
| GH-16X18 | 0.7 | 0.8 | 3 | ± 0.2 | 9000 | 30 | 3.3x10-7 | سبائك الألومنيوم عالية القوة | السلطة الفلسطينية 6 6 | العلاج بأنودة | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ± 0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ± 0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ± 0.2 | 4800 | 270 | 9.6 × 10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ± 0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ± 0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ± 0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ± 0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ± 0.2 | 2500 | 1200 | 8.3 × 10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ± 0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
