تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS ISO9001
رقم الموديل: DLMT
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |

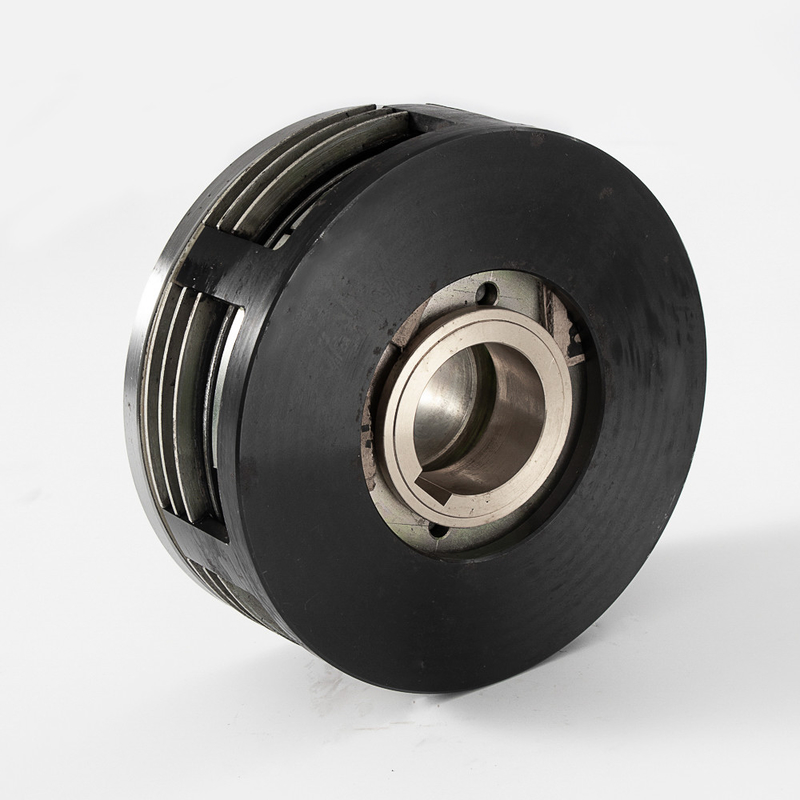

DLMT قابض كهرومغناطيسي متعدد الأقراص من النوع الرطب |
القطر الداخلي: |
27.5-265 ملم |
القطر الخارجي: 85-253 مم: |
61-460 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
وزن: |
0.57 كجم - 34 كجم |
اسم: |
DLMT قابض كهرومغناطيسي متعدد الأقراص من النوع الرطب |
القطر الداخلي: |
27.5-265 ملم |
القطر الخارجي: 85-253 مم: |
61-460 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
وزن: |
0.57 كجم - 34 كجم |
مقدمة عن المنتجات
يشير القابض الكهرومغناطيسي إلى قابض الاحتكاك الذي يولد قوة ضغط بواسطة القوة الكهرومغناطيسية.نظرًا لأنه يمكن أن يحقق التشغيل لمسافات طويلة ، وطاقة تحكم صغيرة ، ويسهل تحقيق أتمتة أداة الماكينة ، والعمل السريع ، والهيكل البسيط ، فقد تم استخدامه أيضًا على نطاق واسع.يسمى القابض الكهرومغناطيسي أيضًا بالاقتران الكهرومغناطيسي.إنه اتصال كهرومغناطيسي ميكانيكي يطبق مبدأ الحث الكهرومغناطيسي والاحتكاك بين لوحتي الاحتكاك الداخلي والخارجي لتكوين جزئين دوارين في نظام النقل الميكانيكي.عندما لا يتوقف الجزء النشط عن الدوران ، يمكن دمج الجزء المتحرك أو فصله عنه.الاتصال الميكانيكي الكهرومغناطيسي الجهاز عبارة عن جهاز كهربائي يعمل تلقائيًا.يمكن استخدام القوابض الكهرومغناطيسية للتحكم في بدء التشغيل الميكانيكي ، والانعكاس ، وتنظيم السرعة ، والفرملة.لديها مزايا الهيكل البسيط ، العمل السريع ، طاقة التحكم الصغيرة ، والتحكم عن بعد السهل ؛على الرغم من صغر حجمها ، إلا أنها يمكن أن تنقل عزم دوران كبير ؛عند استخدامه للتحكم في الكبح ، فإنه يتمتع بمزايا الكبح السريع والمستقر ، لذلك يتم استخدام القوابض الكهرومغناطيسية على نطاق واسع.يستخدم على نطاق واسع في أدوات آلة المعالجة المختلفة وأنظمة النقل الميكانيكية.تتمثل وظيفة القابض الكهرومغناطيسي في نقل عزم (أو قوة) المشغل من جانب عمود القيادة إلى جانب العمود المدفوع.
القابض الكهرومغناطيسي الجاف أحادي الصفيحة: عندما يتم تنشيط الملف ، تتولد قوة مغناطيسية.تحت تأثير القوة الكهرومغناطيسية ، تتشوه الصفيحة الزنبركية للمحرك ، وتنجذب الصفيحة المتحركة و "المحرك" معًا ، ويكون القابض في حالة تعشيق ؛عندما يتم إيقاف تشغيل الملف ، تختفي القوة المغناطيسية ، يرتد "المحرك" مرة أخرى تحت تأثير قوة الزنبرك ، ويكون القابض في حالة فك الارتباط
تستخدم القوابض الكهرومغناطيسية متعددة الأقراص الرطبة والفرامل الكهرومغناطيسية متعددة الأقراص الرطبة بشكل أساسي في آلات العمل (المخارط ، وآلات الحفر ، وآلات الطحن ، وآلات المعالجة الأوتوماتيكية متعددة الطاقة) ، وآلات البناء ، وآلات تزوير ، وآلات المناولة ، وآلات النجارة ، والسفن ، مركبات خاصة (PTO) ، آلات صناعية عامة أخرى
معلمات المنتجات
| بحجم |
تصنيف عزم الدوران dymanic نانومتر |
تصنيف عزم الدوران الثابت نانومتر |
وقت الخطوبة | وقت فك الارتباط | الفولطية المقدرة (DC V) |
لفائف استهلاك الطاقة (20 درجة) غرب |
الحد الأقصى المسموح به للدوران (ص / دقيقة) |
معدلات تدفق الزيت (لتر / دقيقة) |
| DLMT-5S | 50 | 90 | 0.28 | 0.11 | 24 | 29 | 3000 | 0.4 |
| DLMT-10S | 100 | 160 | - | - | 24 | 41 | 2500 | 0.7 |
| DLMT-20S | 200 | 320 | 0.45 | 0.21 | 24 | 46 | 2500 | 0.7 |
| DLMT-35S | 350 | 560 | 0.5 | 0.26 | 24 | 52 | 1900 | 0.9 |
| DLMT-50S | 500 | 800 | 0.56 | 0.31 | 24 | 65 | 1900 | 1.2 |
| DLMT-160S | 1600 | 2500 | 1.23 | 0.48 | 24 | 132 | 1500 | 1.4 |
| بحجم | الأبعاد الشعاعية (مم) | الأبعاد المحورية (مم) | ||||||||
| D1 | Φ | ه | ح | α | إل | L1 | L2 | L3 | L4 | |
| DLMT-5S | 113 | 30 | 8F8 | 31.7 | - | 78 | 58.5 | 29 | 22 | - |
| DLMT-10S | 133 | 40 | 12F8 | 42 | - | 84.5 | 60 | 30 | 23 | - |
| DLMT-20S | 157 | 50 | 14F8 | 52.5 | - | 89 | 61 | 30 | 24 | - |
| DLMT-35S | 180 | 54 | 15F8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| DLMT-50S | 195 | 60 | 18JS9 | 63.3 | 8 | 107 | 72.5 | 38.5 | 26 | 147 |
| DLMT-160S | 295 | 90 | 2 * 25 جي إس 9 | 100.8 | 12 | 205 | 140 | 80 | 52 | 190 |
| مقاس | عدد الأسنان (ع) | معامل (α) | زاوية الضغط (α) | قطر الملعب | ظل القاعدة | عدد الأسنان من قياس المدى |
| DLMT-5S | 23 | 2 | 20 درجة | 46 | 15.4 | 3 |
| DLMT-10S | 27 | 2 | 20 درجة | 54 | 21.3 | 4 |
| DLMT-20S | 26 | 2.5 | 20 درجة | 65 | 19.3 | 3 |
| DLMT-35S | 24 | 3 | 20 درجة | 65 | 23.15 | 3 |
| DLMT-50S | 25 | 3 | 20 درجة | 75 | 23.19 | 3 |
| DLMT-160S | 25 | 5 | 20 درجة | 125 | 38.65 | 3 |
