تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: CGS
رقم الموديل: العاصمة
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
DLD1 يوفر الفرامل الصناعية الكهرومغناطيسية |
القطر الداخلي: |
27.5-265 ملم |
القطر الخارجي: 85-253 مم: |
61-460 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
وزن: |
0.57 كجم - 34 كجم |
اسم: |
DLD1 يوفر الفرامل الصناعية الكهرومغناطيسية |
القطر الداخلي: |
27.5-265 ملم |
القطر الخارجي: 85-253 مم: |
61-460 ملم |
طول: |
34.5-70.5 ملم |
ضمان: |
12 شهر |
دعم مخصص: |
OEM ، ODM |
وزن: |
0.57 كجم - 34 كجم |

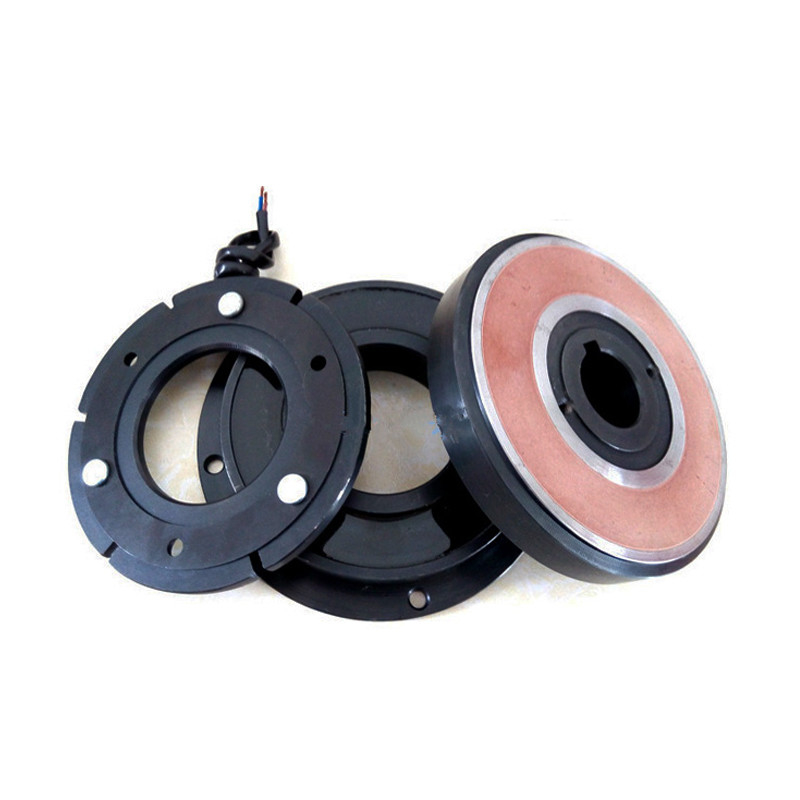

مقدمة عن المنتجات
يعتمد القابض الكهرومغناطيسي على الملف للتحكم في اقتران وفصل القابض.
يمكن تقسيم القابض الكهرومغناطيسي إلى: قابض كهرومغناطيسي جاف متجانس ، وجاف متعدد القطع
القابض الكهرومغناطيسي ، القابض الكهرومغناطيسي الرطب متعدد القطع ، قابض المسحوق المغناطيسي ، الانزلاق
القابض الكهرومغناطيسي وهلم جرا.يمكن تقسيم طريقة عمل القابض الكهرومغناطيسي
إلى: تركيبة القوة ومزيج القوة.
وهي تتكون أساسًا من نير مع ملف ، وحديد قابل للتعديل ، ووصلة
وتتكون من مجموعة ألواح الاحتكاك ، وغطاء نحاسي ، ونابض رجوع ، وحلقة انزلاقية.تتكون مجموعة ألواح الاحتكاك من عدة ألواح احتكاك خارجية وألواح احتكاك داخلية
ألواح الاحتكاك الداخلية والخارجية مرتبة بالتناوب على الأسنان الخارجية للنير.ستة أخاديد مفتوحة على المحيط الخارجي للصفيحة الخارجية
يمكن أن تتحرك بحرية على ستة مخالب متصلة ؛يمكن للأسنان الداخلية على المحيط الداخلي للصفيحة الداخلية أن تتحرك بحرية على الأسنان الخارجية للنير.
عندما يتم تنشيط ملف القابض ، يتم إنشاء القوة الكهرومغناطيسية لجذب المحرك إلى نير وضغط مجموعة الألواح بينهما ،
ينتقل عزم الدوران من المقرن إلى أداة التوصيل أو من أداة التوصيل إلى نير عن طريق الاحتكاك بين اللوحين الداخليين والخارجيين
وذلك لتحقيق انتقال السلطة.عندما يتم فصل الطاقة عن ملف القابض ، تختفي القوة الكهرومغناطيسية وسيقوم زنبرك العودة بزنبرك المحرك
بالعودة إلى الموضع قبل التشغيل ، تقدم مجموعة ألواح الاحتكاك حالة مفكوكة طبيعية ، وذلك لإنهاء نقل عزم الدوران.
معلمات المنتجات
| بحجم | تصنيف عزم الدوران dynemil | عزم الدوران الثابت | الفولطية DC V | طاقة استهلاك الملف (20 درجة) واط | الحد الأقصى المسموح به للدوران (ص / دقيقة) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| بحجم | الأبعاد الشعاعية (مم) | الأبعاد المحورية (مم) | ||||||
| D1 | د 2 | د 3 | إل | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8 ± 0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0.7 | 0.8 ± 0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0.7 | 0.8 ± 0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0.8 | 1 ± 0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0.8 | 1 ± 0.1 |
مثال على التركيب:
