تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
رقم الموديل: سلسلة GNC
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
اسم: |
اقتران العمود الصلب |
نموذج: |
سلسلة GNC |
مواد: |
فولاذ المنيوم |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
سماكة: |
21-81 ملم |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |
اسم: |
اقتران العمود الصلب |
نموذج: |
سلسلة GNC |
مواد: |
فولاذ المنيوم |
حجم تجويف: |
4-38 ملم |
ضمان: |
12 شهر |
سماكة: |
21-81 ملم |
القطر الخارجي: |
16-65 ملم |
مادة المطاط الصناعي: |
PA66 |
المعالجة السطحية: |
علاج الأكسدة الانوديك |

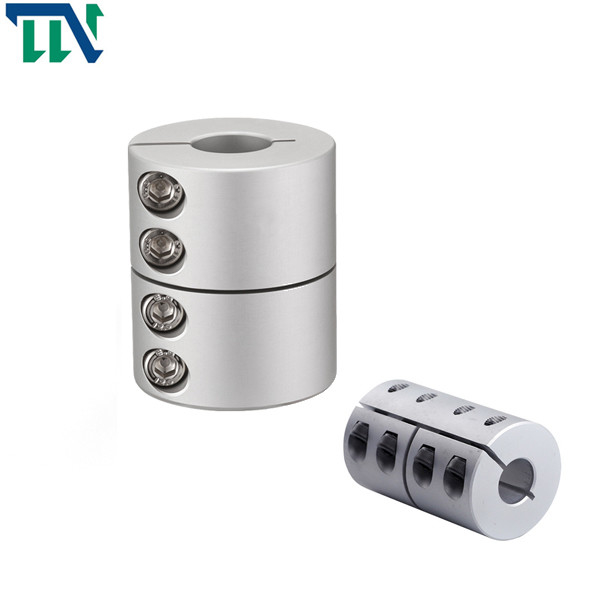

جامدة لقط سبائك الألومنيوم رمح اقتران متري مع عزم دوران عالية
ميزات المنتجات
أداة التوصيل ذات الحواف عبارة عن اقتران صلب ، وهو عبارة عن توصيل نصف اقتران بالفلنجات بالعمودين بمفاتيح مسطحة عادية ، ثم استخدام البراغي لتوصيل نصف اقتران في واحد لنقل الحركة.وعزم الدوران.هذا النوع من أدوات التوصيل له شكلين هيكليين رئيسيين: 1. الاعتماد على الفتحة المفصلية لاستخدام البراغي لتحقيق محاذاة العمودين والاعتماد على قضيب البرغي لتحمل البثق والقص لنقل عزم الدوران ؛2. الاعتماد على نصف اقتران على الكتف محاذاة مع الأخدود على نصف أداة التوصيل الأخرى.يمكن أن تستخدم البراغي التي تربط نصف أدوات التوصيل مسامير عادية من الدرجة B و B ، وينتقل عزم الدوران عن طريق عزم الاحتكاك لأسطح الوصلات لنصف أدوات التوصيل.
يمكن أن تكون مادة وصلة الفلنجة من الحديد الزهر الرمادي أو الصلب الكربوني ، ويجب استخدام الفولاذ المصبوب أو الصلب المطروق للحمل الثقيل أو عندما تكون السرعة الطرفية أكبر من 30 م / ث.إن أداة التوصيل ذات الشفة لها متطلبات عالية فيما يتعلق بحيادية العمودين.عندما يكون هناك إزاحة نسبية بين العمودين ، ستحدث أحمال إضافية في الأجزاء وستتدهور ظروف العمل.هذا هو عيبها الرئيسي.ومع ذلك ، نظرًا للهيكل البسيط والتكلفة المنخفضة ونقل عزم الدوران الكبير ، عندما تكون سرعة الدوران منخفضة ، لا يوجد تأثير ، وتكون صلابة العمود كبيرة
> هيكل متكامل ، الاستخدام العام لمواد سبائك الألومنيوم عالية القوة
> عزم دوران عالي وصلابة عالية
> لا يسمح النوع الصلب بشكل أساسي بالانحراف المركزي ، لذلك يجب تعديله بالكامل أثناء الاستخدام
> طريقة ربط برغي الصواميل
معلمات المنتجات
| نموذج المعلمة | قطر التجويف المشترك d1 ، d2 | Φ د | إل | F | م | تشديد عزم المسمار (ميل بحري) |
| GNC-16x16 | 3،4،5،6،6.35،7،8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3،4،5،6،6.35،7،8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4،5،6،6.35،7،8،9،9.525،10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 25 | 6 | م 3 | 1.5 |
| GNC-25x36 | 5،6،6.35،7،8،9،9.525،10،12 | 25 | 36 | 6 | م 3 | 1.5 |
| GNC-28.5x38.5 سم | 6،6.35،7،8،9،9.525،10،12،12.7،14 | 28.5 | 38 | 7.8 | م 4 | 2.5 |
| GNC-32x32 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 32 | 7 | م 4 | 2.5 |
| GNC-32x41 | 6،6.35،7،8،9،9.525،10،12،12.7،14،15،16 | 32 | 41 | 7.75 | م 4 | 2.5 |
| GNC-40x44 | 8،9،9.525،10،11،12،12.7،14،15،15،17،18،19،20 | 40 | 44 | 10.5 | م 5 | 7 |
| GNC-40x52 | 8،9،9.525،10،11،12،12.7،14،15،15،17،18،19،20 | 40 | 52 | 10.5 | م 5 | 7 |
| GNC-50x55.5 سم | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 55 | 13 | م 6 | 12 |
| GNC-50x66 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25 | 50 | 66 | 16 | م 6 | 12 |
| GNC-63x71 | 10،11،12،12.7،14،15،16،17،18،19،20،22،24،25،28،30،32،35 | 63 | 71 | 16.5 | م 6 | 12 |
| نموذج المعلمة | تصنيف عزم الدوران (ميل بحري) * |
الانحراف المسموح به (مم)* |
زاوية الانحراف المسموح بها (°) * |
الانحراف المحوري المسموح به (مم)* |
السرعة القصوى دورة في الدقيقة |
لحظة من الجمود (كجم م2) |
مادة كم رمح | المعالجة السطحية | وزن (ز) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | سبائك الألومنيوم عالية القوة | العلاج بأنودة | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6 × 10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6 × 10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7 × 10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7 × 10-6 | 43 | ||
| GNC-28.5x38.5 سم | 14 | - | - | - | 5500 | 2.5 × 10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1 × 10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1 × 10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45 × 10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45 × 10-5 | 150 | ||
| GNC-50x55.5 سم | 45 | - | - | - | 4000 | 7.0 × 10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0 × 10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0 × 10-5 | 320 |
