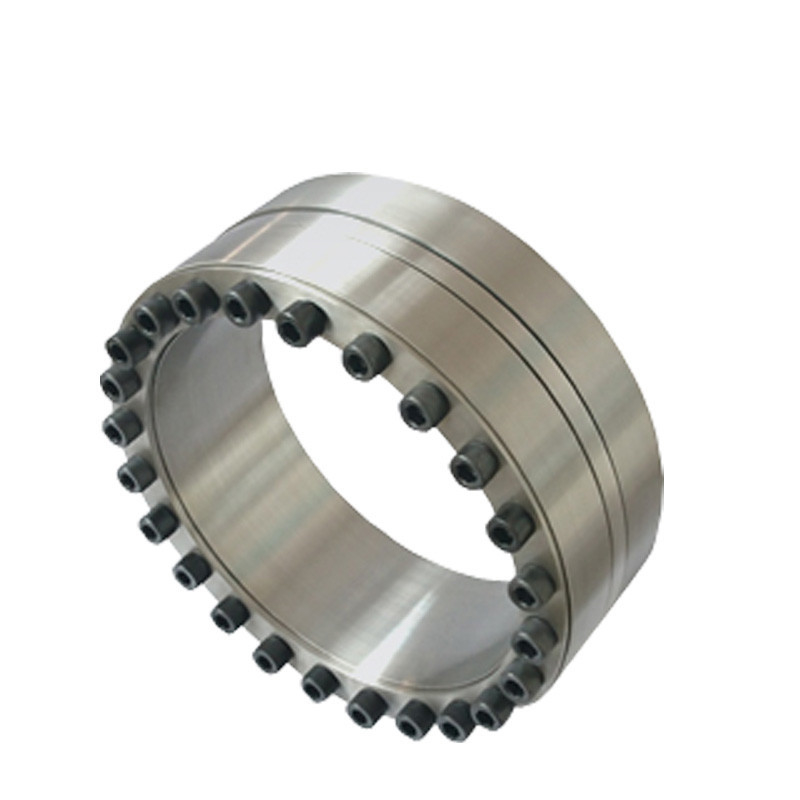

Z5-1120*165 مجموعات القفل جهاز القفل الكهربائي مواد الصلب

Z5-1120*165 مجموعات القفل جهاز القفل الكهربائي مواد الصلب

تعليمات الحماية

1بعد التثبيت ، تغطية وجه نهاية مكشوفة من تجمع القفل ورأس المسامير مع بقعة زيت مضادة للصدأ.يجب طلاء الوجه النهائي المكشوف للجزء المتعدد من غلاف الاتصال بمزيت مضاد للصدأ بانتظام..

2بالنسبة لمجموعة القفل التي تحتاج إلى العمل في وسط يآكل، يجب اعتماد حماية خاصة (مثل إضافة لوحة غطاء) لمنع مجموعة القفل من الصدأ.

يجب أن يستوفي اختيار مجموعة القفل المتطلبات التالية:

الدوران الاسمي لمجموعة القفل MT ̄، kn · m؛

القوة المحورية الاسمية لمجموعة القفل FT ̄ KN

د. قطر داخلي وعرض الحلقة الداخلية لجمعية القفل، ملم؛

الضغط على سطح المفاصل بين مجموعة Pt ̄ القفل والعمود، N / mm2

A. عزم الدوران في الحركة: MT ≥ M

B. قوة المحور في المحامل: ft ≥ FX

ج. قوة النقل: ft ≥ f2x + (MD / 2x10-3) 2

D. القوة الشعاعية في المحامل: Pt ≥ FR / d1x103 ، حيث:

M ̄ عزم دوران يجب نقله، kn · m؛

FX ̄ القوة المحورية التي يجب تحملها، kn؛

FT ̄ القوة الشعاعية التي يجب تحملها، kn؛

احتياطات السلامة وإعادة الاستخدام

1إذا تم استخدام هذا المنتج على آلات رفع أو تحميله على الآلات، يجب وضع أجهزة أمان لضمان السلامة.

2من المحظور تماماً تخفيف المسامير تحت الحمل

أثناء إعادة الاستخدام ، لا يمكن استخدام مجموعة القفل إلا بعد التأكد من عدم وجود قذارة وتآكل وتلف. الدرجة هي 12.9

معايير المنتجات
