تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z12B
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |
تجميع القفل Z12B |
مادة: |
GCr15 تحمل الصلب |
وزن: |
2.3-108 كجم |
القطر الخارجي: |
من 110 إلى 695 ملم |
سماكة (مم): |
60-155 |
حجم تجويف: |
70-600 ملم |
عزم الدوران (kNm: |
4.25-731.6 |
رقم الموديل: |
تجميع القفل Z12B |
مادة: |
GCr15 تحمل الصلب |
وزن: |
2.3-108 كجم |
القطر الخارجي: |
من 110 إلى 695 ملم |
سماكة (مم): |
60-155 |
حجم تجويف: |
70-600 ملم |
عزم الدوران (kNm: |
4.25-731.6 |

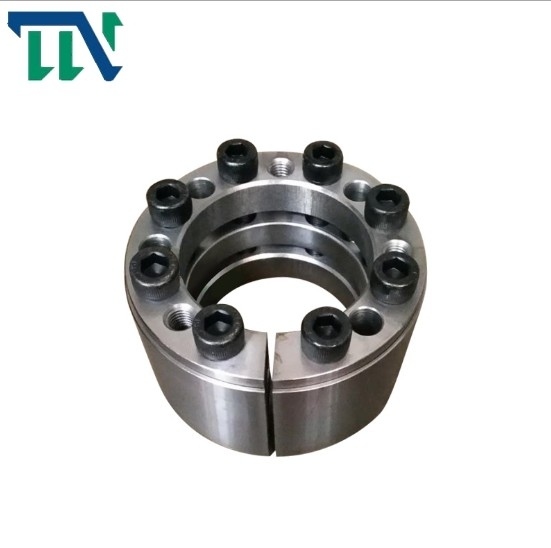

جهاز القفل Z12B قفل الجمعية قفل رمح للآلات المعدنية
ميزات المنتجات
تعتمد مجموعة القفل z-series التي تنتجها شركة النقل Changzhou tianniu على المعايير الفنية الموثوقة في أوروبا ، وقد حققت بعض التحسينات الإبداعية للمنتجات بشكل علمي.تنتج الشركة بشكل أساسي معايير Euro و JB (GB) ومعايير الولايات المتحدة الأمريكية والعديد من منتجات سلسلة تجميع القفل غير القياسية.يتم تصدير المنتجات إلى الاتحاد الأوروبي والولايات المتحدة وأستراليا وجنوب شرق آسيا وهونغ كونغ وتايوان ودول ومناطق أخرى.في الوقت الحاضر ، تغطي الشركة مساحة 1000 متر مربع ولديها العديد من أدوات آلة CNC وأدوات قياس عالية الدقة ومعدات قياس خاصة.طورت الشركة وأنتجت على التوالي أكثر من 30 سلسلة قياسية وآلاف المواصفات لتركيبات القفل.إنها شركة متخصصة تصنع تركيبات القفل على نطاق واسع في الصين
إن مجموعة القفل z-series التي تنتجها شركة النقل Changzhou tianniu هي عبارة عن هيكل اتصال بدون مفتاح.تحت تأثير القوة المحورية ، تتقلص الأكمام الداخلية والخارجية وتتوسع بشكل وثيق مع العمود والمحور لإنتاج احتكاك كافٍ لنقل عزم الدوران والقوة المحورية ، وذلك لتحقيق الغرض من تشغيل الآلية
يعد تجميع القفل مكونًا أساسيًا متقدمًا يستخدم على نطاق واسع في التوصيل الميكانيكي تحت الحمل الثقيل في العالم.فيما يتعلق بتوصيل العجلة والعمود ، فهو عبارة عن جهاز اتصال بدون مفتاح يحقق نقل الحمولة عن طريق شد البراغي عالية القوة لعمل الضغط والاحتكاك الناتج بين أسطح الاحتواء.
مناسب للمناسبات ذات الحمولة العالية
مناسب بشكل خاص لعزم الدوران المتناوب
التطبيقات النموذجية: دولاب الموازنة ، أسطوانة الحزام
نظام عزم الدوران
تثبيت
قم بتثبيت 1 كم توسيع 1xt
قم بتثبيت 2 أكمام توسيع 1.9xt
قم بتثبيت 3 أكمام تمدد 2.7xt
قم بتثبيت 4 أكمام توسعة 3.6xt
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六角 螺钉 مسدس داخلي برأس مسدس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | أنا | إل | إل1 |
规 格 الأحجام |
数 量 الكمية |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | م 10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | م 12 | 14 | 520 | 33.8 | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
39.0 41.8 |
196 183 |
6.6 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | 88 | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | م 16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | م 20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | 3300 | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | 3300 | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | 3300 | 760 | 159 | 85.0 | |||||
| 480 | 575 | 140 | 155 | 177 | م 22 | 25 | 3440 | 830 | 159 | 930 | 88.0 |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
