تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z15
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
القدرة على العرض: 1000 شهريا
رقم الموديل: |
Z14 قفل التجمع |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.2-100.3 كجم |
القطر الخارجي: |
47-710 ملم |
سماكة (مم): |
60-155 |
حجم تجويف: |
20-600 مم |
عزم الدوران (kNm: |
64-1265 |
رقم الموديل: |
Z14 قفل التجمع |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.2-100.3 كجم |
القطر الخارجي: |
47-710 ملم |
سماكة (مم): |
60-155 |
حجم تجويف: |
20-600 مم |
عزم الدوران (kNm: |
64-1265 |

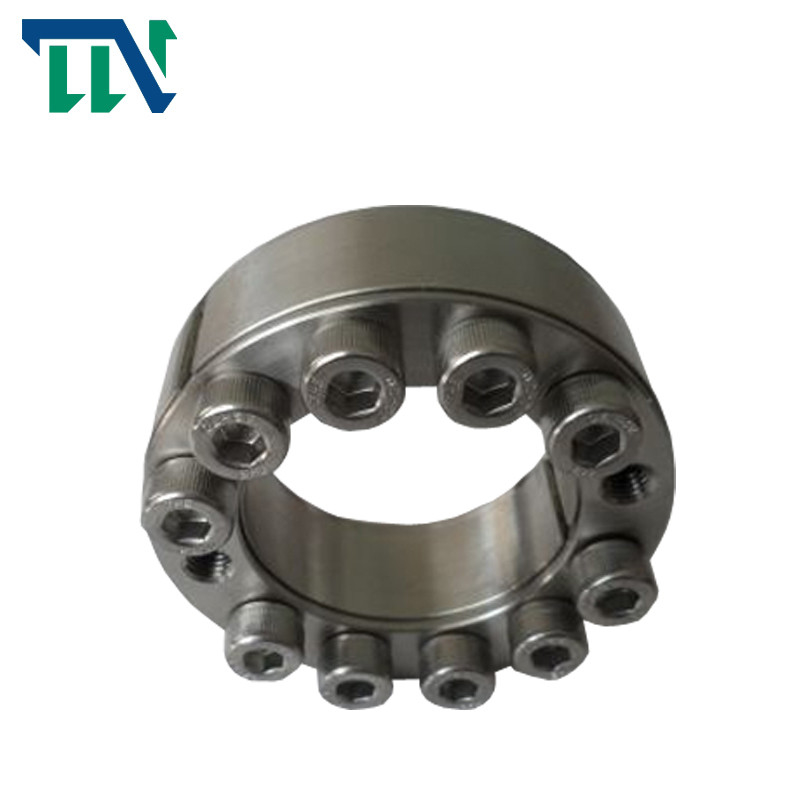

جهاز القفل Z15 التجمع قفل رمح لقط للتغليف
ميزات المنتجات
يستخدم تجميع القفل على نطاق واسع في:
آلات التعدين ، الآلات المعدنية ، آلات التغليف ، آلات التبغ ، آلات النسيج ، آلات الطباعة ، آلات الحدادة ، الآلات الهندسية ، جميع أنواع الأدوات الآلية والآلات القابلة للتبديل.على سبيل المثال: بكرة الحزام ، العجلة المسننة ، الترس ، المروحة ، المروحة الكبيرة والصغيرة ، المنفاخ أو التوصيل المباشر بالعمود والمحور ووصلات النقل الأخرى
في عام 2005 ، بدأت Changzhou tianniu في تطوير مجموعات قفل متنوعة بمواصفات المعيار بشكل شامل.بعد ما يقرب من 15 عامًا من الممارسة ، أكملت تطوير مجموعة متنوعة لجميع المواصفات في المعيار.لقد امتد ليشمل المنسوجات والتعبئة والتغليف والأغذية والصناعات الخفيفة والتعدين وصناعة الورق والطباعة وأدوات الآلات ومراكز المعالجة وأدوات آلات تزوير والآلات المعدنية والآلات العامة ، والتي اكتسبت سمعة طيبة وعززت التقدم التكنولوجي للمنتجات في صناعة الآلات.ويمكن تطوير مجموعة قفل غير قياسية وفقًا لاحتياجات المستخدم الخاصة
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六 角 螺 مسدس داخلي برأس مسدس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
جي
(كلغ) |
||||||||
| د | د | إل1 | إل2 | إل3 | إل4 |
规 格 الأحجام |
数 量 الكمية |
مأ ن م |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | ||
| مم | ||||||||||||
| 20 |
47 |
20 |
17 |
23 |
29 |
م 6 |
5 |
17 |
34 |
0.34 | 242 | 0.25 |
| 22 | 0.38 | 220 | 0.24 | |||||||||
| 24 |
50 |
0.41 | 202 | 0.27 | ||||||||
| 25 | 0.43 | 194 | 0.29 | |||||||||
| 28 |
55 |
6 |
42 |
0.60 | 207 | 0.31 | ||||||
| 30 | 6 | 0.64 |
194 |
0.30 | ||||||||
| 35 | 60 | 7 |
51 |
0.90 | 0.33 | |||||||
| 40 | 65 | 8 | 1.03 | 0.37 | ||||||||
| 45 | 75 |
24 |
20 |
28 |
36 |
م 8 |
6 |
41 |
80 |
1.80 | 200 | 0.62 |
| 50 | 80 | 7 | 2.3 | 210 | 0.67 | |||||||
| 55 | 85 |
8 |
107 |
2.9 | 218 | 0.72 | ||||||
| 60 | 90 | 3.2 | 200 | 0.77 | ||||||||
| 65 | 95 | 9 | 120 | 3.8 | 208 | 0.82 | ||||||
| 70 | 110 |
29 |
24 |
34 |
44 |
م 10 |
8 |
83 |
170 |
6.0 | 225 | 1.50 |
| 75 | 115 | 6.4 | 210 | 1.59 | ||||||||
| 80 | 120 | 6.8 | 197 | 1.67 | ||||||||
| 85 | 125 | 9 | 190 | 8.1 | 209 | 1.76 | ||||||
| 90 | 130 |
10 |
210 |
9.6 | 219 | 1.84 | ||||||
| 95 | 135 | 10.1 | 207 | 1.90 | ||||||||
| 100 | 145 |
33 |
28 |
38 |
50 |
م 12 |
8 |
145 |
220 | 11 | 190 | 2.58 |
| 110 | 155 | 9 | 250 | 14 | 194 | 2.79 | ||||||
| 120 | 165 | 10 | 280 | 17 | 198 | 3.00 | ||||||
| 130 | 180 |
38 |
33 |
43 |
55 |
12 | 350 | 23 | 190 | 4.10 | ||
| 140 | 190 | 12 | 245 | 24 | 177 | 4.37 | ||||||
| 150 | 200 | 14 | 400 | 30 | 192 | 4.63 | ||||||
| 160 | 210 | 15 | 440 | 35 | 193 | 4.90 | ||||||
| 170 | 225 |
43 |
38 |
49 |
63 |
M14 |
12 |
230 |
480 | 41 | 176 | 6.50 |
| 180 | 235 | 14 | 560 | 51 | 194 | 6.90 | ||||||
| 190 | 250 |
51 |
46 |
57 |
71 |
16 | 640 | 61 | 177 | 9.27 | ||
| 200 | 260 | 18 | 700 | 72 | 190 | 9.7 | ||||||
| 220 | 285 |
55 |
50 |
61 |
77 |
م 16 |
16 |
355 |
900 | 99 | 198 | 12.3 |
| 240 | 305 | 900 | 108 | 181 | 13.3 | |||||||
| 260 | 325 |
18 |
1000 | 130 | 188 | 14.3 | ||||||
| 280 | 355 |
65 |
60 |
73 |
91 |
مسييه 18 |
485 |
1200 | 170 | 178 | 21.4 | |
| 300 | 375 |
20 |
1350 | 200 | 184 | 22.7 | ||||||
| 320 | 405 |
77 |
72 |
85 |
105 |
م 20 |
690 |
1700 | 275 | 189 | 32.2 | |
| 340 | 425 | 1700 | 290 | 178 | 34.0 | |||||||
| 360 | 455 |
89 |
84 |
99 |
121 |
م 22 |
930 |
2000 | 385 | 181 | 47.2 | |
| 380 | 475 |
21 |
2200 | 430 | 180 | 49.5 | ||||||
| 400 | 495 | 2200 | 450 | 171 | 51.8 | |||||||
| 420 | 515 |
24 |
2500 | 545 | 186 | 54.2 | ||||||
| 440 | 545 |
101 |
96 |
113 |
137 |
مسييه 24 |
1200 |
3000 | 660 | 181 | 72.0 | |
| 460 | 565 | 3000 | 690 | 173 | 74.9 | |||||||
| 480 | 585 | 3000 | 720 | 166 | 77.9 | |||||||
| 500 | 605 |
28 |
3400 | 880 | 186 | 80.8 | ||||||
| 520 | 630 | 3400 | 915 | 179 | 88.1 | |||||||
| 540 | 650 | 3400 | 950 | 172 | 91.1 | |||||||
| 560 | 670 |
30 |
3700 | 1060 | 178 | 94.2 | ||||||
| 580 | 690 | 3700 | 1100 | 172 | 97.3 | |||||||
| 600 | 710 | 3700 | 1130 | 166 | 100.3 |
