رقم الموديل:	تجميع القفل Z10	مادة:	GCr15 تحمل الصلب
وزن:	0.06 - 22 كجم	القطر الخارجي:	32-300 ملم
سمك (مم):	37-77	حجم تجويف:	12-180 ملم
عزم الدوران (kNm:	14-1000

نموذج		نظام اقتران القفل Z10
عزم الدوران المنقول		5-240 نيوتن
حجم السباق الداخلي (مم)		12-175 ملم
حجم السباق الخارجي (مم)		32-300 ملم
سمك (مم)		11-68 ملم

ديامينشن					مسامير غطاء رأس المقبس	معدل الحمولة		المسمار تشديد عزم الدوران	وزن
د	د	د	أنا	ح	د 1	قدم	جبل	ماجستير (نانومتر)	(كلغ)
12	32	10	9	11	M5 × 8	8	0.038	5	0.06
14	37	12	9	11	M5 × 8	9	0.052	5	0.08
16	41	14	12	15	M5 × 12	13	0.09	5	0.12
18	44	15	12	15	M5 × 12	10	0.08	5	0.12
18	44	16	12	15	M5 × 12	14	0.112	5	0.12
20	47	17	12	15	M5 × 12	16	0.14	5	0.15
20	47	18	12	15	M5 × 12	20	0.184	5	0.15
24	50	19	14	18	M5 × 12	17	0.16	5	0.2
24	50	20	14	18	M5 × 12	20	0.2	5	0.2
24	50	22	14	18	M5 × 12	25	0.28	5	0.2
30	60	24	1 6	20	M5 × 12	23	0.28	5	0.3
30	60	25	1 6	20	M5 × 12	25	0.32	5	0.3
30	60	26	1 6	20	M5 × 12	27	0.36	5	0.3
36	72	28	18	22	M6 × 16	37	0.55	12	0.4
36	72	30	18	22	M6 × 16	43	0.68	12	0.4
36	72	31	18	22	M6 × 16	46	0.74	12	0.4
44	80	34	20	24	M6 × 16	41	0.7	12	0.6
44	80	35	20	24	M6 × 16	44	0.77	12	0.6
44	80	36	20	24	M6 × 16	47	0.85	12	0.6
50	90	38	22	26	M6 × 16	55	1.1	12	0.8
50	90	40	22	26	M6 × 16	64	1.32	12	0.8
50	90	42	22	26	M6 × 16	72	1.54	12	0.8
55	100	42	23	29	M6 × 16	54	1.13	12	1.1
55	100	45	23	29	M6 × 16	66	1.5	12	1.1
55	100	48	23	29	M6 × 16	77	1.85	12	1.1
62	110	48	23	29	M6 × 16	69	1.6	12	1.3
62	110	50	23	29	M6 × 16	77	1.92	12	1.3
62	110	52	23	29	M6 × 16	84	2.17	12	1.3
68	115	50	23	29	M6 × 16	73	1.8	12	1.4
68	115	55	23	29	M6 × 16	90	2.44	12	1.4
68	115	60	23	29	M6 × 16	103	3.1	12	1.4
75	1 38	55	25	31	M8 × 25	97	2.7	29	1.7
75	1 38	60	25	31	M8 × 25	117	3.52	29	1.7
75	1 38	65	25	31	M8 × 25	133	4.3	29	1.7
80	145	60	25	31	M8 × 25	108	3.25	29	1.9
80	145	65	25	31	M8 × 25	121	3.97	29	1.9
80	145	70	25	31	M8 × 25	133	4.7	29	1.9
90 (85،90)	155	65	30	38	M8 × 25	145	4.7	29	3.3
	155	70	30	38	M8 × 25	170	5.98	29	3.3
	155	75	30	38	M8 × 25	190	7.2	29	3.3
100 (95،100)	170	70	34	43	M8 × 25	170	5.91	29	4.7
	170	75	34	43	M8 × 25	200	7.42	29	4.7
	170	80	34	43	M8 × 25	220	8.9	29	4.7
110 (105110)	185	80	39	40	M10 × 30	226	9.05	58	5.9
	185	85	39	40	M10 × 30	255	10.38	58	5.9
	185	90	39	40	M10 × 30	280	12.6	58	5.9
125 (120،125،130)	215	90	42	53	M10 × 30	280	12.85	58	8.3
	215	95	42	53	M10 × 30	315	14.98	58	8.3
	215	100	42	53	M10 × 30	340	17	58	8.3
140 (135140)	230	100	46	58	M12 × 35	370	18.5	100	10
	230	105	46	58	M12 × 35	400	21.1	100	10
	230	110	46	58	M12 × 35	431	23.7	100	10
155 (55،160)	263	110	50	62	M12 × 35	440	24	100	15
	263	115	50	62	M12 × 35	473	27	100	15
	263	120	50	62	M12 × 35	508	30.2	100	15
165 (165،170)	290	120	56	68	M16 × 40	525	34.5	240	22
	290	125	56	68	M16 × 40	620	38.6	240	22
	290	130	56	68	M16 × 40	660	42.8	240	22
175 (175180)	300	130	56	68	M16 × 40	650	42	240	22
	300	135	56	68	M16 × 40	680	46.2	240	22
	300	140	56	68	M16 × 40	720	50.6	240	22

اقتران عمود البرقوق

اقتران رمح أولدهام

اقتران منفاخ شافت

طريقة واحدة محامل

اقتران العمود الصلب

اقتران رمح معدني

اقتران الإطارات

القابض Backstop

اجتياح شديد

القابض الكهرومغناطيسي

الجمعية قفل رمح

محدد عزم الدوران

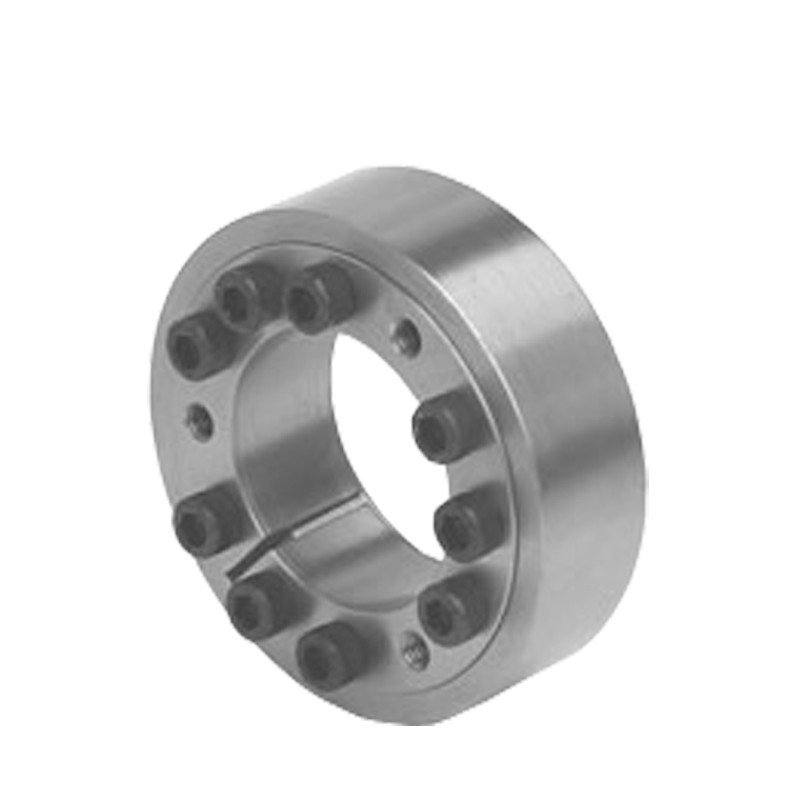

جهاز قفل التجميع Z10-80 * 145 مجموعة قفل العمود
