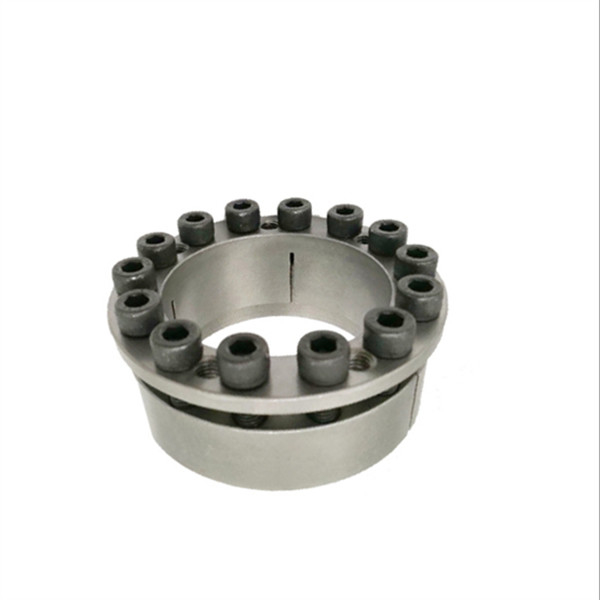

قفل الجمعية Z Series Z9-300 * 375 لطبل المنجم بدون مفتاح
ميزات المنتجات
تجميع القفل هو نوع من جهاز الاتصال بدون مفتاح.مبدأها وهدفها هو توليد قوة تثبيت ضخمة بين الحلقة الداخلية والعمود وبين الحلقة الخارجية والمحور من خلال عمل براغي شد عالية القوة ، وذلك لتحقيق الاتصال بدون مفتاح بين الأجزاء والعمود.
عند تحمل الحمل ، يتم نقل عزم الدوران أو القوة المحورية أو الحمل المشترك للاثنين عن طريق الضغط المركب لمجموعة القفل مع الأجزاء والأعمدة والاحتكاك المصاحب.
تتميز وصلة تجميع القفل بالمزايا التالية: دقة تمركز عالية ؛تركيب / تعديل / تفكيك مناسب ؛قوة عالية ، اتصال مستقر وموثوق ؛في حالة التحميل الزائد ، يمكنها حماية المعدات من التلف ، وهي مناسبة بشكل خاص لنقل الأحمال الثقيلة.
طريقة التثبيت
1. أولاً ، امسح سطح مجموعة القفل وسطح الوصلة للجزء المتصل ، وقم بتطبيق طبقة رقيقة من زيت التشحيم بالتساوي (بدون ثاني كبريتيد الموليبدينوم أو إضافات السيليكون).
2. ادفع الجزء المتصل على العمود حتى يصل إلى الموضع المحدد في التصميم.قم بتثبيت مجموعة القفل التي تعمل على فك البرغي في مساحة التوصيل بسلاسة لمنع ميل الجزء المتصل ، ثم شد البرغي يدويًا.
3. يجب استخدام مفتاح عزم الدوران لقفل مسامير التجميع.شد البراغي قطريًا ، عرضيًا وبشكل متساوٍ ، واتبع الخطوات: (1) أحكم الربط بقيمة 1 / MA ؛(2) تشديد بقيمة 1/2mA ؛(3) تشديد بقيمة Ma ؛(4) تحقق من جميع البراغي ذات القيمة Ma
معلمات المنتجات
|
الأبعاد الأساسية |
مسدس داخلي برأس برأس |
معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
|||||||
| د | د | إل | إل1 | ه | ب |
الأحجام |
الكمية |
F1(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12 × 60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12 × 70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14 × 75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | M16 × 75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16 × 90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
M16 × 100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20 × 120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22 × 130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
