تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO 9001
رقم الموديل: إل إم 10
شروط الدفع والشحن
الحد الأدنى لكمية: 1 جهاز كمبيوتر شخصى
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P
القدرة على العرض: 10000 شهريا
نموذج: |
اقتران عمود البرقوق LMS |
ضمان: |
12 شهر |
حجم تجويف: |
60-100 مم |
طول: |
90 ملم |
وزن: |
0.45 كجم |
توك: |
2800 طن / نيوتن · م |
نموذج: |
اقتران عمود البرقوق LMS |
ضمان: |
12 شهر |
حجم تجويف: |
60-100 مم |
طول: |
90 ملم |
وزن: |
0.45 كجم |
توك: |
2800 طن / نيوتن · م |

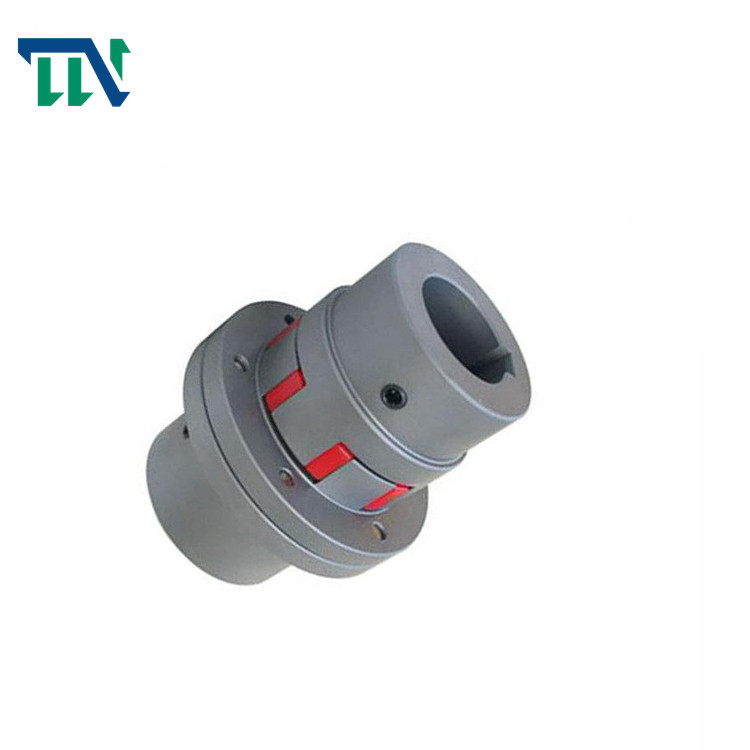

LMD سلسلة رمح اقتران اقتران مرن البرقوق رمح مع شفة واحدة الفك CNC مقرنة رمح
ميزات المنتجات
Changzhou Tianniu Factory هي شركة محترفة لتصنيع وصلات البرقوق ، والوصلات الصلبة ، والوصلات العامة ، والوصلات الانزلاقية المتقاطعة ، والوصلات المتعرجة ، ووصلات الخوار ، ووصلات الغشاء المزدوج وغيرها من المنتجات.تمتلك شركة المعالجة نظام إدارة جودة كامل وعلمي.
نطاق التطبيق وخصائص أداء اقتران مرن التخمسية المربع المخموس من سلسلة mlZ:
1. يتم ربط أداة التوصيل المرنة التخمسية المربع الخماسي سلسلة MlZ بشكل وثيق بواسطة أسنان محدبة وتتعرض لقذف شعاعي لنقل عزم الدوران.عندما يتم تعويض المحورين نسبيًا ، سيكون للعنصر المرن تشوه مرن مطابق ويلعب دور التعويض التلقائي.
2. إن أداة التوصيل المرن Quincunx مناسبة بشكل أساسي لأماكن العمل ذات بدء التشغيل المتكرر ، والدوران الأمامي والخلفي ، والسرعة العالية المتوسطة ، وعزم الدوران المتوسط والموثوقية العالية ، مثل علم المعادن ، والتعدين ، والبترول ، والصناعات الكيماوية ، والرفع ، والنقل ، والصناعات الخفيفة ، والمنسوجات ، مضخة مياه ، مروحة ، إلخ. درجة حرارة بيئة العمل - 35 ~ + 80 ℃ ، عزم الدوران الاسمي للإرسال هو 25 ~ 12500nm ، والسرعة المسموح بها هي 1500 ~ 15300r / min.
3. بالمقارنة مع أدوات التوصيل الأخرى ، فإن أداة التوصيل المرن التخمسية الخماسية لديها ما يلي
يمكننا إنتاج أنماط مختلفة من أدوات التوصيل النجمية وأنواع أخرى من عشرات الأصناف.تتعهد الشركة بتصميم وتصنيع أدوات التوصيل غير القياسية المختلفة.فترة بناء قصيرة (فترة إنتاج من 4-7 أيام) ، جودة موثوقة ، سعر معقول ، بديل مثالي للواردات ، مخزون كاف ، وتوافر المنتج.
معلمات المنتجات
| يكتب | عزم الدورانTn / N · م | دورة في الدقيقة[n] / r · min-1 | حجم تجويف د 1 ، د 2 ، دز |
إل | L0 | د | D1 | يكتب | م / كجم | أنا / كجم · م 2 | |
| صلابة | |||||||||||
| أ (حاء) | ب (HD) | ||||||||||
| 80 ± 5 | 60 ± 5 | ||||||||||
| إل إم دي 1 | 25 | 45 | 8500 | 12،14،16،18،19،20،22 ، 24،25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| إل إم دي 2 | 50 | 100 | 7600 | 16،18،19،20،22،24،25 ، 28،30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20،22،24،25،28،30،32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| إل إم دي 4 | 140 | 280 | 6200 | 22،24،25،28،30،32،35 ، 38،40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| إل إم دي 5 | 350 | 400 | 5000 | 25،28،30،32،35،38،40 ، 42،45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| إل إم دي 6 | 400 | 710 | 4100 | 30،32،35،38،40،42،45،48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| إل إم دي 7 | 630 | 1120 | 3700 | 35 * ، 38 * ، 40 * ، 42 * ، 45 ، 48 ، 50 ، 55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| إل إم دي 8 | 1120 | 2240 | 3100 | 45 * ، 48 * ، 50،55،56،60،63،65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| إل إم دي 9 | 1800 | 3550 | 2800 | 50 * ، 55 * ، 56 * ، 60 ، 63 ، 65 ، 70 ، 71 ، 75 ، 80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| إل إم دي 10 | 2800 | 5600 | 2500 | 60 * ، 63 * ، 65 * ، 70،71،75 ، 80،85،90،95،100 | 90 | 248 | 230 | 305 | MT10-أ MT10-ب | 51.358 | 0.459 |
| إل إم دي 11 | 4500 | 9000 | 2200 | 70 * ، 71 * ، 75 * ، 80 * ، 85 * ، 90،95 ، 100،110،120 | 100 | 284 | 260 | 350 | MT11-a MT11-ب | 81.302 | 0.977 |
| إل إم دي 12 | 6300 | 12500 | 1900 | 80 * ، 85 * ، 90 * ، 95 * ، 100 ، 110،120،125،130 | 115 | 321 | 300 | 400 | MT12-أ MT12-ب | 115.53 | 1.751 |
| إل إم دي 13 | 11200 | 20000 | 1600 | 90 * ، 95 * ، 100 * ، 110 * ، 120 * ، 125 * ، 130،140،150 | 125 | 348 | 360 | 460 | MT13-أ MT13-ب | 161.79 | 3.366 |
| إل إم دي 14 | 12500 | 25000 | 1500 | 100 * ، 110 * ، 120 * ، 125 * ، 130 * ، 140 * ، 150.160 | 135 | 358 | 400 | 500 | MT14-أ MT14-ب | 196.3 | 4.867 |
