| Brand Name: | Tianniu |
| Model Number: | إل إم 12 |
| MOQ: | 1 قطعة |
| السعر: | negotiable |
| Delivery Time: | 3-5 أيام عمل |
| Payment Terms: | T / T ، ويسترن يونيون ، MoneyGram ، L / C ، D / A ، D / P |

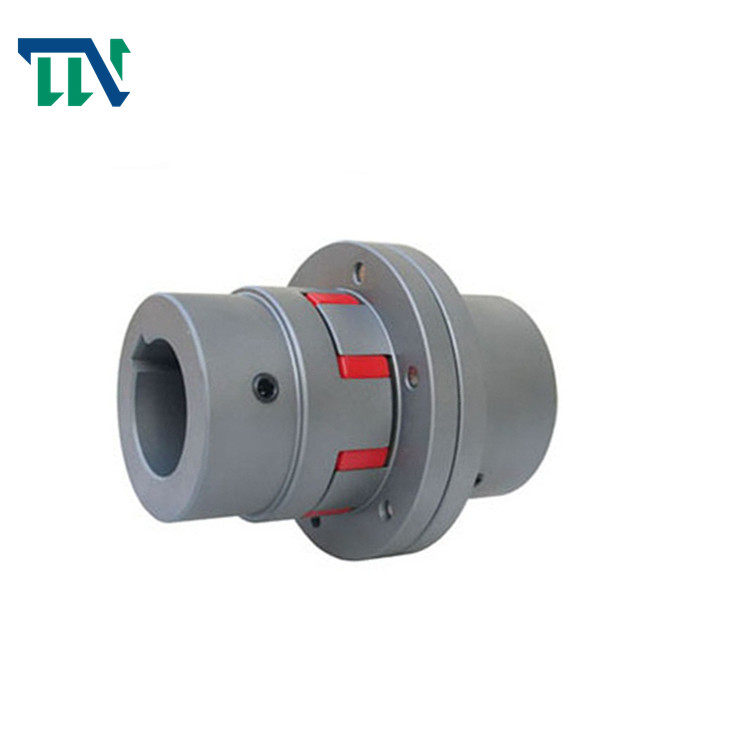

LMD12 زهر البرقوق مطاطا اقتران الفك مرنة لاستضافة المنسوجات
ميزات المنتجات
نطاق التطبيق وخصائص الأداء من سلسلة MLZ اقتران مرن التخمسية المربع المخموس:
1. يتم ربط أداة التوصيل المرنة التخمسية المربع الخماسي من سلسلة MlZ بشكل وثيق بواسطة أسنان محدبة وتتعرض لقذف شعاعي لنقل عزم الدوران.عندما يتم تعويض المحورين نسبيًا ، سيكون للعنصر المرن تشوه مرن مطابق ويلعب دور التعويض التلقائي.
2. أداة التوصيل المطاطية Quincunx مناسبة بشكل أساسي لأماكن العمل ذات بدء التشغيل المتكرر ، والدوران الأمامي والخلفي ، والسرعة العالية المتوسطة ، وعزم الدوران المتوسط والموثوقية العالية ، مثل علم المعادن ، والتعدين ، والبترول ، والصناعات الكيماوية ، والرفع ، والنقل ، والصناعات الخفيفة ، والمنسوجات ، مضخة مياه ، مروحة ، إلخ. درجة حرارة بيئة العمل - 35 ~ + 80 ℃ ، عزم الدوران الاسمي للإرسال هو 25 ~ 12500nm ، والسرعة المسموح بها هي 1500 ~ 15300r / min.
3. بالمقارنة مع أدوات التوصيل الأخرى ، فإن أداة التوصيل المرن التخمسية الخماسية لديها ما يلي
مميزات:
1. عملية مستقرة وموثوقة ، مع أداء التخميد والتخميد والعزل الكهربائي جيدة.
2. هيكل بسيط ، حجم شعاعي صغير ، وزن خفيف وصغير لحظة القصور الذاتي.إنها مناسبة للمناسبات ذات السرعة المتوسطة والعالية.
3. لديها قدرات تعويض محورية ، قطرية وزاوية كبيرة.
4. يتميز العنصر المرن من مادة البولي يوريثين عالية القوة بمزايا مقاومة التآكل ، ومقاومة الزيت ، وقدرة تحمل كبيرة ، وعمر خدمة طويل ، وأمان وموثوقية.
5. أداة التوصيل لا تحتاج إلى تزييت ، مع حمل صيانة أقل ، ويمكن أن تعمل بشكل مستمر لفترة طويلة
معلمات المنتجات
| يكتب | عزم الدورانTn / N · م | دورة في الدقيقة[n] / r · min-1 | حجم تجويف د 1 ، د 2 ، دز |
إل | L0 | د | D1 | يكتب | م / كجم | أنا / كجم · م 2 | |
| صلابة | |||||||||||
| أ (حاء) | ب (HD) | ||||||||||
| 80 ± 5 | 60 ± 5 | ||||||||||
| إل إم دي 1 | 25 | 45 | 8500 | 12،14،16،18،19،20،22 ، 24،25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| إل إم دي 2 | 50 | 100 | 7600 | 16،18،19،20،22،24،25 ، 28،30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| إل إم دي 3 | 100 | 200 | 6900 | 20،22،24،25،28،30،32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| إل إم دي 4 | 140 | 280 | 6200 | 22،24،25،28،30،32،35 ، 38،40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| إل إم دي 5 | 350 | 400 | 5000 | 25،28،30،32،35،38،40 ، 42،45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| إل إم دي 6 | 400 | 710 | 4100 | 30،32،35،38،40،42،45،48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| إل إم دي 7 | 630 | 1120 | 3700 | 35 * ، 38 * ، 40 * ، 42 * ، 45 ، 48 ، 50 ، 55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | 0.0581 |
| إل إم دي 8 | 1120 | 2240 | 3100 | 45 * ، 48 * ، 50،55،56،60،63،65 | 70 | 195 | 170 | 240 | MT8-a MT8-ب | 22.717 | 0.1175 |
| إل إم دي 9 | 1800 | 3550 | 2800 | 50 * ، 55 * ، 56 * ، 60،63،65 ، 70،71،75،80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| إل إم دي 10 | 2800 | 5600 | 2500 | 60 * ، 63 * ، 65 * ، 70،71،75 ، 80،85،90،95،100 | 90 | 248 | 230 | 305 | MT10-أ MT10-ب | 51.358 | 0.459 |
| إل إم دي 11 | 4500 | 9000 | 2200 | 70 * ، 71 * ، 75 * ، 80 * ، 85 * ، 90،95 ، 100،110،120 | 100 | 284 | 260 | 350 | MT11-a MT11-ب | 81.302 | 0.977 |
| إل إم دي 12 | 6300 | 12500 | 1900 | 80 * ، 85 * ، 90 * ، 95 * ، 100 ، 110،120،125،130 | 115 | 321 | 300 | 400 | MT12-أ MT12-ب | 115.53 | 1.751 |
| إل إم دي 13 | 11200 | 20000 | 1600 | 90 * ، 95 * ، 100 * ، 110 * ، 120 * ، 125 * ، 130،140،150 | 125 | 348 | 360 | 460 | MT13-أ MT13-ب | 161.79 | 3.366 |
| إل إم دي 14 | 12500 | 25000 | 1500 | 100 * ، 110 * ، 120 * ، 125 * ، 130 * ، 140 * ، 150.160 | 135 | 358 | 400 | 500 | MT14-أ MT14-ب | 196.3 | 4.867 |
