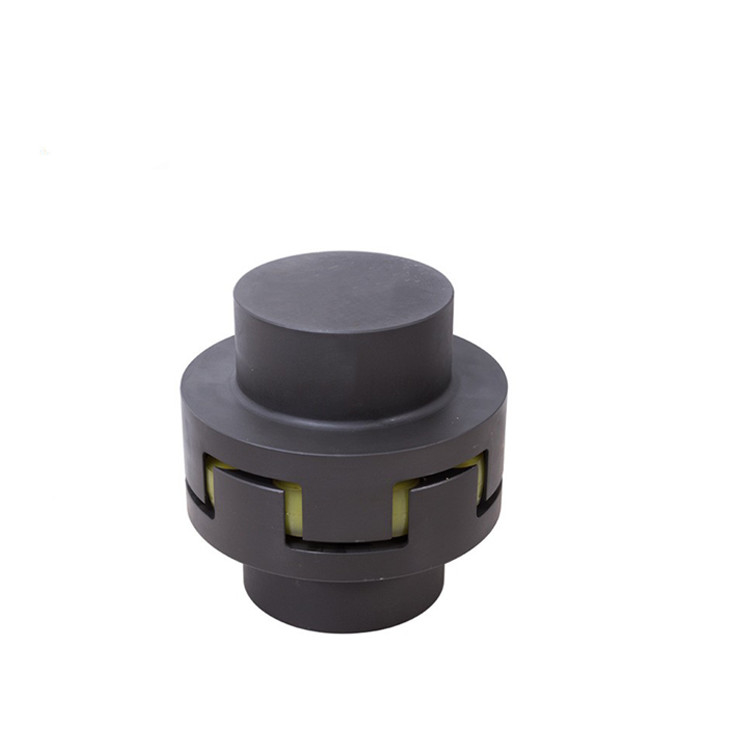

مرنة اقتران العنكبوت البرقوق المخفض 22 مم 24 مم LM4 MIS 4

LM 4 MIS 1 اقتران مرن الفك على شكل البرقوق للمضخة

يتكون اقتران زهر البرقوق من نوع عجلة الفرامل المنقسمة Lmz-i من اثنين من اقتران نصف مع نفس الشكل من المخالب وعجلات الفرامل والعناصر المرنة.يتم وضع العناصر المرنة لزهرة البرقوق بين مخالب الوصلات النصفية لتحقيق اتصال نصفين من أدوات التوصيل.

(1) تشغيل مستقر وموثوق ، مع أداء التخميد والتخميد والعزل الكهربائي الجيد.

(2) هيكل بسيط ، حجم شعاعي صغير ، وزن خفيف وحظة صغيرة من القصور الذاتي.إنها مناسبة للمناسبات ذات السرعة المتوسطة والعالية.

(3) لديها إمكانيات تعويض محوري وشعاعي وزاوي كبيرة.

(4) يتميز العنصر المرن من مادة البولي يوريثين عالية القوة بمقاومة التآكل ومقاومة الزيت وقدرة تحمل كبيرة وعمر خدمة طويل وموثوقية.

(5) لا تحتاج أداة التوصيل إلى تزييت ، مع أعباء صيانة أقل ، ويمكن أن تعمل بشكل مستمر لفترة طويلة.

تستخدم أداة اقتران التخمسية الخماسية المخمسية عنصرًا مرنًا لوضعه بين المخالب المحدبة لاثنين من أدوات التوصيل النصفية لتحقيق اتصال نصفين من أدوات التوصيل.الأبعاد الهيكلية لاثنين من أدوات التوصيل النصفية متشابهة ، ويتم تزويد وجوههما النهائية على التوالي بالعديد من المخالب المحدبة ، والتي يتم تضمينها على التوالي بين الأجزاء المحدبة الدائرية للعنصر المرن التخمسي الخماسي.يتم نقل عزم الدوران بين عمود الإدارة وعمود الإدارة.

لا يقتصر شكل العناصر المرنة على شكل التخمسية الخماسية على الأجزاء المحدبة الدائرية ، ولكن أيضًا الأجزاء المحدبة المستطيلة والقوس الطويل.بالإضافة إلى المطاط ، فإن مواد العناصر المرنة التخمسية الخماسية مصنوعة أيضًا من اللدائن الهندسية مثل البولي يوريثين إلاستومر.عندما يدور العنصر المرن في اتجاه واحد ، فإن نصف الجزء المحدب فقط يتحمل الحمل ويلعب دور نقل عزم الدوران.يرتبط توزيع الحمل على سطح التلامس للمخلب المتضمن في نقل عزم الدوران بشكل جزء التلامس.بأخذ ملامسة المخلب السميك كمثال ، إذا لم تؤخذ التأثيرات الأخرى في الاعتبار ، يمكن اعتبار الحمل موزعة وفقًا لقانون شبه المنحرف ، كما هو موضح في الشكل 5_ 78. مع زيادة الفرق بين القطر الداخلي والخارجي ، كما يزيد عدم انتظام توزيع الحمل.بالإضافة إلى ذلك ، عندما يكون للوصلين نصفين إزاحة نسبية وهناك فجوة بين سطح العمل للعنصر المرن والمخلب المحدب لوصلة نصف التوصيل ، سيزداد عدم انتظام توزيع الحمل ، وليس فقط توزيع الحمل على سطح العمل لمخلب واحد غير متساوٍ ، ولكن أيضًا الحمل بين المخالب المحملة يميل إلى أن يكون غير متساوٍ.يمكن أن يؤدي استخدام سطح التلامس على شكل قوس إلى تحسين عدم انتظام توزيع الحمل على سطح العمل.لذلك ، يمكنه نقل عزم دوران كبير ، لكن مرونته تقل قليلاً.تتميز أداة اقتران زهرة البرقوق بعدد صغير من الأجزاء ، وأبعاد كلية صغيرة ، وسهولة تصنيع العناصر المرنة وقدرة تحمل عالية.ومع ذلك ، أثناء التجميع والتفكيك ، يجب تحريك نصفي أداة التوصيل على طول الاتجاه المحوري.إنها قابلة للتطبيق بشكل أساسي على نظام عمود النقل بمتطلبات أقل تطلبًا لأداء التعويض وتقليل المخزن المؤقت ، خاصة في نقل الطاقة المتوسطة والصغيرة.

معلمات المنتجات
