تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Tianniu
إصدار الشهادات: ISO-9001
رقم الموديل: Z12A
شروط الدفع والشحن
الحد الأدنى لكمية: 2
الأسعار: Negotiable
تفاصيل التغليف: كرتون عن طريق الشحن البحري بالطائرة
وقت التسليم: 5-7 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 شهريا
رقم الموديل: |

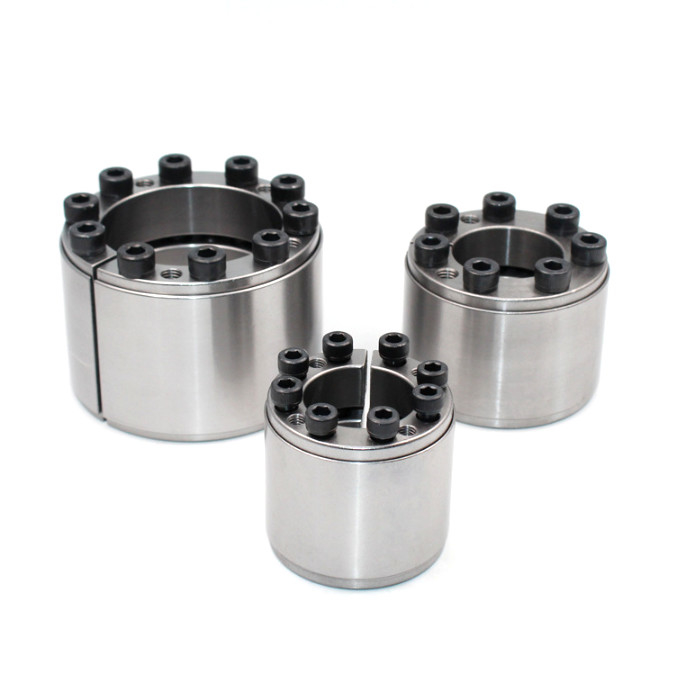

مجموعة القفل Z12A |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.42-144 كجم |
القطر الخارجي: |
55-695 ملم |
سمك (مم): |
60-155 |
حجم تجويف: |
20-600 ملم |
عزم الدوران (kNm: |
7.5-1240 |
رقم الموديل: |
مجموعة القفل Z12A |
مادة: |
GCr15 تحمل الصلب |
وزن: |
0.42-144 كجم |
القطر الخارجي: |
55-695 ملم |
سمك (مم): |
60-155 |
حجم تجويف: |
20-600 ملم |
عزم الدوران (kNm: |
7.5-1240 |
ميزات المنتجات
قفل التجميع هو نوع جديد من الاتصال.إنه يعتمد على شد البراغي عالية القوة لتوليد ضغط إيجابي بين مجموعة القفل والعمود أو بين سطح الهيكل ، والذي يكون مصحوبًا بالاحتكاك وجهاز اتصال بدون مفتاح يحقق نقل الحمولة.تتميز بالعديد من المزايا والخصائص الفريدة مقارنة بطريقة الاتصال الميكانيكي التقليدي للتداخل العام بدون رابط ورابط:
1. اتصال مجموعة القفل هو اتصال دقيق وخالي من الفجوات وبدون مفتاح.يزيل بشكل موثوق العيوب مثل تركيز الضغط ومفاتيح الدوران الناتجة عن نقل المفتاح.تتميز بمزايا تحديد المواقع المريح والسريع ، وعمر الخدمة الطويل وليس من السهل التآكل.لا يوجد انزلاق نسبي أثناء العمل ولا تآكل.إنها مناسبة بشكل خاص للاستخدام في مختلف آليات النقل والمؤازرة عالية الدقة.
2. قابلية جيدة للتبادل والتفكيك السهل.عند التفكيك ، قم أولاً بفك برغي الضغط ، ثم استخدم برغي القاذف لدفع التفريغ للخارج لتحرير حالة الاتصال وفصل مجموعة القفل عن أجزاء التوصيل.
3. يمكن لوصلة تجميع القفل أن تتحمل الأحمال الثقيلة.يمكن جعل هيكلها في أنماط مختلفة.من أجل تلبية متطلبات تحميل التثبيت ، لا تكفي مجموعة قفل واحدة ، ويمكن استخدام مجموعات متعددة معًا.
4. بسيطة لتصنيع وتركيب.لا تتطلب الأعمدة والثقوب الخاصة بتركيب مجموعة القفل تفاوتات تصنيع عالية الدقة مثل ملاءمة التداخل ، وليست هناك حاجة لتسخين أو تبريد أو استخدام معدات مضغوطة لتثبيت مجموعة القفل ، فقط اربط المسامير بالقيمة المحددة لعزم الدوران .
5. عندما يتم تثبيت غطاء اقتران التمدد في الاتجاه المحوري ، فإنه يمكن بسهولة تعديل حجم الموضع المطلوب للاتجاه المحوري والموضع النسبي للأجزاء دون أي تثبيت محوري.
معلمات المنتجات
|
基 本 尺 寸 الأبعاد الأساسية |
内 六角 螺钉 مسدس داخلي برأس مسدس |
额 定 负 荷 معدل الحمولة |
Pf (N / مم 2) |
مأ
(N · م) |
جي
(كلغ) |
||||||
| د | د | أنا | إل | إل1 |
规 格 الأحجام |
数 量 الكمية |
Fر(كيلو نيوتن) | مر(كيلو نيوتن · م) | |||
| مم | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | م 6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | م 6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | م 8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | م 8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | م 8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | م 10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | م 12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | م 16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | م 20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55.3 67.3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96.5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101.2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110.7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | م 22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
